A2.6 Zwischenbühnen
Einsatzvarianten für Schalungen PERI TRIO und VARIO.
5.6
Abb. 30:

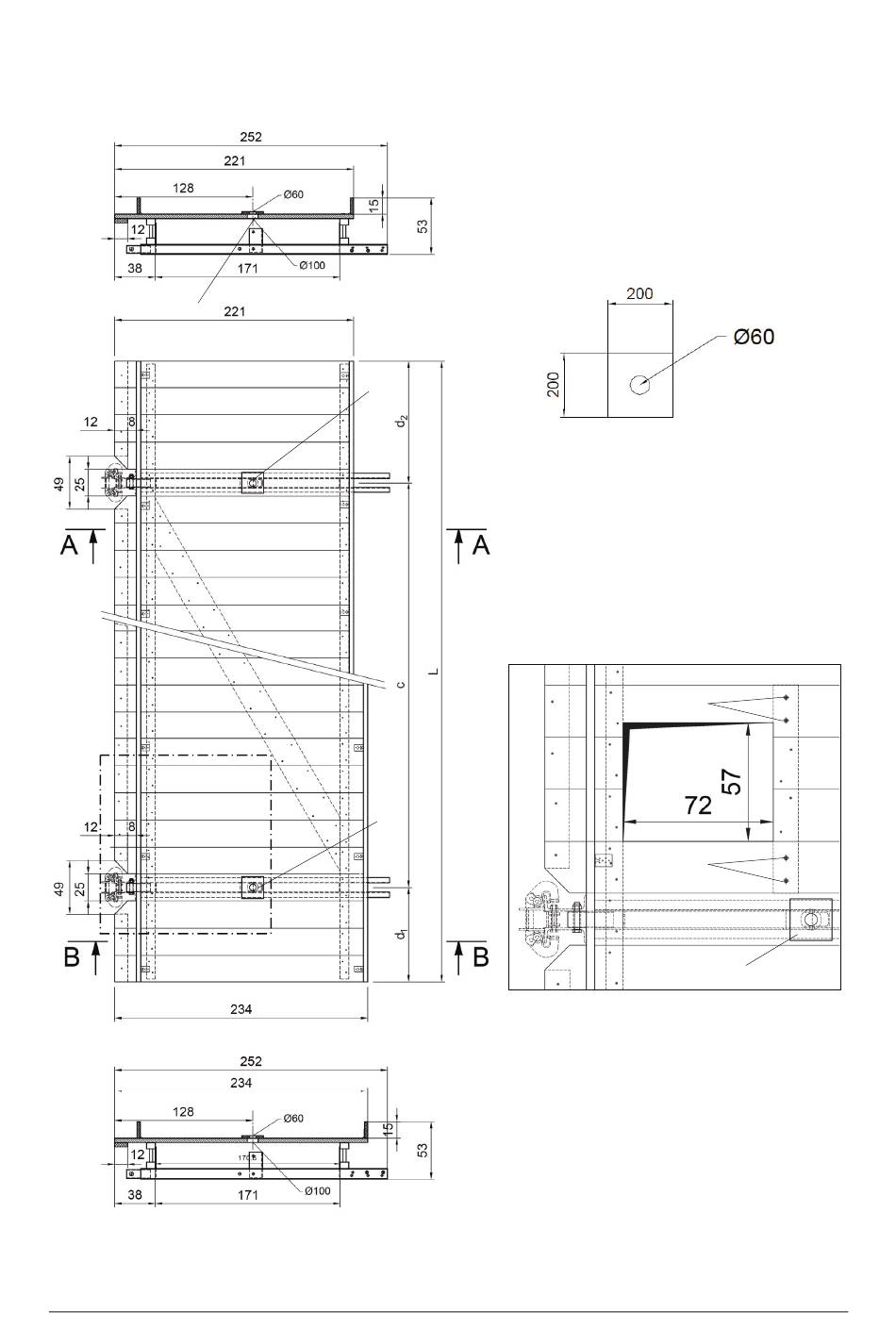

Draufsicht und Seitenansichten Zwischen-
bühne
A2
5.6
5.6
Copyright 2008 PERI GmbH, Deutschland
Schnitt A-A:
Ausführung der Zwischenbühne beim
Einsatz mit TRIO-Schalung
Schalhautabdeckung 5.6 im Bereich der
SLS-Spindel über die Aussparung
Ø100mm im Belag geschraubt.
Abb. 28:
Abdeckung Spindel
Öffnung für Klappluke
Öffnung im Belag 57 x 72 cm
Auswechslung 120/40 mm
Befestigt an seitlich durchgehenden Boh-
len (min. 4x): Bohrung Ø8 mm,
Fl.-Rd. Schraube DIN 603 M8x125 5.10
+ Scheibe A8 ISO 7093
5.10
5.10
Abb. 29: Detail Ausschnitt Klappluke
Schnitt B-B:
Ausführung der Zwischenbühne beim
Einsatz mit VARIO-Schalung
5.6
25 / 67
