A2.8 Eckbühnen
Die Beläge an Eck- und Innenbühnen so auszubilden, dass sie den Klettervorgang nicht behindern
und dass auch bei zurückgefahrener Schalung ein problemloser Übergang von einer Bühne zur ande-
ren möglich ist.

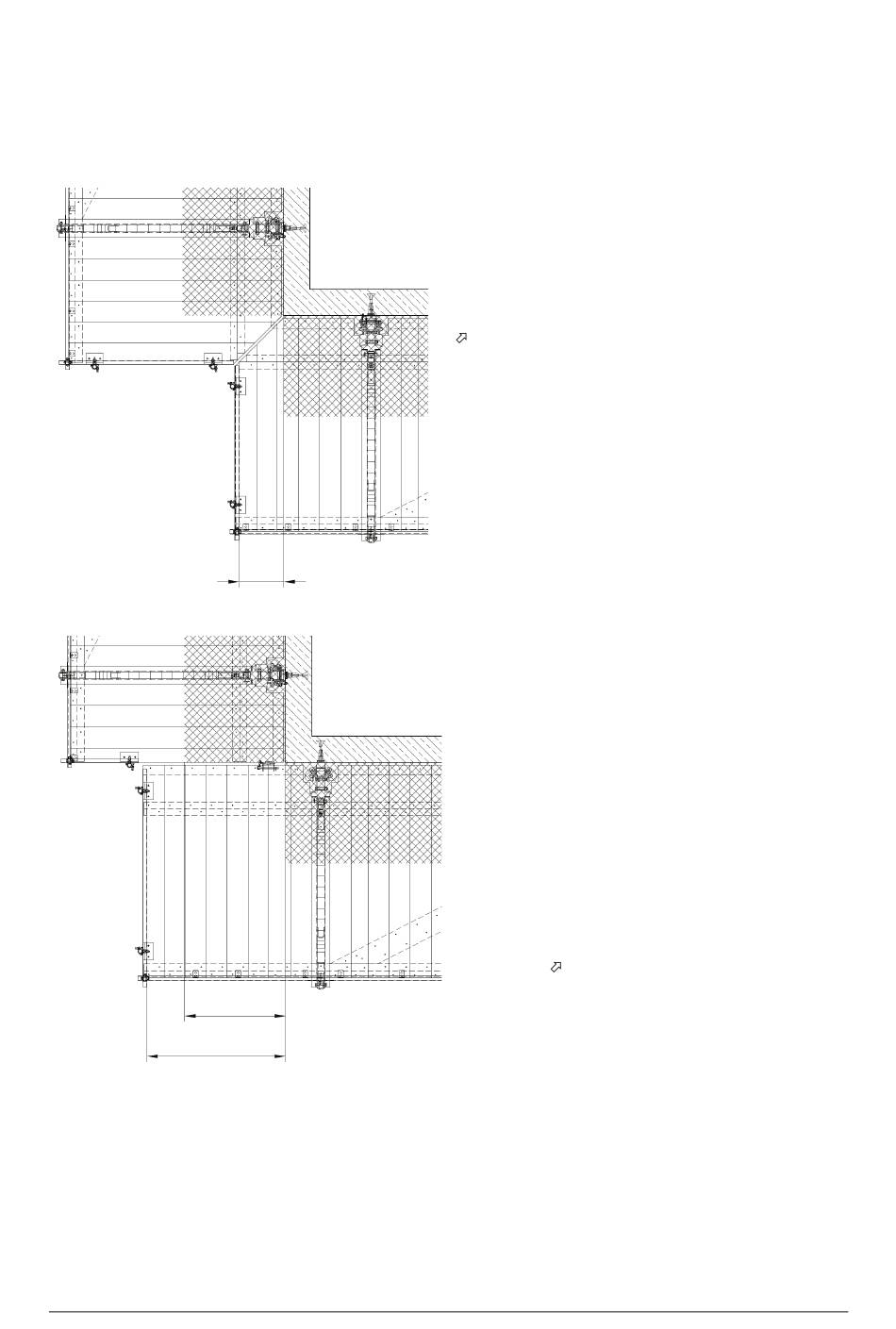

Abb. 34:
Eckbühnen auf Gehrung
x
2
Abb. 35:
Eckbühne mit Überstand
Anmerkung:
schraffierte Bereiche = Fahrbereiche der Schalungselemente
A2
x
1
x
3
Copyright 2008 PERI GmbH, Deutschland
Variante 1: Bühnen auf Gehrung
Die Bühnen werden bis zum wandseitigen Belag-
träger auf Gehrung abgeschnitten.
Zwischen den Belagträgern wird stirnseitig eine
seitliche Absturzsicherung angebracht
A3.4
Es ist auf eine minimale Durchgangsbreite x
ca. 50 cm zu achten.
Variante 2: Eine Bühne mit Überstand
Eine Bühne wird bis zur Ecke geführt.
Die andere Bühne muss soweit überstehen, dass
bei zurückgefahrener Schalung eine ausreichende
Durchgangsbreite zwischen Geländer und Scha-
lung entsteht.
Überstand der Bühne x
Schalungsdicke + Rückfahrweg x
Durchgangsbreite x
– x
2
Hinweis:
Um die zulässigen Kragarme der Bühnenträger
einzuhalten A2.3, ist bei der überstehenden
Bühne der Abstand der Konsole zur Ecke zu mi-
nimieren. Achtung – evtl. ist ein genauerer stati-
scher Nachweis der Verankerung erforderlich!
1
2
3
≥ 50 cm
3
27 / 67
