A2.3 Belagträger
Bemessung der Belagträger
Zulässige Stützweiten und Kragarme der Belagträger für die Arbeits-, Zwischen- und Nachlaufbühne
siehe separate Produktinformation.
Eventuell ist eine zusätzliche Kippaussteifung der Belagträger erforderlich.
Aussteifung der Bühnen
Unter die Bühnen werden Bohlendiagonalen min. b × d = 4 × 20 cm geschraubt.
Befestigung je Belagbohle mit 2 TORX 6x80
Befestigung der Belagträger
3.5
3.5

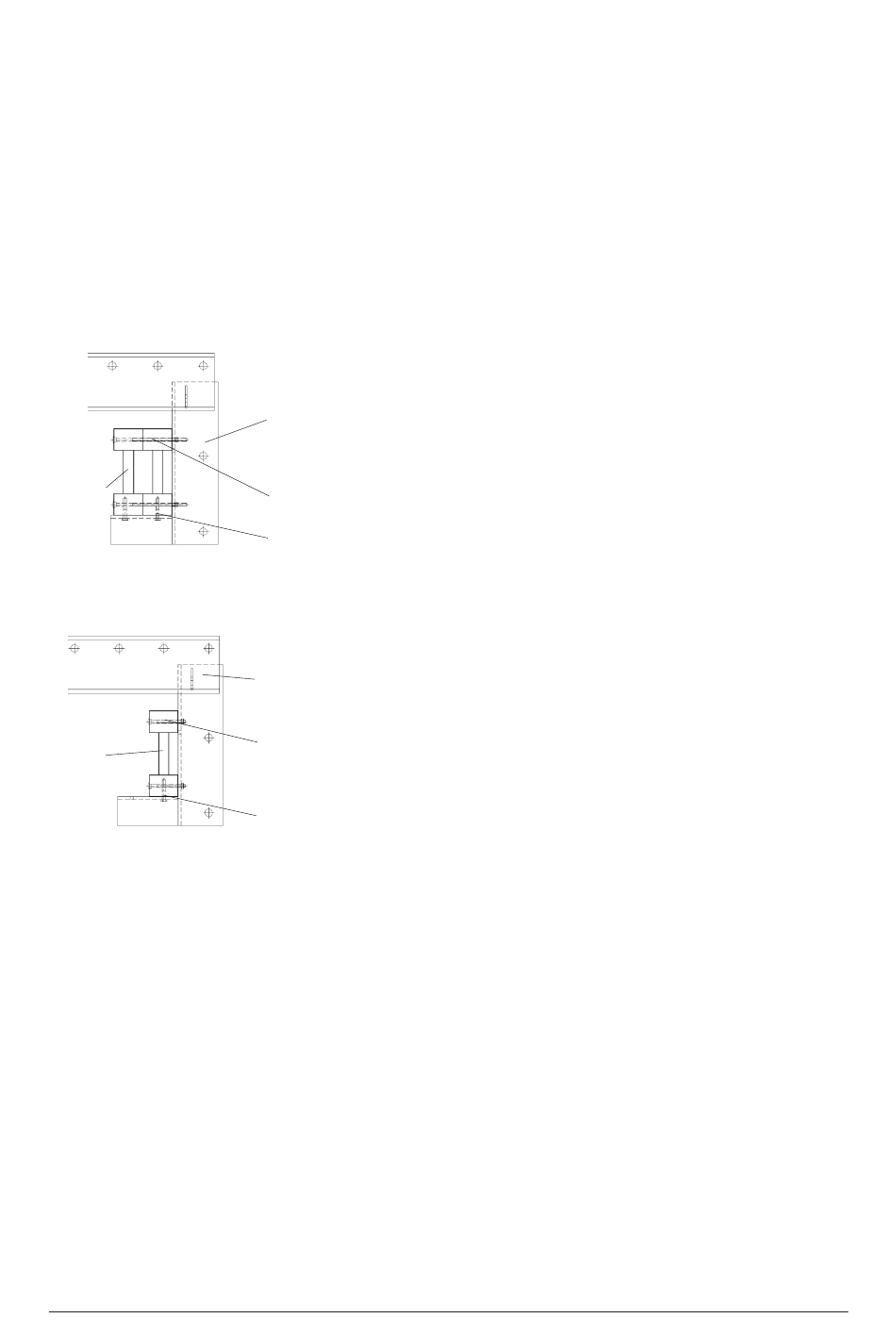

Abb. 22:
Belagträgerbefestigung
A2
Arbeitsbühne hinten
Querbalken U160 RCS 3.1
Belagträger (hier GT24) 3.5
3.1
Doppelte Trägerlage:
3.9
Befestigung mit
Fl.-Rd. Schraube M8x200 MU + Scheibe 3.9 (2x)
3.8
Optional zur Sicherung gegen Abheben:
TORX 6 x 60 3.8 (2x)
Einfache Trägerlage:
3.1
Befestigung mit
Fl.-Rd. Schraube M8x100 MU + Scheibe 3.10 (2x)
Optional zur Sicherung gegen Abheben:
3.10
TORX 6 x 60 3.8 (1x)
3.8
Hinweis:
Flachrundschrauben M8 sind mit Ø8 vorzubohren.
Bei VT20 am oberen Gurt die untere Bohrung im Querbal-
ken verwenden.
Copyright 2008 PERI GmbH, Deutschland
21 / 67
