ELEKTRISCHER ANSCHLUSS / DREHZAHLSCHALTER UND ZUSATZAUSGANG INKREMENTAL
5.2 Drehzahlschalter und Zusatzausgang inkremental
5.2.1 Beschreibung der Anschlüsse
+UB
A+
A _
B+
B _
R+
R _
nE+
nE _
SP+*
SP _ *
SA*
SB*
dnu
* Nur bei Version mit Drehzahlschalter
** Je nach Version

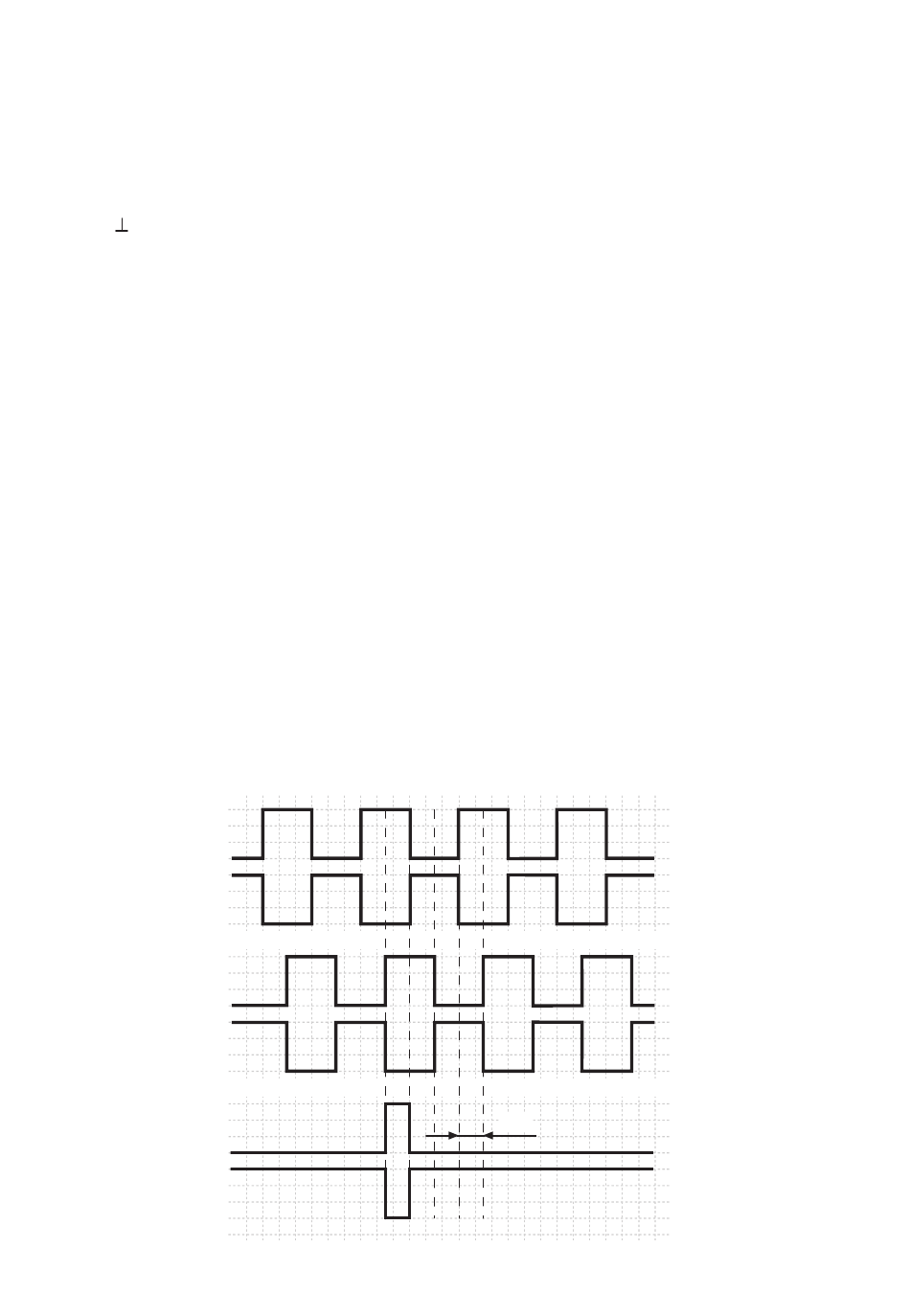

5.2.2 Ausgangssignale inkremental (Zusatzausgang)
Bei positiver Drehrichtung
A+
A-
B+
B-
R+
Nullimpuls+
R-
Nullimpuls-
15/29
Betriebsspannung
Masseanschluss
Kanal A+
Kanal A _ (Kanal A+ invertiert)
Kanal B+
Kanal B _ (Kanal B+ invertiert)
Nullimpuls (Referenzsignal)
Nullimpuls invertiert
System OK+ / Fehlerausgang
System OK _ / Fehlerausgang invertiert
DSL_OUT1 / Drehzahlschalter (Open-Collector** oder Solid State Relais**)
DSL_OUT2 / Drehzahlschalter (0 V** oder Solid State Relais**)
RS485+ / Programmierschnittstelle
RS485 _ / Programmierschnittstelle
Nicht benutzen
90°
