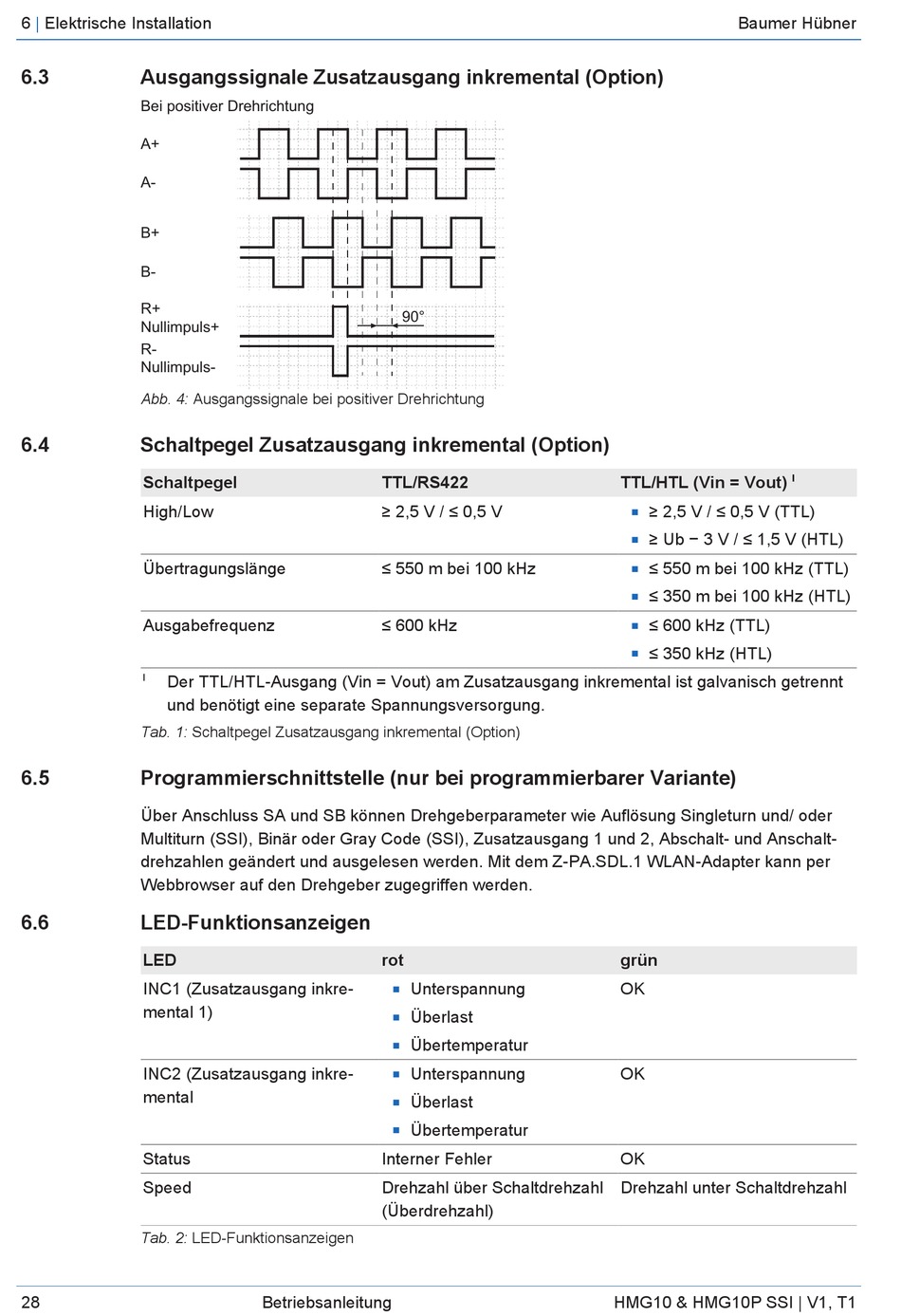

6 | Elektrische Installation
6.3

Ausgangssignale Zusatzausgang inkremental (Option)

Bei positiver Drehrichtung
A+
A-
B+
B-
R+
Nullimpuls+
R-
Nullimpuls-
Abb. 4: Ausgangssignale bei positiver Drehrichtung
6.4

Schaltpegel Zusatzausgang inkremental (Option)

Schaltpegel
High/Low
Übertragungslänge
Ausgabefrequenz
I
Der TTL/HTL-Ausgang (Vin = Vout) am Zusatzausgang inkremental ist galvanisch getrennt
und benötigt eine separate Spannungsversorgung.
Tab. 1: Schaltpegel Zusatzausgang inkremental (Option)
6.5

Programmierschnittstelle (nur bei programmierbarer Variante)

Über Anschluss SA und SB können Drehgeberparameter wie Auflösung Singleturn und/ oder
Multiturn (SSI), Binär oder Gray Code (SSI), Zusatzausgang 1 und 2, Abschalt- und Anschalt-
drehzahlen geändert und ausgelesen werden. Mit dem Z-PA.SDL.1 WLAN-Adapter kann per
Webbrowser auf den Drehgeber zugegriffen werden.
6.6

LED-Funktionsanzeigen

LED
INC1 (Zusatzausgang inkre-
mental 1)
INC2 (Zusatzausgang inkre-
mental
Status
Speed
Tab. 2: LED-Funktionsanzeigen
28
90°
TTL/RS422
≥ 2,5 V / ≤ 0,5 V
≤ 550 m bei 100 kHz
≤ 600 kHz
rot
Unterspannung
n
Überlast
n
Übertemperatur
n
Unterspannung
n
Überlast
n
Übertemperatur
n
Interner Fehler
Drehzahl über Schaltdrehzahl
(Überdrehzahl)
Betriebsanleitung
Baumer Hübner
TTL/HTL (Vin = Vout)
≥ 2,5 V / ≤ 0,5 V (TTL)
n
≥ Ub − 3 V / ≤ 1,5 V (HTL)
n
≤ 550 m bei 100 kHz (TTL)
n
≤ 350 m bei 100 kHz (HTL)
n
≤ 600 kHz (TTL)
n
≤ 350 kHz (HTL)
n
grün
OK
OK
OK
Drehzahl unter Schaltdrehzahl
HMG10 & HMG10P SSI | V1, T1
I
