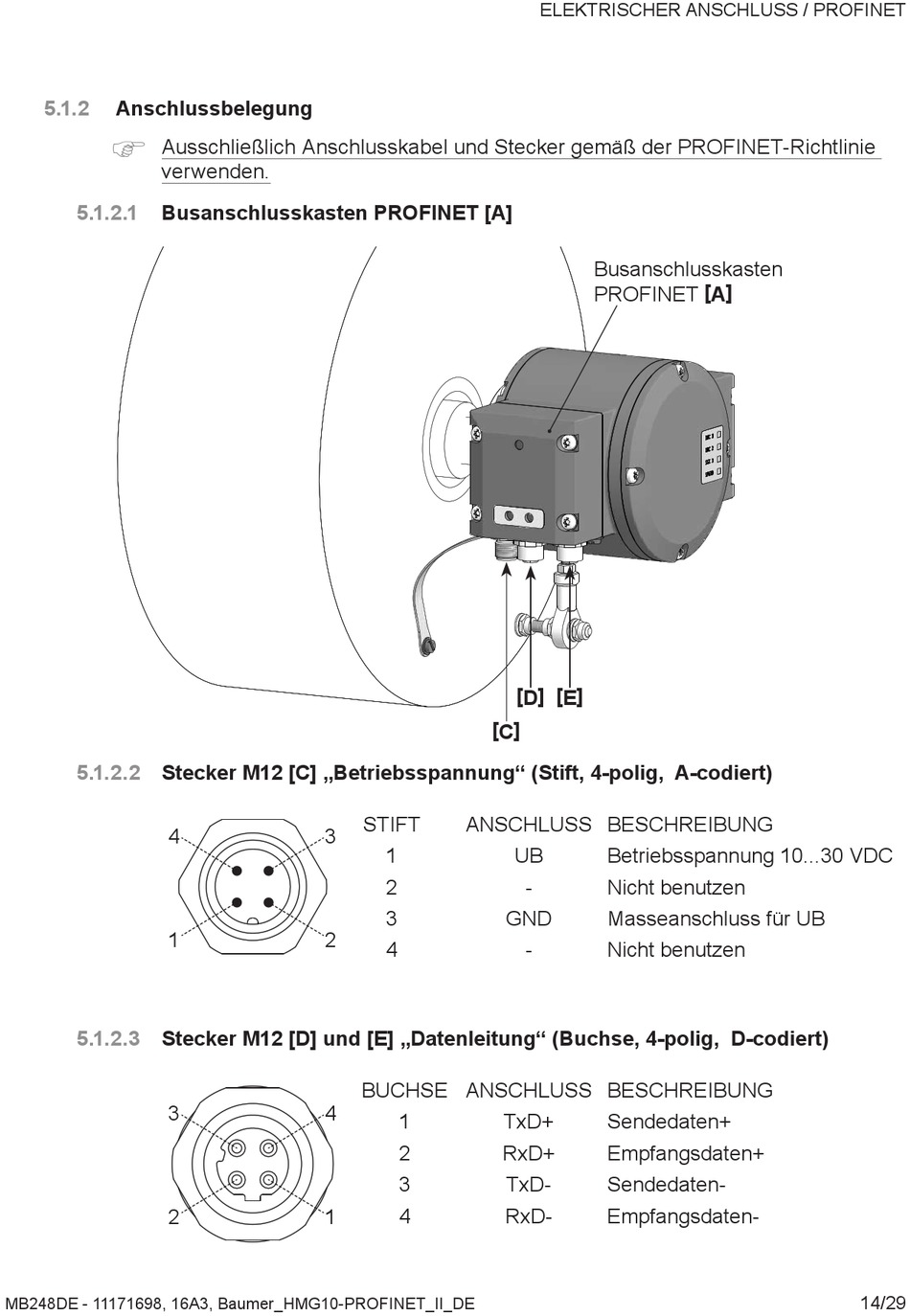

Anschlussbelegung; 5�1�2�1 Busanschlusskasten Profinet [A]; 5�1�2�2 Stecker M12 [C] „Betriebsspannung" (Stift, 4-Polig, A-Codiert); 5�1�2�3 Stecker M12 [D] Und [E] „Datenleitung" (Buchse, 4-Polig, D-Codiert) - Baumer Hubner Berlin HMG 10-PROFINET Montage- Und Betriebsanleitung

5.1.2

Anschlussbelegung

)
Ausschließlich Anschlusskabel und Stecker gemäß der PROFINET-Richtlinie
verwenden�
5.1.2.1 Busanschlusskasten PROFINET [A]
5.1.2.2 Stecker M12 [C] „Betriebsspannung" (Stift, 4-polig, A-codiert)
4
1
5.1.2.3 Stecker M12 [D] und [E] „Datenleitung" (Buchse, 4-polig, D-codiert)
3
2
MB248DE - 11171698, 16A3, Baumer_HMG10-PROFINET_II_DE
[ C ]
STIFT ANSCHLUSS BESCHREIBUNG
3
1
2
3
2
4
BUCHSE ANSCHLUSS BESCHREIBUNG
4
1
2
3
4
1
ELEKTRISCHER ANSCHLUSS / PROFINET
Busanschlusskasten
PROFINET [ A ]
[ D ] [ E ]
UB Betriebsspannung 10���30 VDC
- Nicht benutzen
GND Masseanschluss für UB
- Nicht benutzen
TxD+ Sendedaten+
RxD+ Empfangsdaten+
TxD- Sendedaten-
RxD- Empfangsdaten-
