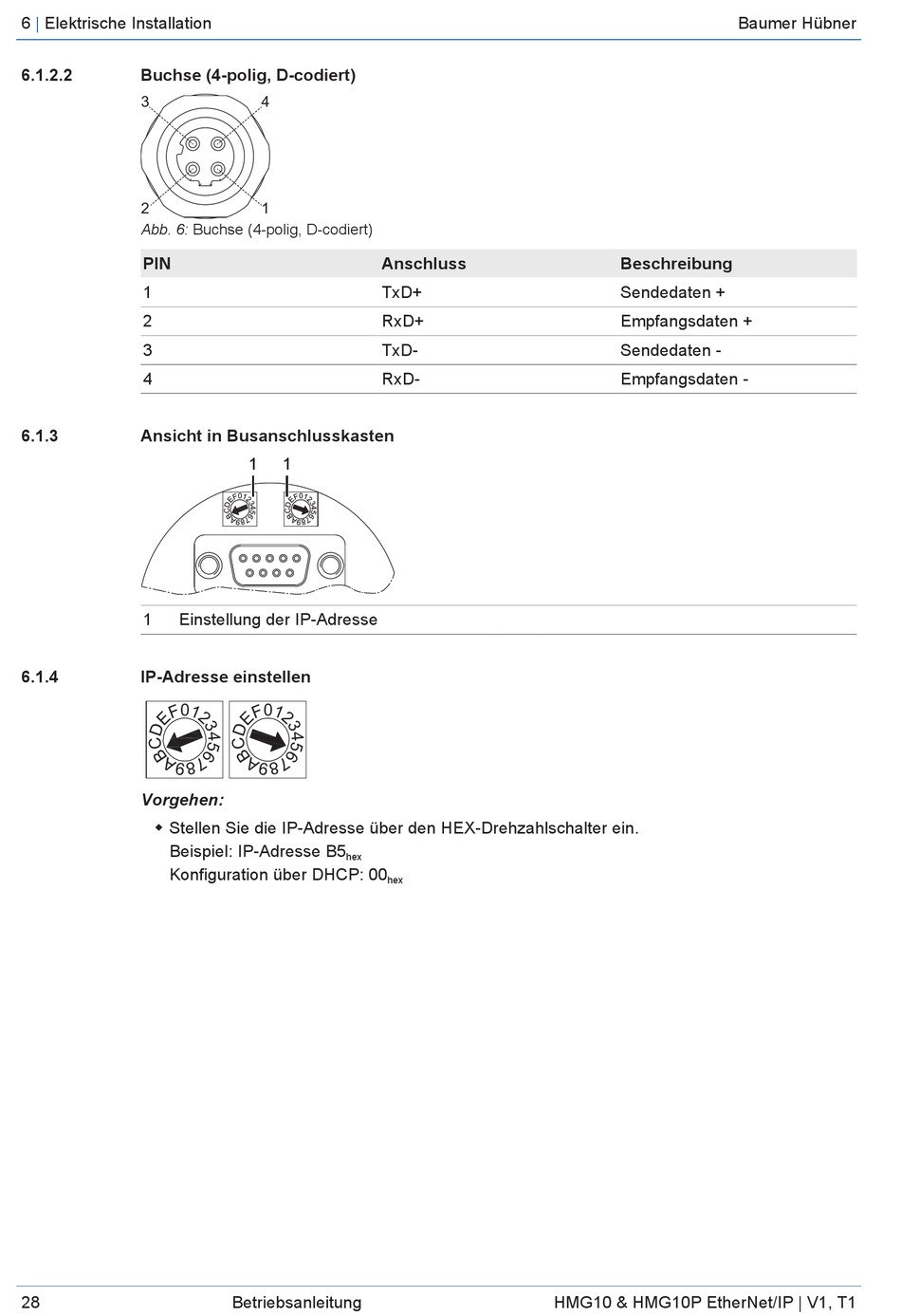

6 | Elektrische Installation
6.1.2.2

Buchse (4-polig, D-codiert)

3
2
Abb. 6: Buchse (4-polig, D-codiert)
PIN
1
2
3
4
6.1.3

Ansicht in Busanschlusskasten

1 Einstellung der IP-Adresse
6.1.4

IP-Adresse einstellen

Vorgehen:
w Stellen Sie die IP-Adresse über den HEX-Drehzahlschalter ein.
Beispiel: IP-Adresse B5
Konfiguration über DHCP: 00
28
4
1
Anschluss
TxD+
RxD+
TxD-
RxD-
1 1
hex
hex
Betriebsanleitung
Beschreibung
Sendedaten +
Empfangsdaten +
Sendedaten -
Empfangsdaten -
HMG10 & HMG10P EtherNet/IP | V1, T1
