5. Anlage mit PMU 2000

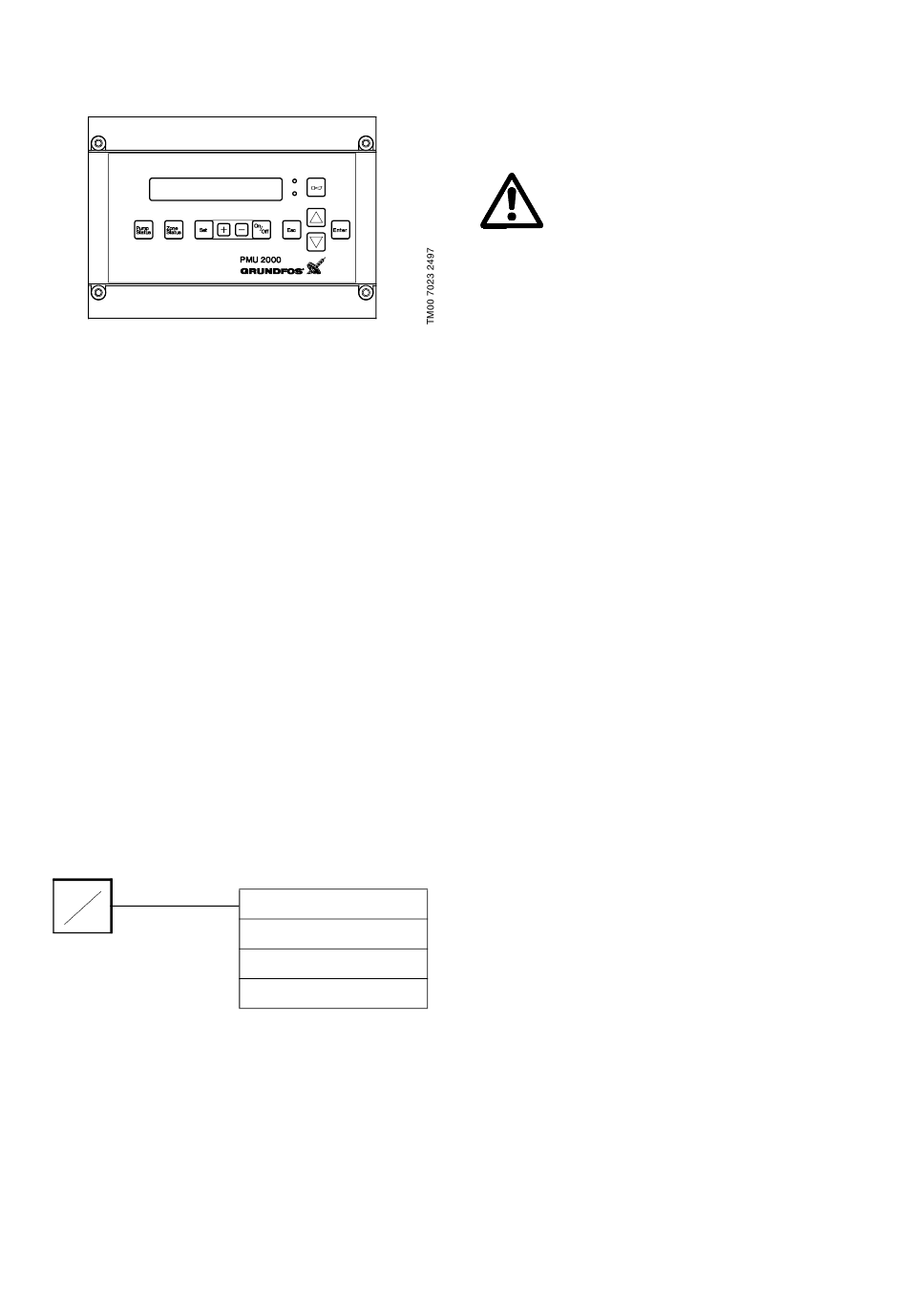

Abb. 18
PMU 2000 Frontplatte
5.1 Inbetriebnahme
Die Steuerung Delta Control 2000 ME (PO) mit PMU 2000 läßt
sich auf folgende Weise in Betrieb setzen:
1. Prüfen, ob die Anlage den Spezifikationen der Bestellung ent-
spricht und ob keine Einzelteile beschädigt worden sind.
2. Pumpen, Stromversorgung und Signalgeber anschließen,
siehe Abschnitt 3.2 Elektrischer Anschluß.
3. DIP-Schalter der PFU 2000 einstellen, siehe Abschnitt
3.2 Elektrischer Anschluß und 9.1 PFU 2000 DIP-Schalter-
Einstellungen.
4. Die E-Pumpen in Übereinstimmung mit Abschnitt 9.2 Konfigu-
ration der E-Pumpen einstellen.
5. Sicherungsautomaten oder Motorschutzschalter aller Pum-
pen abschalten.
6. Pumpen und Leitungsnetz mit Wasser auffüllen.
7. Betriebswahlschalter der PFU 2000 auf "50%" einstellen.
Sicherungsautomaten oder Motorschutzschalter aller Pum-
pen einschalten.
Die PFU 2000 und PMU 2000 einschalten.
8. Im Grundmenü den Zonentyp PFU und den gewünschten
Steuer- und Regelparameter wählen.
Der Zonentyp PFU muß gewählt werden, unangesehen, ob
E-Pumpen oder UPE Pumpen angeschlossen sind.
9. Im Ein-/Ausschaltmenü (Displaybild 300) die Zonen für den
Betrieb "ein" freigeben. Die einzelnen Pumpen auf "aus" (Dis-
playbild 301) einstellen.
On
Off
10. Im Ein-/Ausschaltmenü (Displaybild 301) Pumpe 1 für den
Betrieb "ein" freigeben. Nach ca. 15 Sek. schaltet Pumpe 1
ein.
11. Pumpe entlüften und auf "aus" (Displaybild 301) einstellen.
Die Pumpe schaltet aus.
12. Punkte 9, 10 und 11 für alle Pumpen wiederholen.
13. Wenn alle Pumpen entlüftet worden sind, alle Pumpen für den
Betrieb "ein" (Displaybild 300) freigeben.
14. Sollwert im Einstellmenü (Displaybild 200) einstellen.
15. Das Ein-/Ausschalten der Pumpen und die bedarfsabhängige
Leistungsregelung prüfen.
300 Zone A
Diff-Dr
geschaltet auf
ein
301
Pumpe 1
(ausgeschalt.)
geschaltet auf
aus
301
Pumpe 2
(ausgeschalt.)
geschaltet auf
aus
Pumpe
in
<<<
Ende des Menüs
5.2 Außerbetriebnahme der Anlage
Um die Anlage außer Betrieb zu nehmen, die Versorgungsspan-
nung:
•
zur PFU 2000,
•
zur PMU 2000 und
•
zu allen angeschlossenen Pumpen
abzuschalten.
Netzschalter zur PMU 2000, PFU 2000 und zu allen
angeschlossenen Pumpen verriegeln, um unbe-
absichtigtes Schließen zu vermeiden.
>>>
