3.2.7 Anschluß der externen Signale
Die Delta Control 2000 ME (PO) bietet den Anschluß der folgen-
den externen Signale:
•
Eingang zur Steuerung:
- Externes Ein-/Ausschalten der Anlage über einen potential-
freien Umschaltkontakt.
- Externe Sollwertsteuerung über Analogsignal.
•
Ausgang von der Steuerung:
- Störmeldesignal über einen potentialfreien Umschaltkontakt.
- Betriebsmeldesignal über einen potentialfreien Umschaltkon-
takt.

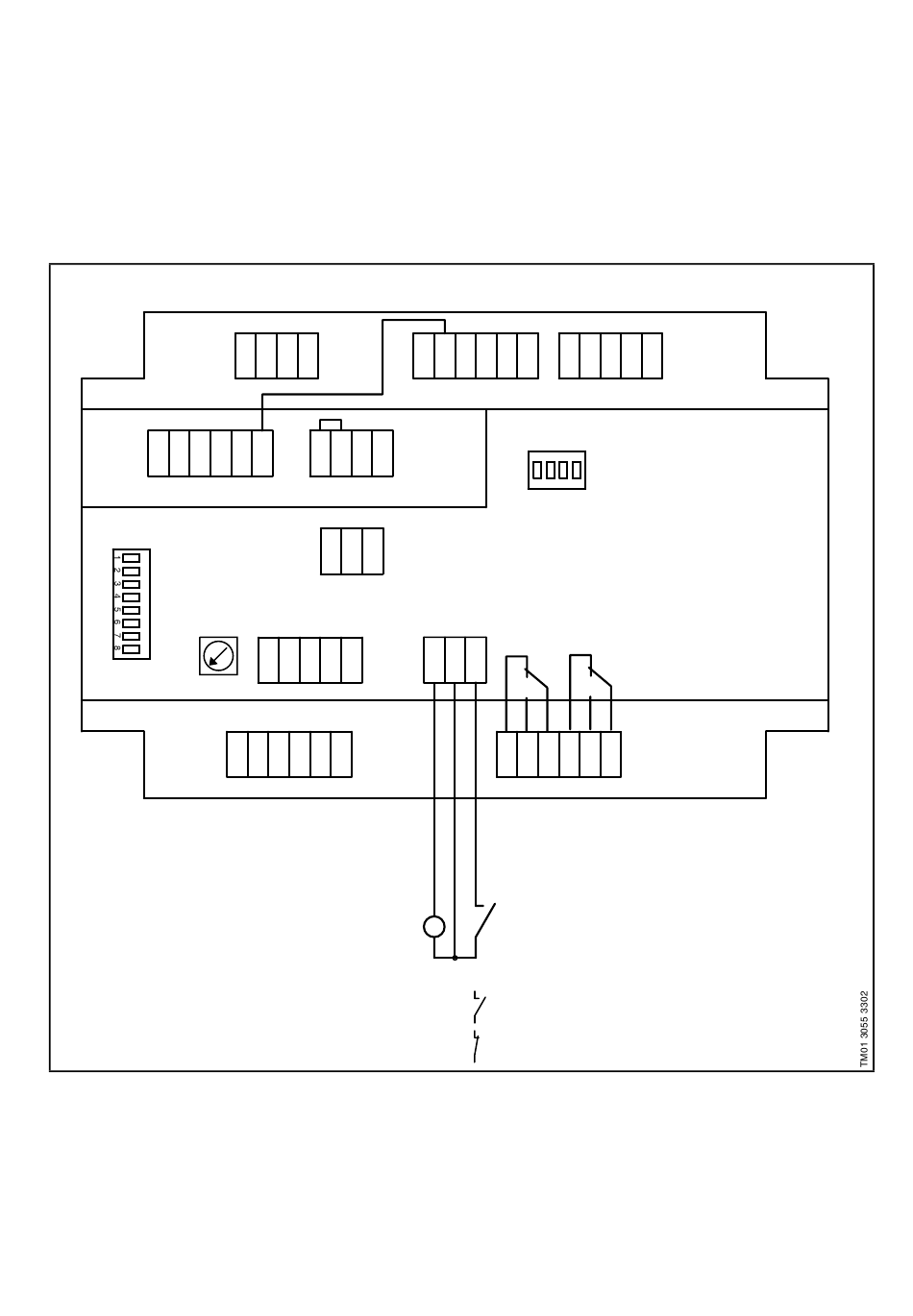

Abb. 9
25 26 27 28 29 30
DIP 1
L N
PE
5
-
6
-
0-10V
A
Y
B
7
-
8
-
17
AI1
AI2
11 12
-
13 14
-
Ekstern
Externer Sollwert
sætpunkt
0-10 V
0-20 mA
0-10V
0(4)-20mA
4-20 mA
1
-
2 3
-
4
20 21 22 23 24
DIP 2
1 2 3 4
Störmelde-
Betriebsmelde-
AI3
DI4
relais
relais
15
-
16
31 32 33 41 42 43
Alarm
Operation
+
-
Ekstern
Externes Ein-/Ausschalten
start/stop
= drift
Aus
= stop
Betrieb
13
