4.4.2 Sollwertführungen
Sollwertführungen über externe Signale:
Am PFU 2000 Analogeingang 3 kann ein 0-10 V oder 0-20 mA Si-
gnal für die Fernverstellung des Sollwertes angeschlossen wer-
den.

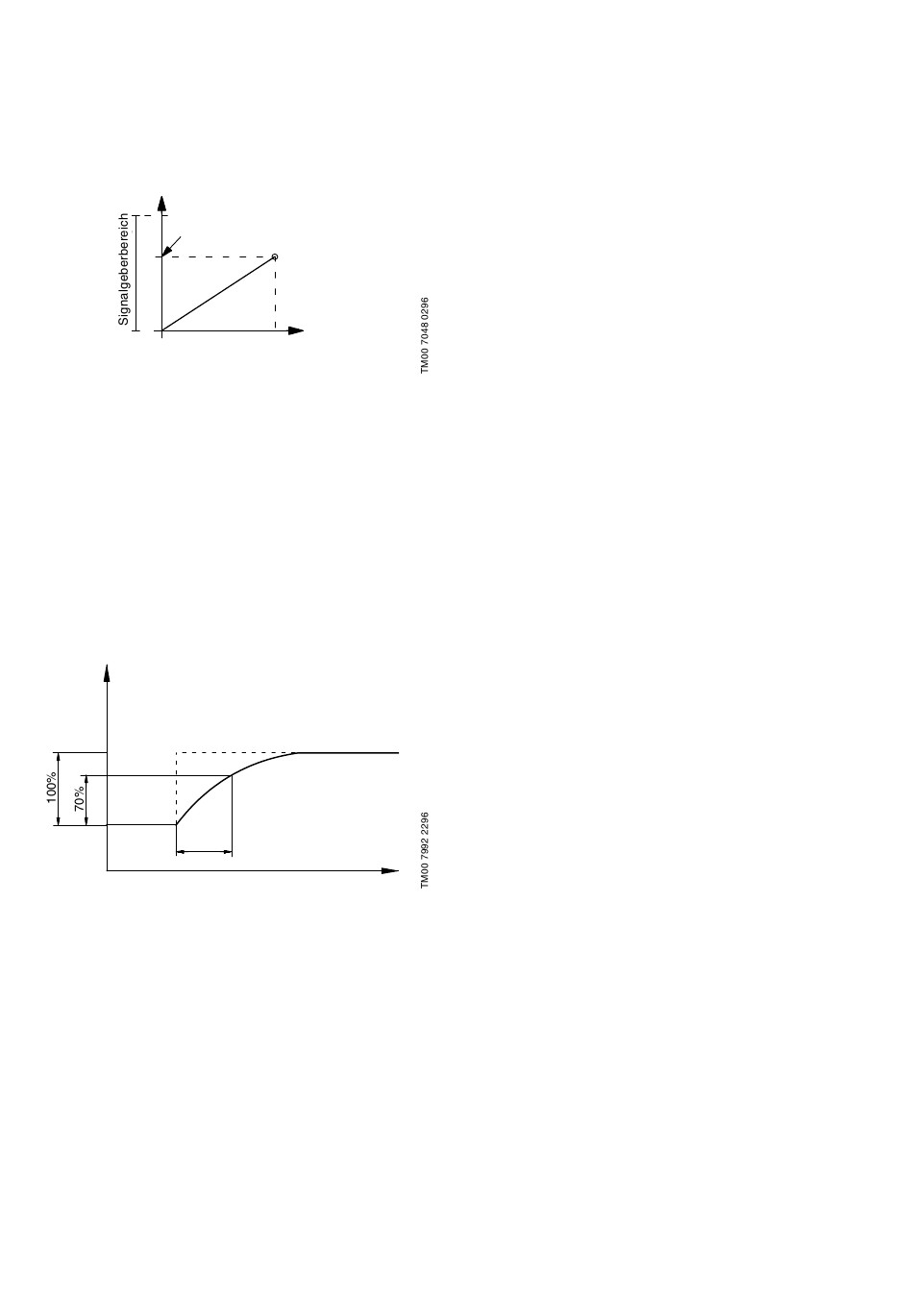

Abb. 16
Sollwert über externe Signale
Current setpoint
Aktueller Sollwert
100%
Locally set setpoint
Lokal eingestellter Sollwert
0
0
0
Den lokal eingestellten Sollwert mit Hilfe des Betriebswahlschal-
ters der PFU 2000 einstellen, siehe Abb. 15.
Erforderliche Hardwarekonfiguration, siehe Abschnitt
9.1 PFU 2000 DIP-Schalter-Einstellungen.
4.4.3 Systemzeit
Die Systemzeit wird als die Zeit definiert, die ab einer Änderung
der Pumpendrehzahl vergeht, bis der Meßwert ca. 70% der ent-
sprechenden, endgültigen Änderung erreicht.
Die Systemzeit ist 2 Sek.
Abb. 17
Systemzeit
H
1.
2.
3.
1. Endgültiger Wert nach Drehzahlsprüngen.
2. Istwert.
3. Systemzeit.
4.4.4 Min. Schaltzeit
Die min. Schaltzeit ist die Zeit zwischen dem Ein- und Ausschal-
ten der Pumpen.
Die min. Schaltzeit ist auf 5 Sek. festeingestellt.
16
10 V
10 V
20 mA
Time
Zeit
4.4.5 PFU 2000 Analogeingang 1 Konfiguration
Der Wert für Analogeingang 1 der PFU 2000 ist der Wert, der in
der Anlage gemessen wird. PFU 2000 empfängt vom montierten
Signalgeber das Istwert-Signal.
Folgende analoge Signale können angeschlossen und ausgewer-
tet werden:
–
0-10 V,
–
0-20 mA,
–
4-20 mA.
Die Bewertung des Eingangssignals hängt von dem Signalgeber-
meßbereich und der Maßeinheit des Istwertes ab.
Erforderliche Hardwarekonfiguration, siehe Abschnitt
9.1 PFU 2000 DIP-Schalter-Einstellungen.
4.4.6 PFU 2000 Analogeingang 2 Konfiguration
In Anlagen ohne PMU 2000 hat der PFU 2000 Analogeingang 2
keine Funktion.
4.4.7 PFU 2000 Digitaleingang 4 Konfiguration
Digitaleingang 4 der PFU 2000 ist für "fern ein/aus" verwendbar.
Wenn der Kontakt am PFU 2000 Digitaleingang 4 geöffnet ist,
sind alle Pumpen ausgeschaltet.
