5.4 Steuer- und Regelparameter
Die unten angeführten Displaybildnummern verweisen auf die
Displaybildübersichten im Abschnitt 5.6 Displaybildübersichten.
Die Funktion der Steuer- und Regelparameter wird unten be-
schrieben.
Die Default-Einstellungen und die aktuellen Einstellungen sind im
"Verzeichnis der Steuer- und Regelparameter" angegeben (Bei-
blatt).
5.4.1 Zonenzugehörigkeit der Pumpen
Die Pumpen der Anlage sind in Zonen aufgeteilt. Die Anzahl der
Pumpen in einer Zone wird mit Hilfe der DIP-Schalter der
PFU 2000 eingestellt und von PMU 2000 verwendet.
Für weitere Informationen, siehe Abschnitt
9.1 PFU 2000 DIP-Schalter-Einstellungen.
5.4.2 Zonetyp / Steuer- und Regelparameter
Durch Zonentyp und Steuer- und Regelparameter werden einige
typische Funktionen betätigt. Nur die einschlägigen Displaybilder
erscheinen im PMU 2000 Display.
Der Zonentyp kann voreingestellt werden, wird aber auch von
PMU 2000 entsprechend den an den GRUNDFOS BUS ange-
schlossenen Einheiten identifiziert. Bei Abweichungen ändert
sich die Voreinstellung automatisch.
Beispiel:
Wurde der Zonentyp für UPE (Displaybild 111) voreingestellt und
wurde eine PFU 2000 der Zone angeschlossen, ändert sich die
voreingestellte Zone automatisch auf PFU.
Die PMU 2000 ist zur Steuerung von verschiedenen Pumpen
oder Pumpensystemen entwickelt. Sie kann z.B. für die Steue-
rung von GRUNDFOS Umwälzpumpen der Baureihe UPE sowie
Pumpensysteme und Steuerungen, die die PFU 2000 enthalten,
eingesetzt werden.
In der PMU 2000 kann die Voreinstellung im Untermenü "Vorein-
stellung" (Displaybild 111) im Grundmenü vorgenommen werden.
Die Voreinstellung erfolgt je Zone. Im Untermenü "Voreinstellung"
werden nur die Zonen mit angeschlossenen Pumpen angezeigt.
Steuer- und Regelparameter können nur im Untermenü "Vorein-
stellung" (Displaybild 111) gewählt werden.
Mögliche Steuer- und Regelparameter für Zonentyp PFU:
1. Differenzdruck, siehe Abb. 22.
2. Differenztemperatur, siehe Abb. 23.
3. Vorlauf-, Rücklauf- oder Differenztemperatur mit einem Sen-
sorsignal, siehe Abb. 24.
4. Förderstrom, siehe Abb. 25.
5. Niveau, siehe Abb. 26.
6. Offener Kreis, siehe Abb. 27.
7. Druck, nicht gezeigt.
8. Druck mit Vordrucksmessung, nicht gezeigt.

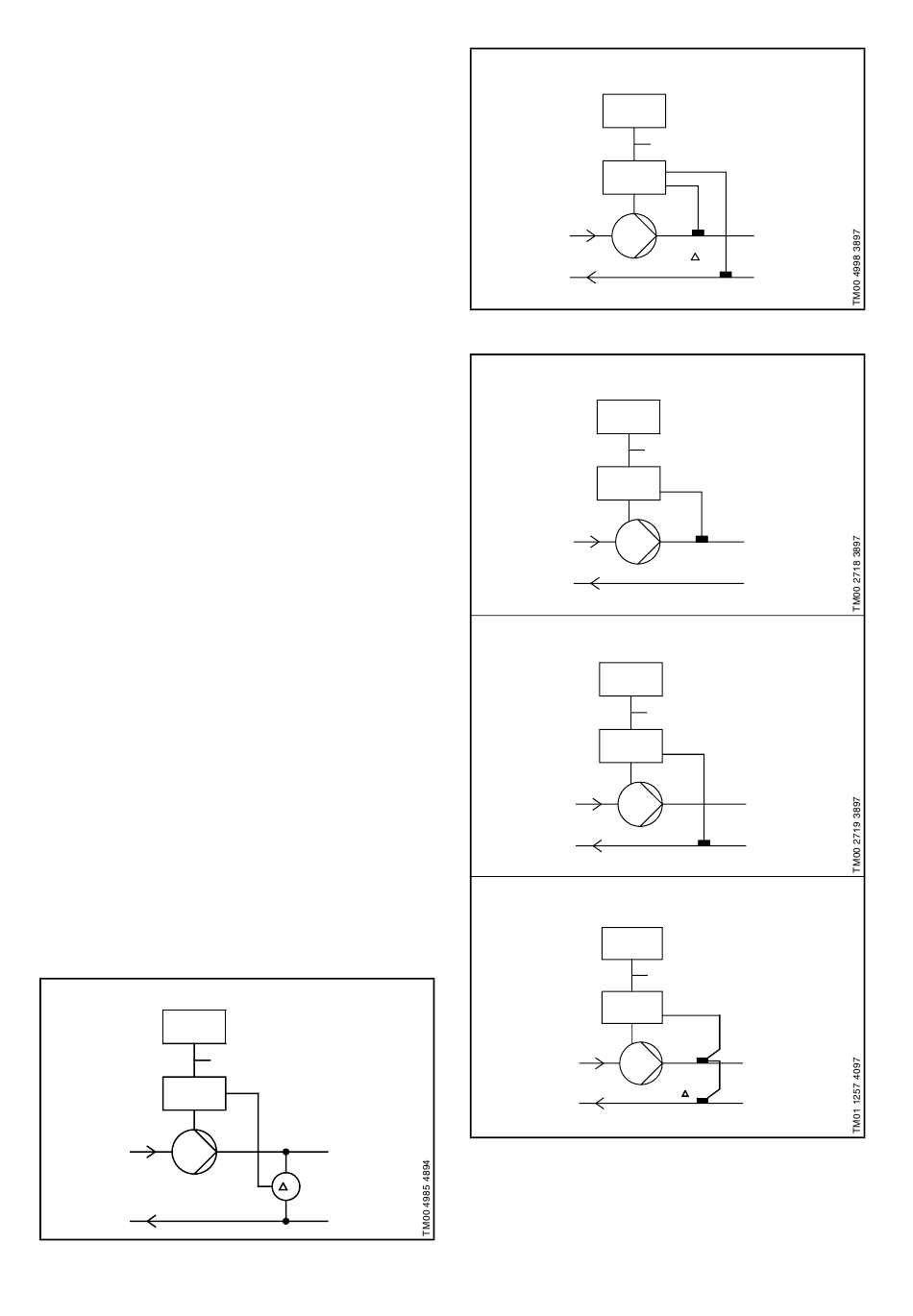

Abb. 22
PFU 1: Differenzdruck
PMU 2000
PFU 2000
20
BUS
P
Abb. 23
PFU 2: Differenztemperatur
PMU 2000
PFU 2000
Abb. 24
PFU 3: Vorlauftemperatur
PMU 2000
PFU 2000
PFU 3: Rücklauftemperatur
PMU 2000
PFU 2000
PFU 3: Differenztemperatur
PMU 2000
PFU 2000
BUS
T
BUS
T
BUS
T
BUS
T
