5.4.11 PFU 2000 Analogeingang 1 Konfiguration

Der Wert für Analogeingang 1 der PFU 2000 ist der Wert, der in
der Anlage gemessen wird (Displaybild 219). PFU 2000 empfängt
vom montierten Signalgeber das Istwert-Signal.
Folgende analoge Signale können angeschlossen und ausgewer-
tet werden:
0-10 V,
0-20 mA,
4-20 mA.
Die Bewertung des Eingangssignals hängt von den Einstellungen
für Steuer- und Regelparameter, dem Signalgebermeßbereich
und der Maßeinheit des Istwertes ab.
Erforderliche Hardwarekonfiguration, siehe Abschnitt
9.1 PFU 2000 DIP-Schalter-Einstellungen.

5.4.12 PFU 2000 Analogeingang 2 Konfiguration

Die Funktion für Analogeingang 2 der PFU 2000 hängt von der
gewählten Steuer- und Regelparameter (Voreinstellung) ab.

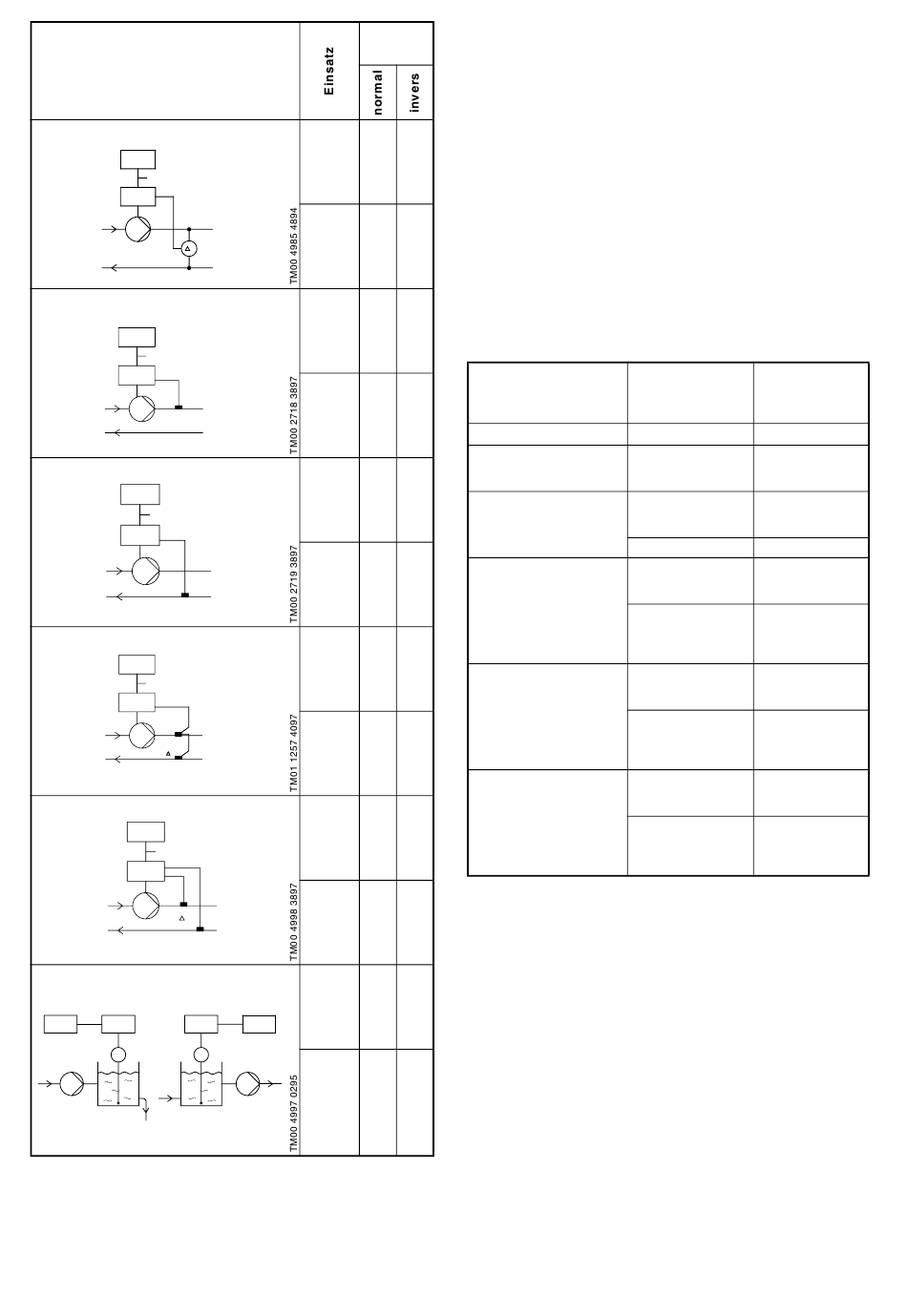

Steuer- und
Regelparameter
PFU 1: Differenzdruck
PFU 2: Differenztemperatur
PFU 3: Vorlauf-, Rücklauf-
oder Differenztemperatur
PFU 4: Förderstrom
PFU 5: Niveau
PFU 6: Offener Kreis
Folgende analoge Signale können angeschlossen und ausgewer-
tet werden:
0-10 V,
0-20 mA,
4-20 mA.
Eingang 2 kann auch zusammen mit Eingang 4 zur 3-Punkt-Soll-
wertsteuerung verwendet werden. Siehe Abschnitt 5.4.14 PFU
2000 Digitaleingang 4 Konfiguration. Dazu ein digitales Signal
(potentialfreier Kontakt) an Eingang 2 anschließen.
Erforderliche Hardwarekonfiguration, siehe Abschnitt
9.1 PFU 2000 DIP-Schalter-Einstellungen.
Displaybild
Anwendung
und
Eingang 2
Einstellung
Keine Funktion.
(220) gleicher Bereich
wie beim Analo-
Rücklauftemperatur.
geingang 1
Druckmessung,
(215) "ein"
Druckseite der
Pumpen.
(215) "aus"
Druckmessung,
(215) "ein"
Druckseite der
Pumpen.
Druckmessung,
Saugseite der Pum-
(215) "aus"
pen.
(Trockenlaufschutz).
Druckmessung,
(215) "ein"
Druckseite der
Pumpen.
Druckmessung,
Saugseite der Pum-
(215) "aus"
pen.
(Trockenlaufschutz).
Druckmessung,
(215) "ein"
Druckseite der
Pumpen.
Druckmessung,
Saugseite der Pum-
(215) "aus"
pen.
(Trockenlaufschutz).
