5.5 Bedienung der PMU 2000
Es ist möglich, alle Menüs und alle Einstellungen auch während
des Betriebes durchzublättern, ohne die Anlage zu stören. Hier-
durch können Sie sich mit den PMU 2000 Menüs vertraut ma-
chen. Jedoch nicht die "Enter"-Taste nach unbeabsichtigten
Einstellungen drücken.

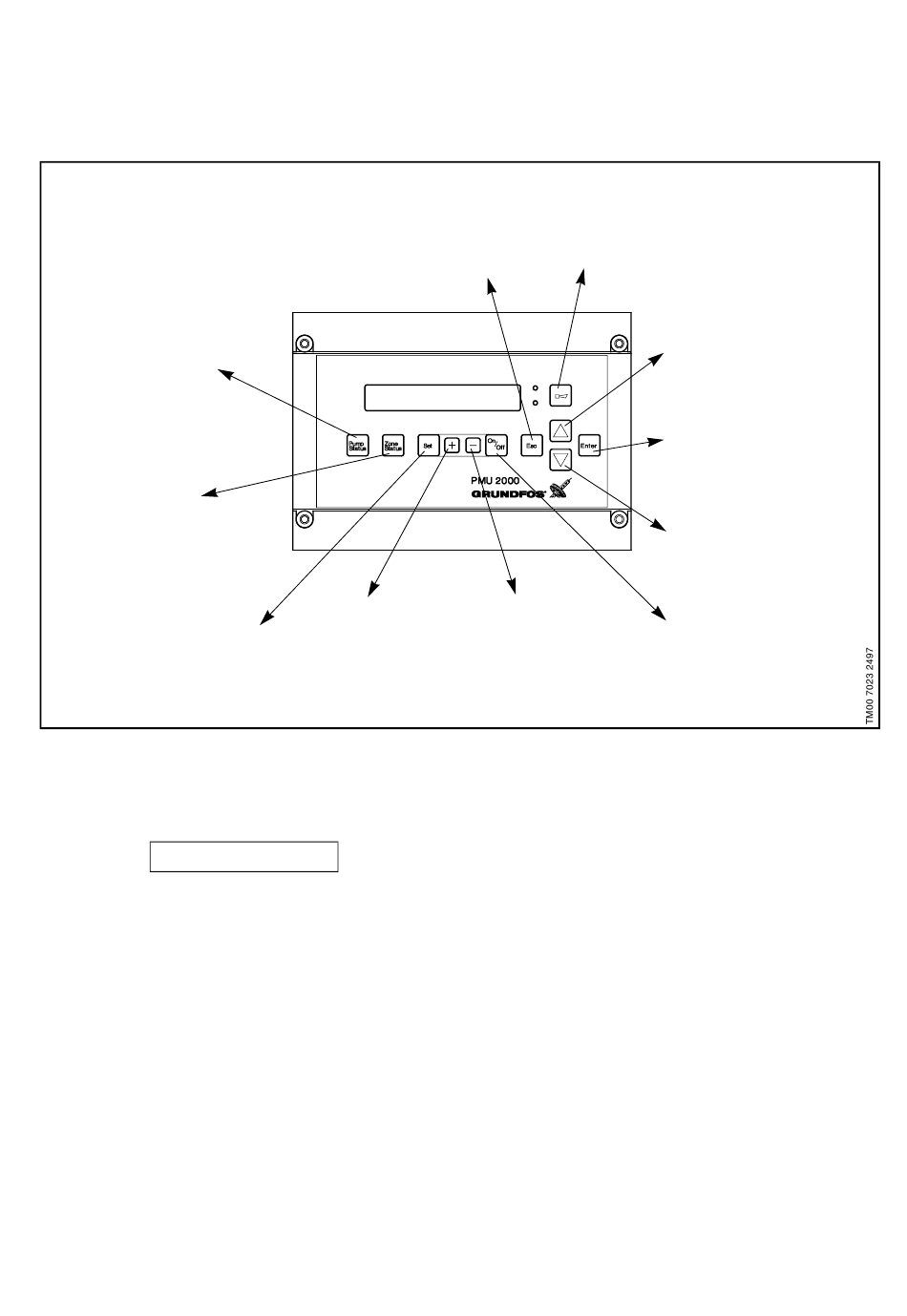

Abb. 37
Pumpenstatusmenü:
Status-Anzeigen für alle ange-
schlossenen Pumpen.
Zonenstatusmenü:
Status-Anzeigen für alle eta-
blierten Zonen.
(Delta Control 2000 ME (PO)
besteht normalerweise nur aus
einer Zone.)
Einstellmenü:
Einstellmenüs für alle
Steuer- und Regelpara-
meter.
5.5.1 Statusanzeige
Die Statusanzeige ist das erste Bild, das beim Einschalten der
PMU 2000 im Display erscheint.
Abb. 38
100
Status
Wird die PMU 2000 15 Minuten lang nicht betätigt, wird automa-
tisch auf dieses Displaybild zurückgeschaltet.
Durch mehrmaliges Drücken der "Esc"-Taste kann man immer zu
dieser Anzeige zurückkehren.
Die Statusanzeige zeigt folgendes an:
[I]
Die Pumpe ist in Betrieb (1, 2).
[A] Es liegt eine Störmeldung für die Pumpe vor (3).
Um welche Störung es sich handelt, ist dem Störmeldemenü
zu entnehmen.
[O] Die Pumpe ist nicht in Betrieb (4).
Die Ursache hierfür geht aus dem Pumpenstatusmenü her-
vor.
[–] Die Pumpe ist einer Zone zugeordnet; sie ist aber noch nicht
an PMU 2000 angeschlossen oder die Versorgungsspan-
nung wurde nie an die Pumpe angeschlossen.
[ ]
Die Pumpe ist keiner Zone zugeordnet (5, 6, 7, 8).
[M] Die Pumpe ist auf max. Leistung eingestellt.
Ein Punkt zwischen zwei Pumpennummern zeigt an, daß diese
Pumpen an eine PCU 2000 angeschlossen sind. Das Displaybild
zeigt an, daß Pumpe 1, 2, 3 und 4 einer PCU 2000 angeschlos-
sen sind.
+ Taste:
Einstellung der
Steuer- und Regelpa-
rameter der Zonen/
Pumpen auf höhere
Werte.
1.2.3.4 5 6 7 8
I I A O
Alle Einstellungen werden in einem Puffer gespeichert, so daß
sie auch bei Netzausfall erhalten bleiben.
Erklärung der Bedientasten der Frontplatte:
Grundmenü:
Springt ein Niveau
zurück und zeigt
Störmeldemenü:
das Grundmenü.
Übersicht über Störmeldungen.
- Taste:
Einstellung der
Steuer- und Regelpa-
rameter der Zonen/
Pumpen auf niedri-
gere Werte.
Pfeil nach oben:
Springt im Menü ein Dis-
playbild auf.
Enter-Taste:
– Springt ein Niveau weiter.
– Speichert die Einstellungen.
– Quittiert Störmeldungen.
Pfeil nach unten:
Springt im Menü ein Dis-
playbild ab.
Ein-/Ausschaltmenü:
Ein-/Ausschalten der Zo-
nen und Pumpen.
27
