3.2.4 Anschluß der UPE Pumpen
Das Folgende gilt für die Pumpen:
•
UPE XX-120,
•
UPE 65-XX,
•
UPE 80-120 und
•
UPE 100-60.

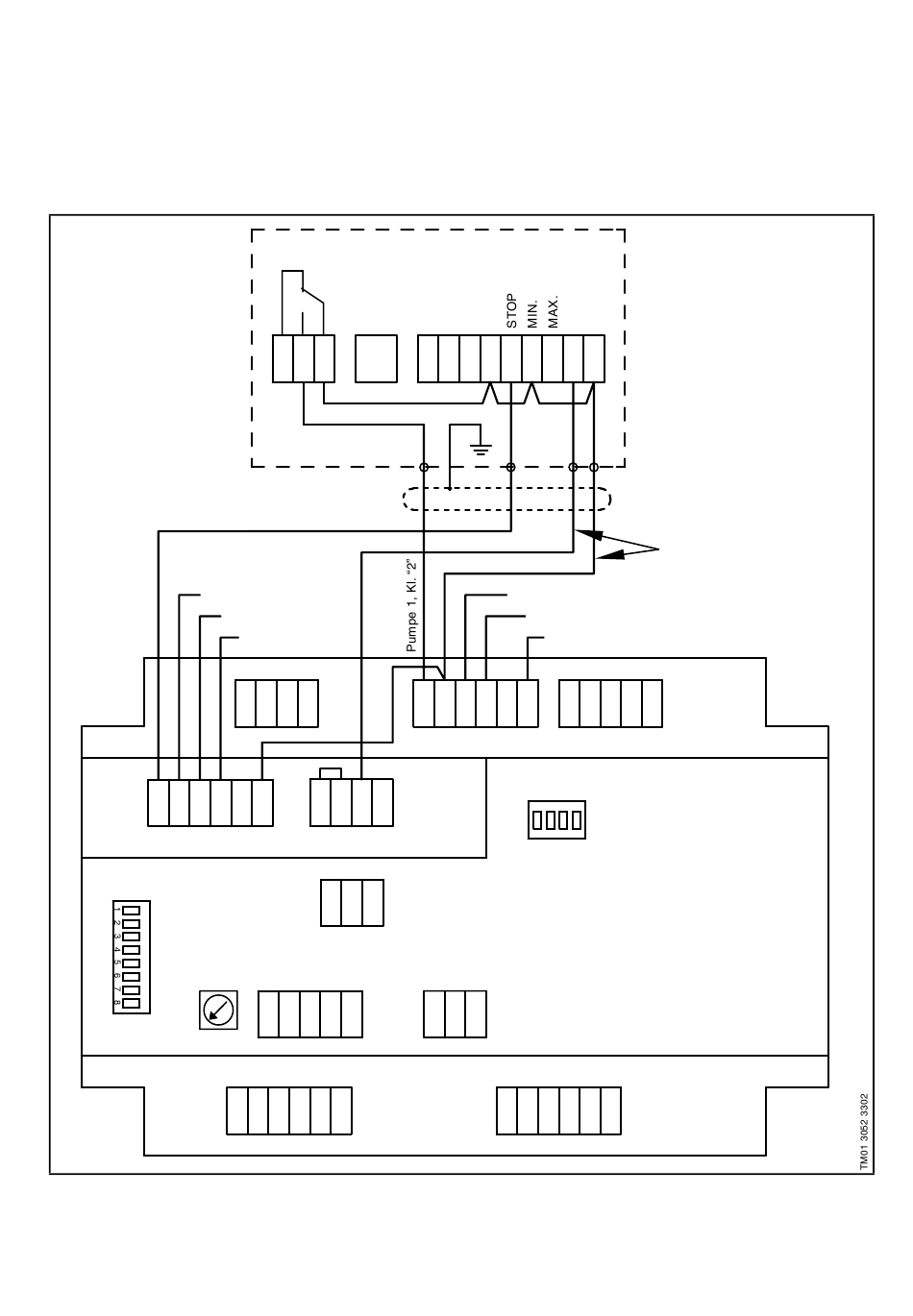

Ein abgeschirmtes 4-Leiter-Kabel von der PFU 2000 muß an jede
einzelne Pumpe angeschlossen werden, siehe Abb. 5.
Abb. 5
Pumpe 1, Kl. "8"
Pump 1
Pump 2
Pumpe 2, Kl. "8"
25 26 27 28 29 30
DIP 1
Störmelderelais
Fault relay
1
2
3
Pump 3
Pumpe 3, Kl. "8"
Pump 4
Pumpe 4, Kl. "8"
L N
PE
5
-
6
-
0-10V
A
Y
B
7
-
8
-
17
AI1
AI2
11
12
12
-
14
-
Pumpe 1
Pump 1
0-10V
-
+
4
5
6
7 8 9 10
11 12
Pump 2
Pumpe 2, Kl. "2"
Pump 3
Pumpe 3, Kl. "2"
Pumpe 4, Kl. "2"
Pump 4
1
-
2 3
-
4
20 21 22 23 24
DIP 2
1 2 3 4
AI3
DI4
-
15
16
31
32 33
41
42 43
Hinweis:
In allen Pumpen müssen
die Klemmen "3", "7", "9"
und "12" überbrückt wer-
den.
To all
Für alle Pumpen
pumps
