3. Montage
Die Anlage muß in Übereinstimmung mit den örtli-
chen Vorschriften montiert und angeschlossen wer-
den.
3.1 Aufstellung
Delta Control 2000 ME (PO) eignet sich nicht für die Aufstellung
im Freien.
3.2 Elektrischer Anschluß
Der Anschluß von Versorgungsspannung, Signalgebern und ex-
terner Überwachungsausrüstung muß von einem Fachmann in
Übereinstimmung mit dem relevanten Schaltbild sowie den örtli-
chen Vorschriften des EVU bzw. VDE vorgenommen werden.

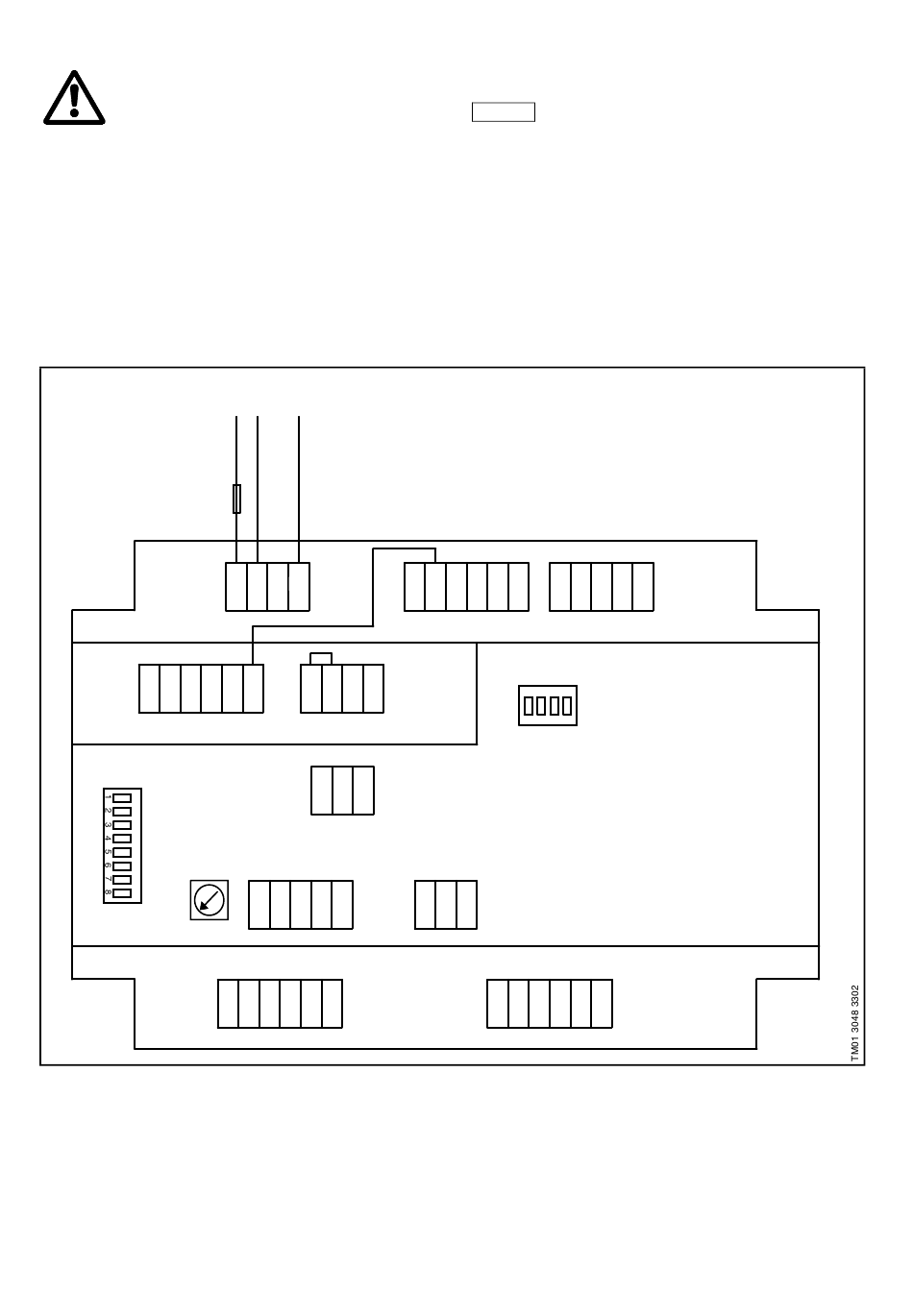

Abb. 2
Max.
Max. 10 A
10A
25 26 27 28 29 30
DIP 1
6
Netzanschluß
L N
PE
L N
PE
5
6
0-10V
A
Y
B
7
-
8
-
17
AI2
AI1
11
12
-
13
14
-
Der Anschluß der Delta Control 2000 ME (PO) an die E-Pumpen
bzw. UPE Pumpen ist auf den folgenden Seiten beschrieben.
Diese Montage- und Betriebsanleitung beschreibt
nur den Anschluß der Steuer-Eingänge bzw. -Aus-
Hinweis
gänge. Für den Netzanschluß der Pumpen, siehe
die Montage- und Betriebsanleitung der betreffen-
den Pumpen.
3.2.1 Anschluß der PFU 2000 ans Netz
Versorgungsspannung zur PFU 2000:
1 x 230-240 V +6% /–10%, 50 Hz, PE.
Max. zulässige Vorsicherung: 10 A. Siehe Abb. 2.
1
2 3
4
20 21 22 23 24
DIP 2
1 2 3 4
AI3
DI4
15
-
16
31
32 33
41
42 43
