2.3.2

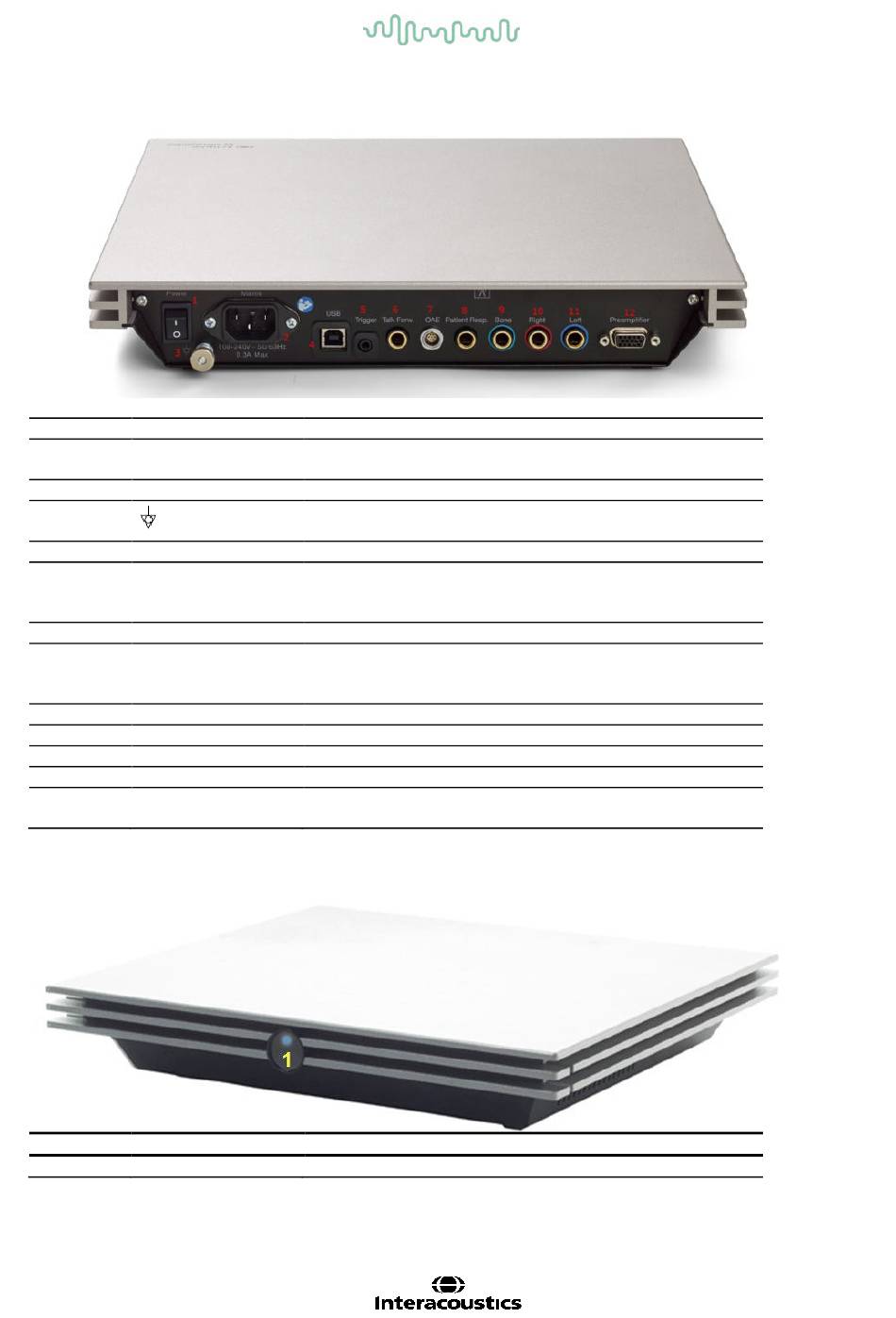

Rückseite des Eclipse-Systems
Position:
Symbol:
1
Power
(Stromversorgung)
2
Mains (Netzstrom)
3
4
USB/PC
5
Trigger In/Out
(Signaleingang/-
ausgang)
6
Talk Forward
7
OAE
8
Patient Resp.
9
Bone (Knochen)
10
Right (Rechts)
11
Left (Links)
12
Preamplifier
(Vorverstärker)
2.3.3
Vorderseite des Eclipse-Systems
Position:
Symbol:
1
Netzversorgung
D-0120574-E – 2022/10
Eclipse Bedienungsanleitung - DE
Funktion:
Ein- und Ausschalten der Stromversorgung
Buchse für Netzkabel, 100-240 V AC, 50-60 Hz
Anschluss für Potentialausgleich, siehe Kapitel
Markierungen.
Buchse für USB-Kabel zum Anschluss an PC
Verbindung für Trigger-Signaleingang/-ausgang
z. B. eABR-Messungen (Cochleaimplantat) usw.
Verbindung für Talk-Forward-Mikrofon
Buchse für OAE-Sonde. Beachten Sie, dass die OAE-
Sonde nur für ein Eclipse-Gerät passend ist! Die
Kalibrierung wird im Gerät gespeichert.
Buchse für Patientenreaktionstaste
Buchse für Knochenleiter
Buchse für rechten Kopfhörer/Einsteckhörer
Buchse für linken Kopfhörer/Einsteckhörer
Buchse für Vorverstärker
Funktion:
Eingeschaltet – blaues Licht. Ausgeschaltet – kein Licht
Seite 12
