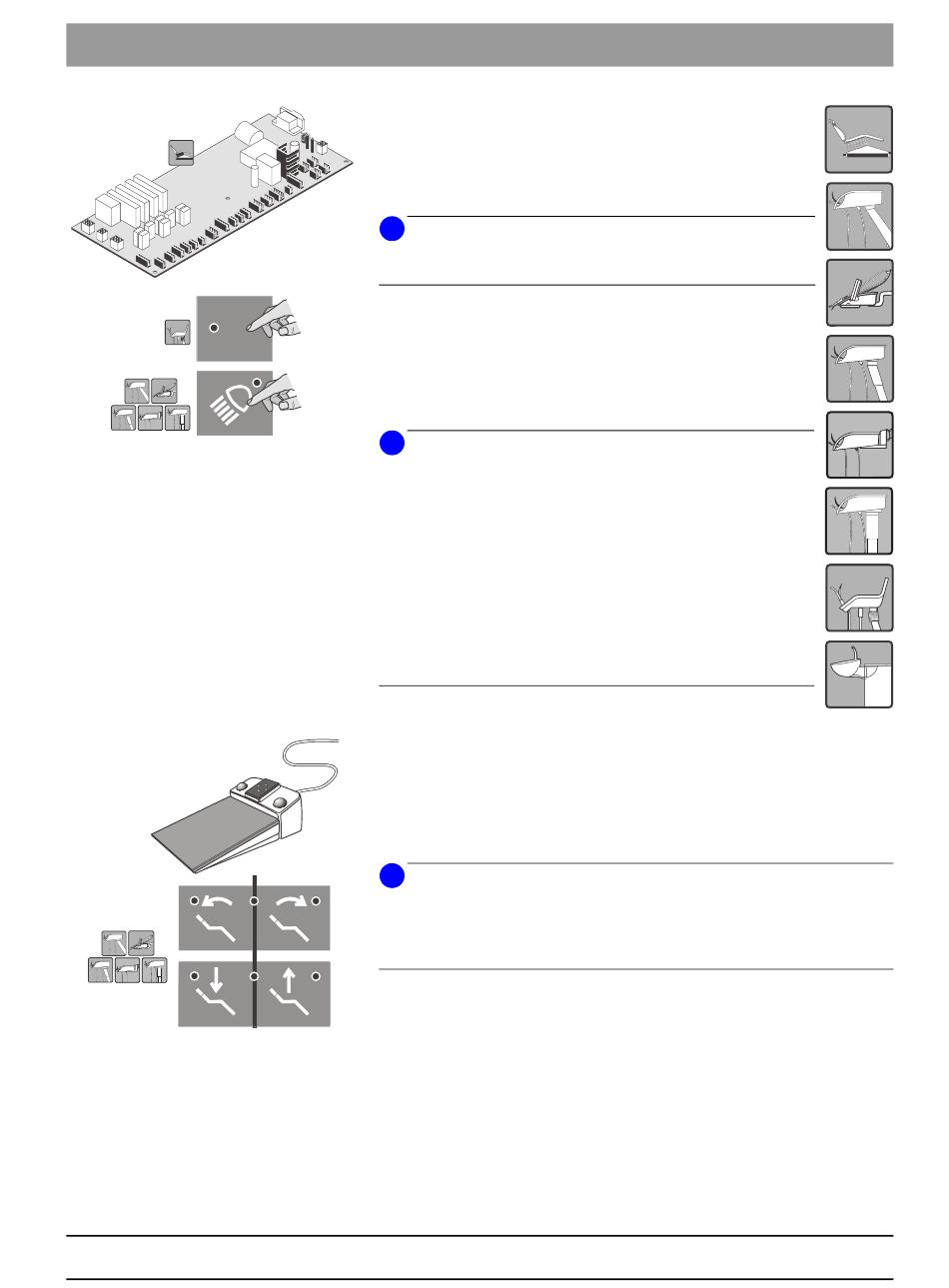

4.2 CAN-BUS überprüfen
Läuft die Uhrzeit ?
Falls nicht sind die CAN-Verbindungen auf Quetschstellen, Kurz-
schlüsse und lockere Pins an den Steckern zu überprüfen.
i
CJ
HINWEIS
Tip: Der Uhrenbaustein sitzt auf der Platine CJ im Stuhl (An-
schlusskasten).
SIROLUX FANTASTIC/LEDview jeweils von der Arzt- und der
Helferinelementseite einschalten.
i
HINWEIS
Tip: Sie prüfen hiermit die CAN-Leitungen und die Funktion vieler
Platinen.
Die Tasteninformation "SIROLUX/LEDview einschalten" geht vom
Paneel (AP) des Arztelementes zum Anschlusskasten (CJ) und
dort weiter zur Wassereinheit (WE).
Hier steuert dann die Platine WE die SIROLUX-Dimmerplatine
/LEDview an.
Diese wiederum bringt die SIROLUX/LEDview zum Leuchten.
Zudem werden über eine CAN-Meldung der Wassereinheit die
entsprechenden LED's der Paneele eingeschaltet.
Über den Fußschalter den CAN-BUS prüfen.
Stuhl mittels Cursor verfahren.
Hiermit kann man die Strecke Fußschalter, Stuhl (Anschlusskasten) und
Paneel testen.
i
HINWEIS
Info: Mit dem Kreuzfußschalter kann der Stuhl verfahren werden.
Tip: Der Kreuzfußschalter hängt nicht am CAN, der Stuhl fährt auch, wenn kei-
ne Kommunikation mehr möglich ist.
