4.
Maschinenoberteil (2) auf die Tischplatte setzen und mit den
Schrauben (4) befestigen.
5.
Behälter für Abfall-Öl (7) durch die Öffnung in der
Vorderwand (8) führen und unter der Tischplatte anschrau-
ben.
6.
Behälter für Abfall-Öl (7) schräg schieben und mit der
Vorderwand (8) verschrauben.
7.8
Garnständer montieren

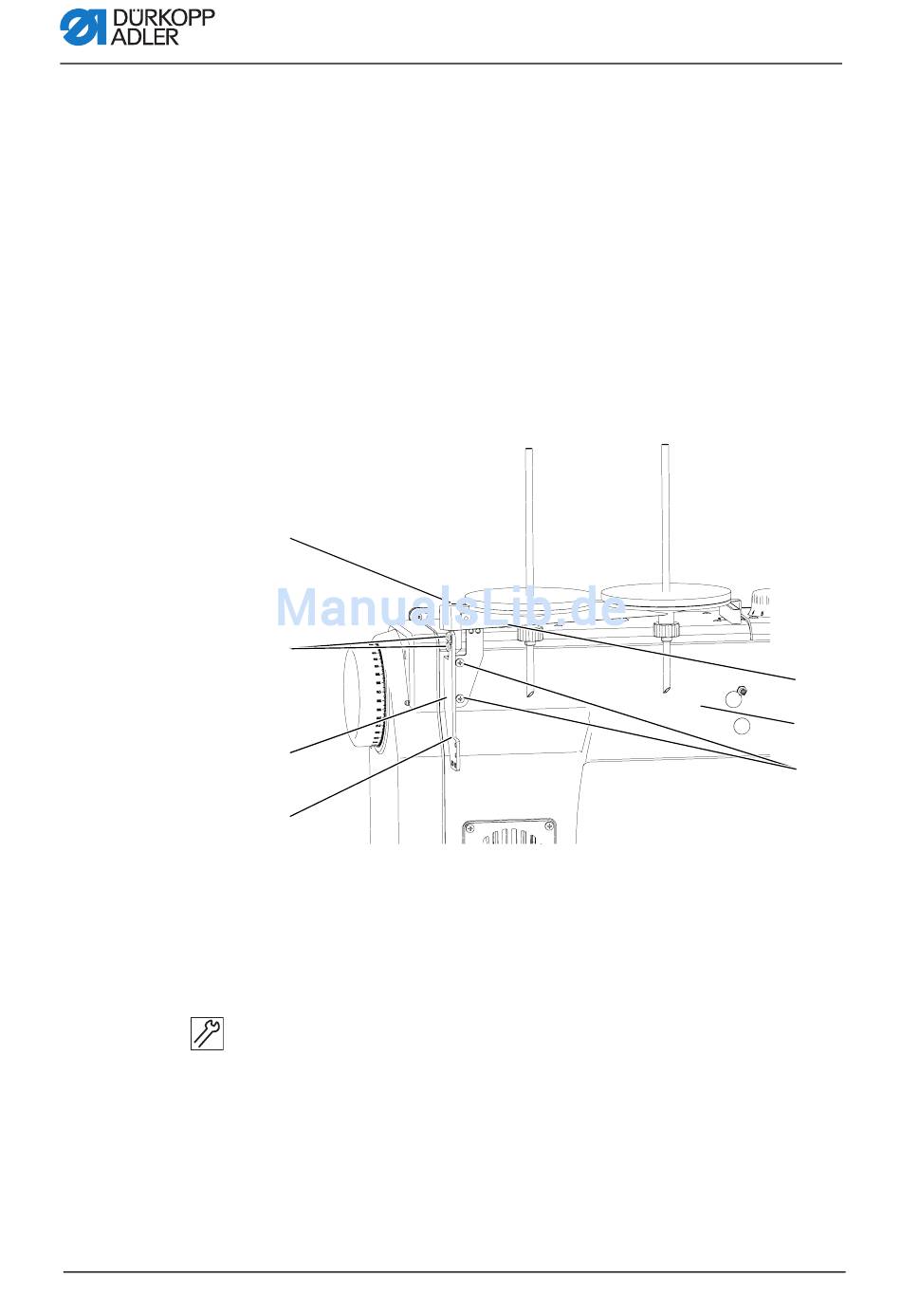

Abb. 61: Garnständer montieren
①
②
③
④
(1) - Obere Position
(2) - Schrauben
(3) - Garnständer-Halterung
(4) - Untere Position
So montieren Sie den Garnständer:
1.
Garnständer-Halterung (3) mit Schrauben (5) am
Maschinenoberteil (6) festschrauben.
2.
Garnständer-Arm (7) auf Garnständer-Halterung (3) setzen.
• obere Position (1): mit Neigungsverstellung
• untere Position (4): ohne Neigungsverstellung
3.
Garnständer-Arm (7) mit Schrauben (2) festschrauben.
(5) - Schrauben
(6) - Maschinenoberteil
(7) - Garnständer-Arm
