6. Zugstange (6) des Kippmechanismus mit Stift (7) der
Maschine verbinden und mit Sicherungsscheibe (8) sichern.
Wichtig
Bei Maschinen mit langem Arm muss die Zugstange (7) mit der
Torsionsfeder (9) wie oben dargestellt eingesetzt werden.
7. Torsionsfeder (9) mit Schellen (10) unter die Tischplatte
schrauben.
7.8 Garnständer montieren

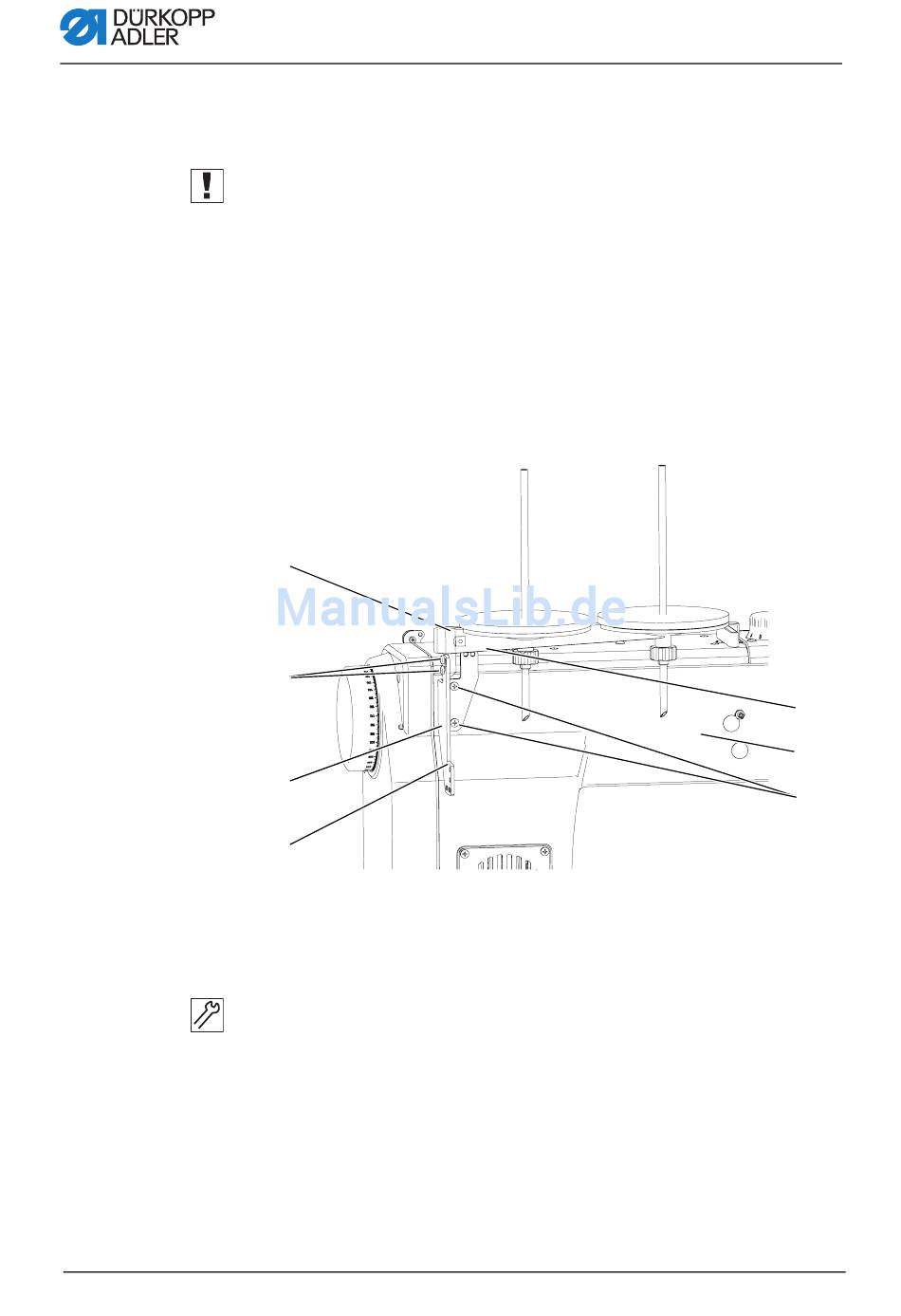

Abb. 53: Garnständer montieren
①
②
③
④
(1) - Obere Position
(2) - Schrauben
(3) - Garnständer-Halterung
(4) - Untere Position
So montieren Sie den Garnständer:
1. Garnständer-Halterung (3) mit Schrauben (5) am
Maschinenoberteil (6) festschrauben.
2. Garnständer-Arm (7) auf Garnständer-Halterung (3) setzen.
• obere Position (1): mit Neigungsverstellung
• untere Position (4): ohne Neigungsverstellung
3. Garnständer-Arm (7) mit Schrauben (2) festschrauben.
(5) - Schrauben
(6) - Maschinenoberteil
(7) - Garnständer-Arm
Betriebsanleitung 967 - 03.0 - 06/2018
Aufstellung
⑦
⑥
⑤
