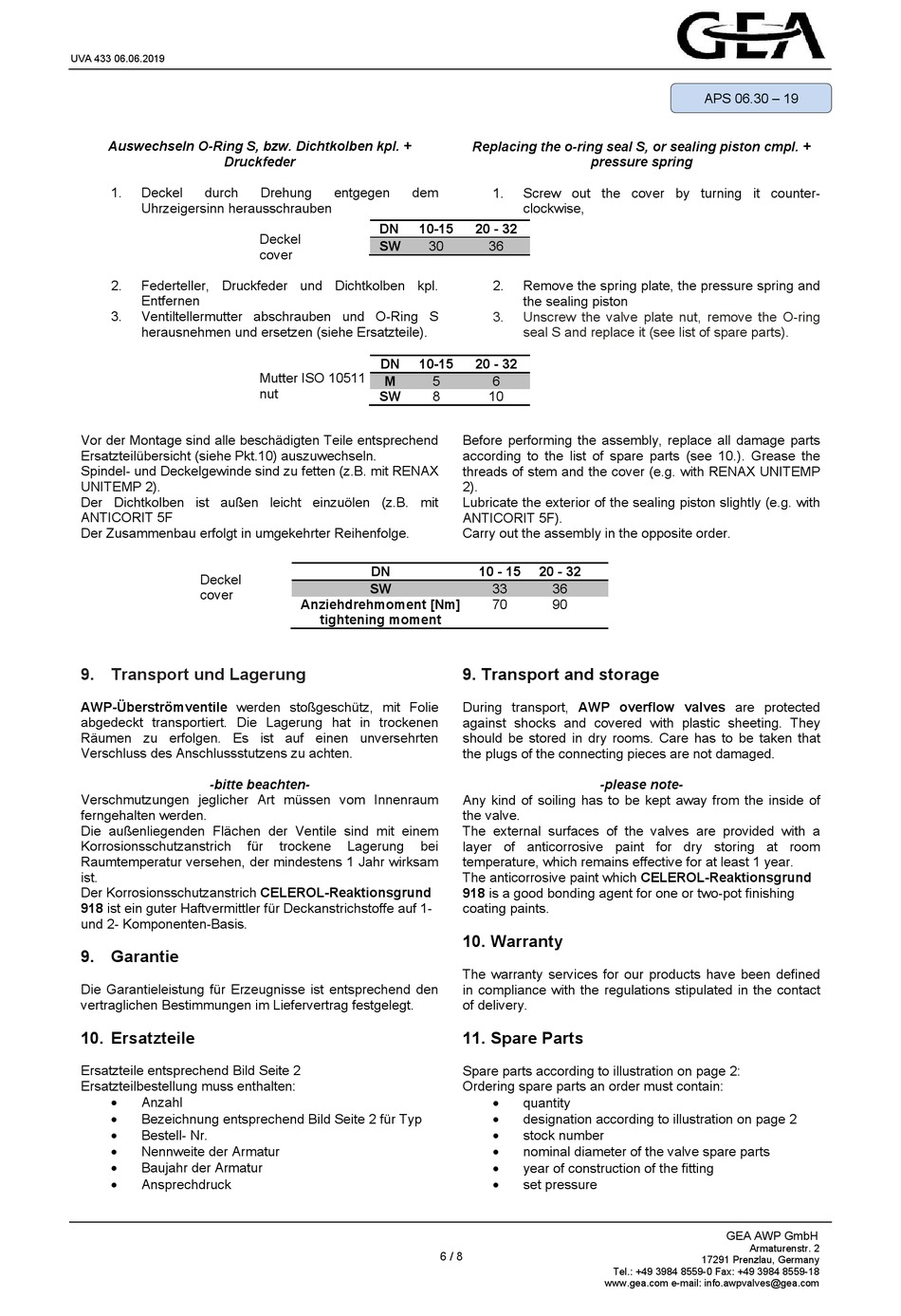

UVA 433 06.06.2019
Auswechseln O-Ring S, bzw. Dichtkolben kpl. +
Druckfeder
1.
Deckel
durch
Uhrzeigersinn herausschrauben
2.
Federteller, Druckfeder und Dichtkolben kpl.
Entfernen
3.
Ventiltellermutter abschrauben und O-Ring S
herausnehmen und ersetzen (siehe Ersatzteile).
Vor der Montage sind alle beschädigten Teile entsprechend
Ersatzteilübersicht (siehe Pkt.10) auszuwechseln.
Spindel- und Deckelgewinde sind zu fetten (z.B. mit RENAX
UNITEMP 2).
Der Dichtkolben ist außen leicht einzuölen (z.B. mit
ANTICORIT 5F
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Deckel
cover
9. Transport und Lagerung
AWP-Überströmventile werden stoßgeschütz, mit Folie
abgedeckt transportiert. Die Lagerung hat in trockenen
Räumen zu erfolgen. Es ist auf einen unversehrten
Verschluss des Anschlussstutzens zu achten.
-bitte beachten-
Verschmutzungen jeglicher Art müssen vom Innenraum
ferngehalten werden.
Die außenliegenden Flächen der Ventile sind mit einem
Korrosionsschutzanstrich
Raumtemperatur versehen, der mindestens 1 Jahr wirksam
ist.
Der Korrosionsschutzanstrich CELEROL-Reaktionsgrund
918 ist ein guter Haftvermittler für Deckanstrichstoffe auf 1-
und 2- Komponenten-Basis.
9. Garantie
Die Garantieleistung für Erzeugnisse ist entsprechend den
vertraglichen Bestimmungen im Liefervertrag festgelegt.
10. Ersatzteile
Ersatzteile entsprechend Bild Seite 2
Ersatzteilbestellung muss enthalten:
Anzahl
Bezeichnung entsprechend Bild Seite 2 für Typ
Bestell- Nr.
Nennweite der Armatur
Baujahr der Armatur
Ansprechdruck
Drehung
entgegen
dem
DN
Deckel
SW
cover
DN
Mutter ISO 10511
M
nut
SW
DN
SW
Anziehdrehmoment [Nm]
tightening moment
für
trockene
Lagerung
Replacing the o-ring seal S, or sealing piston cmpl. +
1.
Screw out the cover by turning it counter-
clockwise,
10-15
20 - 32
30
36
2.
Remove the spring plate, the pressure spring and
the sealing piston
3.
Unscrew the valve plate nut, remove the O-ring
seal S and replace it (see list of spare parts).
10-15
20 - 32
5
6
8
10
Before performing the assembly, replace all damage parts
according to the list of spare parts (see 10.). Grease the
threads of stem and the cover (e.g. with RENAX UNITEMP
2).
Lubricate the exterior of the sealing piston slightly (e.g. with
ANTICORIT 5F).
Carry out the assembly in the opposite order.
10 - 15
20 - 32
33
36
70
90
9. Transport and storage
During transport, AWP overflow valves are protected
against shocks and covered with plastic sheeting. They
should be stored in dry rooms. Care has to be taken that
the plugs of the connecting pieces are not damaged.
Any kind of soiling has to be kept away from the inside of
the valve.
The external surfaces of the valves are provided with a
bei
layer of anticorrosive paint for dry storing at room
temperature, which remains effective for at least 1 year.
The anticorrosive paint which CELEROL-Reaktionsgrund
918 is a good bonding agent for one or two-pot finishing
coating paints.
10. Warranty
The warranty services for our products have been defined
in compliance with the regulations stipulated in the contact
of delivery.
11. Spare Parts
Spare parts according to illustration on page 2:
Ordering spare parts an order must contain:
quantity
designation according to illustration on page 2
stock number
nominal diameter of the valve spare parts
year of construction of the fitting
set pressure
6 / 8
APS 06.30 – 19
pressure spring
-please note-
GEA AWP GmbH
Armaturenstr. 2
17291 Prenzlau, Germany
Tel.: +49 3984 8559-0 Fax: +49 3984 8559-18
www.gea.com e-mail: info.awpvalves@gea.com
