F-3G56(W)
R-3QS6(B}
8. Das Magnetron vorsichtig vom Hohlleiter trennen, damit
die Magnetronantenne nicht an andere metallene
Gegenstande st6Bt.
9. Das Magnetronpolster vom Magnetron lésen.
VORSICHT: BEIM AUSTAUSGHEN DES
MAGNETRONS SICHERSTELLEN, DASS
DIE HS-ABSCHIRMUNG RICHTIG
EINGESETZT IST UND DIE SCHRAUBEN
DES MAGNETRONS FEST SITZEN.
BEDIENFELD AUSBAUEN
1. DIE 3D PUNKTE PRUFEN.
2. Alle Kabel und Steckverbinder vom Bedienfeld ldésen.
3. Die eine (1) Befestigungsschraube zwischen Bedienfeld
und Garraum |ésen und das Bedienfeld abnehmen.
4. Das Bedienfeld anheben und nach vorne abziehen.
5. Damit ist das Bedienfeld ausgebaut.
HINWEIS:
1. Bevor ein neues Bedienfeld eingebaut wird, missen alle
Klebestreifen an dessen Oberflache und Rahmen mit
Alkohol 0.a. entfernt werden.
2. Beim Befestigen des Tastenfeldes am Rahmen des
Bedienfeldes, den oberen Rand und den rechten
Rand des Tastenfeldes auf die korrekte Position am
Rahmen ausrichten.
3. Das Tastenfeld mit einem weichen Tuch auch dem
Bedienfeldrahmen festdriicken. Dabei daraufachten,
daB keine Kratzer entstehen.
GARRAUMLAMPEN-FASSUNG AUSBAUEN
1. DIE 3D PUNKTE PRUFEN
2. Die Zuleitungen von der Garraumlampe trennen.
3. Die Garraumlampe durch Drticken der zwei (2) Laschen
am Luftansaugkanal abziehen.
4. Damit ist die Lampenfassung gelést.
GEBLASEMOTOR AUSTAUSCHEN
AUSBAU
1. DIE 3D PUNKTE PRUFEN.
2. Die eine (1) Befestigungsschraube zwischen Entstérfilter
und Gehausesittitze ldsen.
3. Den Entst6rfilter von den Zungenam Geblasekanal lésen.
4. Die Kabel vom Geblasemotor abziehen.
5. Die eine (1) Befestigungsschraube zwischen
Geblasekanal und Garraum-Riickwand lésen.
6. Den Geblasekanal vom Gerat abnehmen.
7. Den Geblasekanal von der Welle des Geblasemotors
nach folgender Anleitung ausbauen.
1) Den Rand des Geblasemotor-Rotors mit einer
Rohrzange festhalten.
VORSICHT:
* Sicherstellen, daB in die Liicke zwischen Rotor
und Stator des Geblasemotors keine Fremdteile
eindringen, da der Rotor durch die Rohrzange
leicht zerkratzt werden kann und dadurch kleine
Metallpartikel erzeugt werden.
* Die Wicklung des Geblasemotors nicht mit der
Rohrzange beriihren, da die Wicklung dadurch
beschadigt werden kann.
* Die Halterung nicht durch Beriihren mit der
Rohrzange verbiegen.
2) Den Ventilatorflige! von der Welle des Geblasemotors
abziehen. Dabei den Fltigel mit der Hand drehen.
3) Der Ventilatorfliigel ist jetzt ausgebaut.
'Wieklung
Welle
wt
Stator"
4
Lécke
Halterung
Rotor
Ruckansicht Seitenansicht
Hler mu6 die Rohrzange
VORSICHT:
* Den ausgebauten Ventilatorflitgel nicht wieder
einbauen, da die Offnung (fiir die Welle) grdBer als
der Sollgr6éBe sein kann.
8. Die zwei (2) Schrauben und die zwei (2) Muttern zwischen
Geblasemotor und Geblasekanal lésen.
9. Damit ist der Geblasemotor ausgebaut.
EINBAU
1. Den Geblasekanal mit den zwei (2) Schrauben und den
zwei (2) Muttern am Geblasemotor befestigen.
2. Den Ventilatorfltigel gema8 folgender Anleitung an die
Welle des Geblasemotors befestigen.
1) Die Mitte der Halterung, welche die Welle am
Geblasemotor halt, auf einen ebenen Tisch legen.
2) Schrauben-Dichtmittel in die Offnung des Ventilatorfltigels
(far Welle) spritzen.
3) Den Ventilatorfligel an der Welle des Geblasemotors
befestigen, indem der Fliigel mit einem kleinen, leichten
Hammer oder Gummihammer hineingetrieben wird.
VORSICHT:
* Beim Einbau den Ventilatorfliige! nicht mit Gewalt
behandeln, da die Halterung sonst verbogen wird.
* Sicherstellen, daB sich der Fliigel nach dem Einbau
gut dreht.
* Sicherstellen, daf die Wellenachse nicht geneigt ist.
3. Den Geblasekanal mit einer (1) Schraube an der Garraum-
Ruckwand befestigen.
4. Den Entstérfilter am Geblasekanal und Gehausestiitze
mit einer (1) Schraube befestigen.
5. Die Kabel an den Geblasemotor anschlieBen.
& Welle
Mitte der Halterung

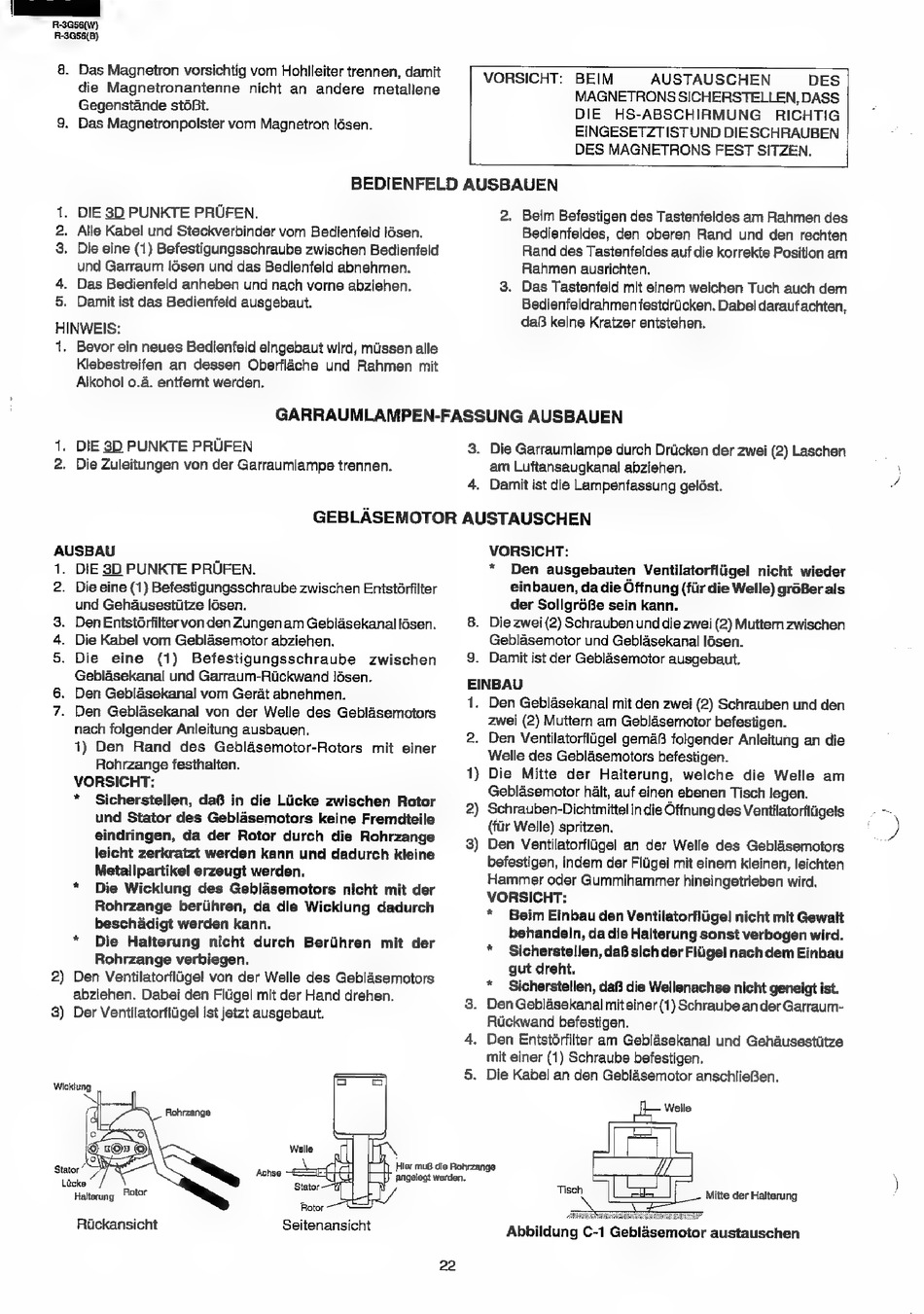

Abbildung C-1 Geblasemotor austauschen
