R-15AM
3. Trennen Sie den Heizfaden des HS-Transformators
vom HS-Kondensator.
4. Entfernen Sie die eine (1) Schraube, die den Erdan-
schluss der HS-Gleichrichtereinheit befestigt.
5. Trennen Sie die HS-Sicherung der HS-Gleichrichte-
reinheit vom HS-Kondensator.
6. Damit ist die HS-Gleichrichtereinheit ausgebaut.
7. Trennen Sie die HS-Sicherung vom HS-Transformator.
8. Damit ist die HS-Sicherung ausgebaut.
9. Entfernen Sie die eine (1) Schraube zwischen Konden-
satorträger und Garraum-Rückwand.
1. DIE 3D-PUNKTE PRÜFEN.
2. Trennen Sie das HS-Kabel der HS-Gleichrichtereinheit
und den Heizfaden des Transformators vom Magnetron.
3. Entfernen Sie die eine (1) Schraube, die den Luftkanal
des Magnetrons hält und entnehmen Sie den Luftkanal.
4. Lösen Sie die eine (1) Schraube, die die Gehäusestütze
am Magnetron befestigt.
5. Vorsichtig die vier (4) Schrauben abschrauben, die das
Magnetron an den Hohlleiter befestigen. Wenn Sie die
Schrauben entfernen, halten Sie das Magnetron fest,
BEDIENFELD
1. DIE 3D PUNKTE PRÜFEN.
2. Trennen Sie den Hauptkabelbaum von der Steuereinheit.
3. Entfernen Sie die eine (1) Schraube zwischen Bedienfel-
deinheit und Garraumstirnplatte.
4. Heben Sie die Bedienfeldeinheit an.
5. Damit ist die Bedienfeldeinheit ausgebaut.

GARRAUMLAMPE UND LAMPENFASSUNG AUSBAUEN

1. DIE 3D-PUNKTE PRÜFEN.
2. Schrauben Sie die Garraumlampe von der Lampen-
fassung ab.
3. Damit ist die Garraumlampe ausgebaut.
4. Heben Sie die Garraumlampenfassung vom Lufteinlass-
kanal an.
5. Ziehen Sie die Drähte von der Garraumlampenfassung
ab, indem Sie das Anschlussloch der Garraumlampen-
fassung mit einem kleinen Flachkopf-Schraubendreher
drücken.
6. Damit ist die Garraumlampe ausgebaut.
POSITIVE LOCK
1. DIE 3D-PUNKTE PRÜFEN.
2. Den Hebel des Positive Lock
drücken.
3. Ziehen Sie den Positive Lock
VORSICHT: BEIM ANSCHLUSS DES POSITIVE LOCK
STECKVERBINDERS AN DIE KLEMMEN
IST DARAUF ZU ACHTEN, DASS DER HEBEL
DES POSITIVE LOCK
DERS ZU IHNEN (KUNDENDIENSTTECH-
NIKER) WEIST.

MAGNETRON AUSBAUEN

BEDIENFELD AUSBAUEN

®
-STECKVERBINDER (OHNE VERKLEIDUNG) AUSBAUEN
® -Steckverbinders
®
-Steckverbinder heraus.
® -
® -STECKVERBIN-
18
10.Entfernen Sie die eine (1) Schraube zwischen Gebläse-
kanal und Rückwand.
11.Nehmen Sie den Kondensatorträger vom Gebläsekanal.
12.Nehmen Sie den Kondensator vom Kondensatorträger
ab.
13.Damit ist der Kondensator ausgebaut.
VORSICHT: BEIM AUSTAUSCHEN DER HS-GLEICH-
RICHTEREINHEIT SICHERSTELLEN,
DASS DER KATHODENANSCHLUSS
(MASSE) MIT EINER MASSE-SCHRAU-
BE AM KONDENSATORTRÄGER BEFES-
TIGT IST.
damit es nicht herunterfällt.
6. Nehmen Sie das Magnetron von dem Hohlleiter vor-
sichtig ab, damit die Magnetronantenne nicht an metal-
lene Gegenstände stößt.
VORSICHT: BEIM AUSTAUSCHEN DES MAGNET-
RONS SICHERSTELLEN, DASS DIE HS-
ABSCHIRMUNG RICHTIG EINGESETZT
IST UND DIE SCHRAUBEN DES MAG-
NETRONS FEST SITZEN.
STEUEREINHEIT
6. Entfernen Sie die fünf (5) Schrauben zwischen Steuer-
einheit und Bedienfeldrahmen.
7. Geben Sie die zwei (2) Haltezungen des Bedienfel-
drahmens frei, die die Steuereinheit am Bedienfeldrah-
men befestigen.
8. Entfernen Sie den Zeitschaltknopf vom Bedienfeld.
9. Damit ist die Steuereinheit ausgebaut.
Oven lamp
Garraumlampen-Fassung socket
Terminal
Klemme
Wire lead
Drahtleitung
Flat type small
Kleiner
screw driver
Flachschraubendreher

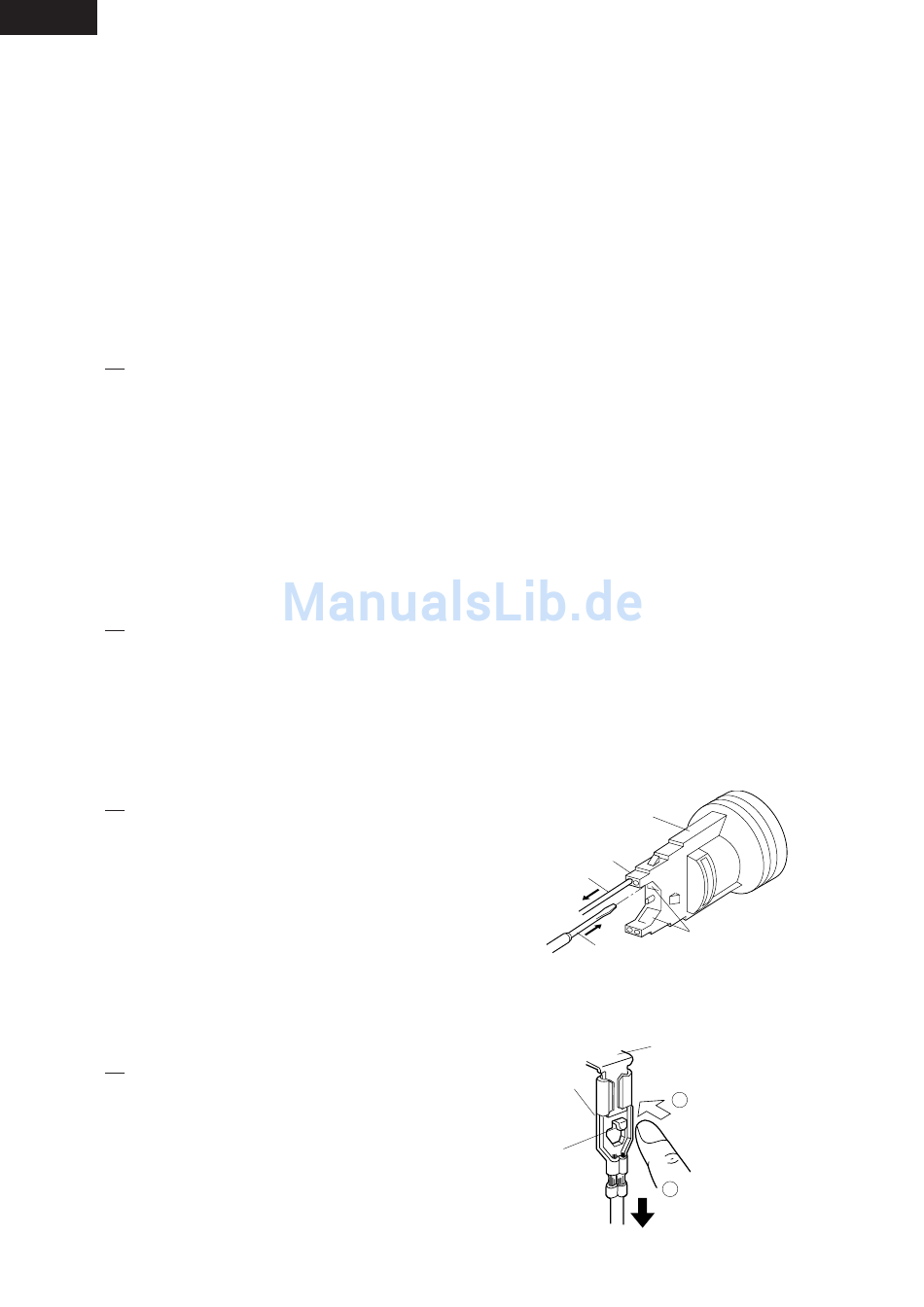

Abbildung C-1. Garraumlampenfassung
Positive Lock®
Steckverbinder
Hebel
Abbildung C-2 Positive Lock
Terminal hole
Anschlussbuchse
Klemme
1
Drücken
2
Nach unten ziehen
® -Steckverbinder
