AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN

MAGNETRON AUSBAUEN

1. DIE 3D-PUNKTE PRÜFEN.
2. Lösen Sie die zwei (2) Schrauben, die die Gehäu-
sestütze am Garraum und Magnetron halten.
3. HS-Kabel B und Heizfaden des Transformators vom
Magnetron trennen.
4. Lösen Sie die Gehäusestütze vom Garraum.
5. Lufteinlasskanal nach links bewegen.
6. Vorsichtig die zwei (2) Schrauben abschrauben, die
das Magnetron an den Hohlleiter befestigen: wenn Sie
GEBLÄSEMOTOR AUSBAUEN
AUSBAU
1. DIE 3D-PUNKTE PRÜFEN.
2. Entfernen Sie die Kabel von dem Gebläsemotor.
3. Die zwei (2) Schrauben, die den Gebläsemotor an der
Garraum-Rückwand befestigen, lösen.
4. Damit ist der Gebläsemotor ausgebaut.
5. Nehmen Sie den Ventilatorflügel wie in dem folgenden
Verfahren beschrieben von der Gebläsemotorwelle ab:
1) Halten Sie das Rotorende des Gebläsemotors mit
einer Rohrzange fest.
VORSICHT:
• Sicherstellen, dass in die Lücke zwischen Ro-
tor und Stator des Gebläsemotors keine Fremd-
teile eindringen. Der Rotor kann durch die Rohr-
zange leicht zerkratzt werden, wodurch kleine
Metallpartikel erzeugt werden könnten.
• Die Wicklung des Gebläsemotors nicht mit
der Rohrzange berühren, da die Wicklung da-
durch beschädigt werden kann.
• Die Halterung nicht durch Berühren mit der
Rohrzange verbiegen.
2) Den Ventilatorflügel von der Welle des Gebläse-
motors abziehen. Dabei den Ventilatorflügel mit der
Hand drehen.
3) Der Ventilatorflügel ist jetzt ausgebaut.
VORSICHT:
• Den ausgebauten Ventilatorflügel nicht wie-
der einbauen, da die Öffnung (für die Welle)
größer als die Soll-Größe sein kann.
6. Damit ist der Gebläsemotor ausgebaut.
Wicklung Coil
Rohrzange
Groove joint pliers
Stator
Stator
Lücke
Gap
Rotor
Rotor
Halterung Bracket
Rückansicht
Shaft
Welle
These are the position
Dies sind die Positionen, an
Axis where should be pinched
Achse
denen mit einer Rohrzange
with pliers
zusammenzudrücken ist.
Stator
Stator
Rotor
Rotor
Seitenansicht

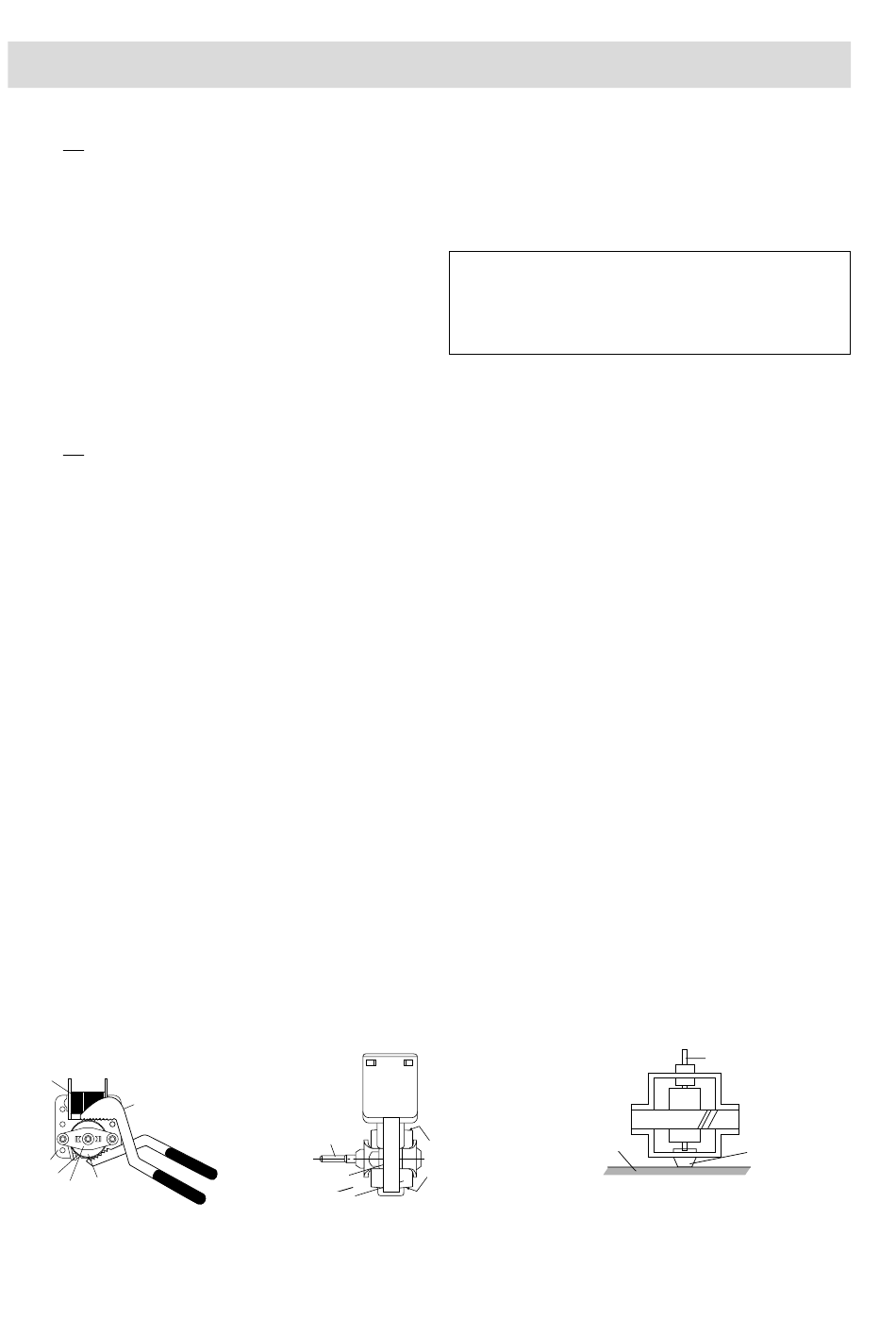

Abbildung C-1. Gebläsemotor ausbauen
R-64ST - 24
die Schrauben entfernen, halten Sie das Magnetron
fest, damit es nicht herunterfällt.
7. Nehmen Sie das Magnetron von dem Hohlleiter
vorsichtig ab, damit die Magnetronantenne nicht an
metallene Gegenstände stößt.
8. Nehmen Sie das Magnetronkissen vom Magnetron.
VORSICHT: BEIM AUSTAUSCHEN DES MAGNET-
RONS SICHERSTELLEN, DASS DIE
HS-ABSCHIRMUNG RICHTIG EINGE-
SETZT IST UND DIE SCHRAUBEN DES
MAGNETRONS FEST SITZEN.

EINBAU

1. Bauen Sie den Ventilatorflügel an der Gebläsemo-
torwelle wie in dem folgenden Verfahren beschrie-
ben ein.
1) Die Mitte des Halters, der die Welle des Gebläse-
motors stützt, auf einen ebenen Tisch legen.
2) Schrauben-Dichtmittel in die Öffnung des Ventila-
torflügels (für Welle) spritzen.
3) Den Ventilatorflügel an der Welle des Gebläsemotors
befestigen, indem der Flügel mit einem kleinen,
leichten Hammer oder Gummihammer hineinge-
trieben wird.
VORSICHT:
• Beim Einbau den Ventilatorflügel nicht mit Ge-
walt behandeln, da die Halterung sonst ver-
bogen wird.
• Sicherstellen, dass sich der Flügel nach dem
Einbau gut dreht.
• Sicherstellen, dass die Wellenachse nicht
geneigt ist.
2. Den Gebläsemotor mit den zwei (2) Schrauben an der
Garraum-Rückwand befestigen.
3. Stecken Sie die Kabel wieder in den Gebläsemotor ein.
Tisch
Table
Welle
Shaft
Mitte der
Center of
Halterung
bracket
