Magnetron Ausbauen; Einbau - Sharp R-605 Servicehandbuch

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. DIE 3D-PUNKTE PRÜFEN.
2. Lösen Sie die zwei (2) Schrauben, die die Gehäu-
sestütze am Garraum und Magnetron halten.
3. HS-Kabel B und Heizfaden des Transformators vom
Magnetron trennen.
4. Lösen Sie die Gehäusestütze vom Garraum.
5. Lufteinlasskanal nach links bewegen.
6. Nehmen Sie den Luftableiter A vom Magnetron.
7. Vorsichtig die zwei (2) Schrauben abschrauben, die
das Magnetron befestigen. Wenn Hohlleiter stützt, Sie
die Schrauben entfernen, halten Sie das Magnetron
fest, damit es nicht herunterfällt.
AUSBAU
1. DIE 3D-PUNKTE PRÜFEN.
2. Die eine (1) Schraube zwischen Entstörfilter und
Gehäusestütze entfernen.
3. Den Entstörfilter von den Haltezungen des
Gebläsekanals trennen.
4. Die Kabel des Gebläsemotors lösen.
5. Die eine (1) Schraube lösen, die den Gebläsekanal
mit der Garraumhinterwand verbindet.
6. Nehmen Sie den Gebläsekanal aus dem Gerät heraus.
7. Nehmen Sie den Ventilatorflügel von der Gebläsemo-
torwelle wie in dem folgenden Verfahren beschrie-
ben ab.
1) Das Rotorende des Gebläsemotors mit einer
Rohrzange festhalten.
VORSICHT:
• Sicherstellen, dass in der Lücke zwischen Rotor
und Stator des Gebläsemotors keine Fremdteile
eindringen. Der Rotor kann durch die
Rohrzange leicht zerkratzt werden, wodurch
kleine Metallpartikel erzeugt werden könnten.
• Die Wicklung des Gebläsemotors nicht mit
der Rohrzange berühren, da die Wicklung
dadurch beschädigt werden kann.
• Die Halterung nicht durch Berühren mit der
Rohrzange verbiegen.
2) Den Ventilatorflügel von der Welle des Gebläsemo-
tors abziehen. Dabei den Ventilatorflügel mit der
Hand drehen.
3) Der Ventilatorflügel ist jetzt ausgebaut.
VORSICHT:
• Den ausgebauten Ventilatorflügel nicht wieder
einbauen, da die Öffnung (für die Welle) größer
als die Soll-Größe sein kann.
8. Der Gebläsemotor ist jetzt ausgebaut.
Wicklung
Coil
Rohrzange
Groove joint pliers
Stator
Stator
Gap
Lücke
Rotor
Halterung Rotor
Bracket
Rückansicht

MAGNETRON AUSBAUEN

8. Nehmen Sie das Magnetron von dem Hohlleiter
9. Nehmen Sie das Magnetronkissen vom Magnetron.
GEBLÄSEMOTOR AUSBAUEN

EINBAU

1. Bauen Sie den Ventilatorflügel an der Gebläsemo-
2. Den Gebläsekanal mit einer (1) Schraube an der
3. Den Entstörfilter mit einer (1) Schraube befestigen.
4. Stecken Sie die Kabel wieder in den Gebläsemotor
Welle
Shaft
Dies sind die stützt, an denen These are the position
Achse Axis where should be pinched
mit einer Rohrzange
with pliers
zusammenzudrücken ist.
Stator
Stator
Rotor
Rotor
Seitenansicht

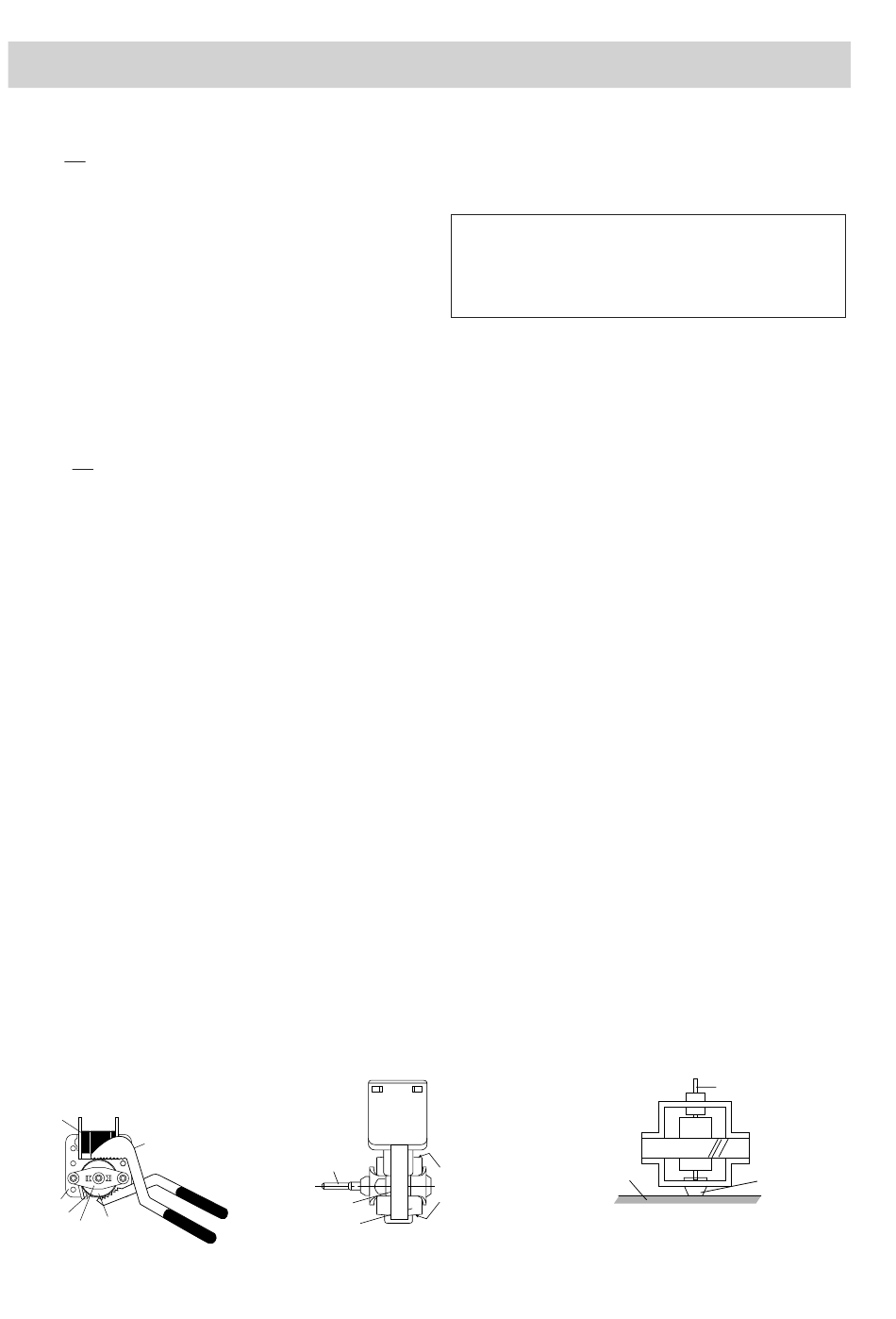

Abbildung C-1 Gebläsemotor ausbauen
R-605 - 22
vorsichtig ab, damit die Magnetronantenne nicht an
metallene Gegenstände stößt.
VORSICHT: BEIM AUSTAUSCHEN DES MAGNE-
TRONS SICHERSTELLEN, DASS DIE
HS-ABSCHIRMUNG RICHTIG EINGE-
SETZT IST UND DIE SCHRAUBEN DES
MAGNETRONS FEST SITZEN.
torwelle wie in dem folgenden Verfahren beschrie-
ben ein.
1) Die Mitte des Halters, der die Welle des
Gebläsemotors stützt, auf einen ebenen Tisch legen.
2) Schrauben-Dichtmittel in die Öffnung des
Ventilatorflügels (für Welle) spritzen.
3) Den Ventilatorflügel an der Welle des
Gebläsemotors befestigen, indem der Flügel mit
einem kleinen, leichten Hammer oder
Gummihammer hineingetrieben wird.
VORSICHT:
• Beim Einbau den Ventilatorflügel nicht mit
Gewalt behandeln, da die Halterung sonst
verbogen wird.
• Sicherstellen, dass sich der Flügel nach dem
Einbau gut dreht.
• Sicherstellen, dass die Wellenachse nicht
geneigt ist.
Garraumhinterwand befestigen.
Wenn Gebläsekanal und der Gehäusestütze be-
festigen.
ein.
Table
Tisch
Shaft Welle
Center of
Mitte der
Halterung bracket
