AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
ÜBERWACHTEN RIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER AUSBAUEN
1. ÜBERPRÜFEN SIE DIE 3D -PUNKTE.
2. Bauen Sie das Bedienfeld aus, siehe hierzu "BEDIENFELD
AUSBAUEN".
3. Die Kabel von allen Schaltern lösen.
4. Die zwei (2) Schrauben zur Befestigung des Riegel-
hakens am Garraum lösen.
5. Den Riegelhaken entfernen.
6. Entfernen Sie den (die) Schalter vom Riegelhaken,
indem Sie die sichernde Haltezunge ein wenig nach
hinten schieben und den (die) Schalter auf dem
Bedienfeld drehen.
7. Damit ist/sind der/die Schalter ausgebaut.
ÜBERWACHTEN RIEGELSCHALTER, STOPPSCHALTER UND SICHERHEITSSCHALTER EINSTELLEN
Funktionieren der überwachte Riegelschalter, Stopp-
schalter und Sicherheitsschalter wegen falscher Einste-
llung nicht einwandfrei, müssen folgende Einstellungen
vorgenommen werden.
1. ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
2. Die zwei (2) Schrauben lösen, die den Riegelhaken
am vorderen Flansch des Garraumes befestigen.
3. Bei geschlossener Tür den Riegelhaken durch Bewe-
gungen nach vorn und hinten, oben und unten einstellen.
Das Spiel der Garraumtür nach innen und außen durch
den Riegelhaken darf nicht mehr als 0,5 mm betragen.
Die Horizontalposition des Riegelhakens muss so
eingestellt werden, dass er sich an der Stelle befindet,
wo der Sicherheitsschalter beim Schließen der Tür
aktiviert wird. Die Vertikalposition des Riegelhakens
muss so eingestellt sein, dass er sich an der Stelle
befindet, wo der überwachte Riegelschalter und der
Stoppschalter beim Schließen der Tür aktiviert werden.
4. Die Schrauben mit den Unterlegscheiben fest sichern.
5. Funktionsfähigkeit aller Schalter prüfen. Wenn der
Riegelkopf bei geschlossener Tür die Kolben des
Sicherheitsschalters nicht drückt, die Position des
Riegelhakens einstellen.
Zu diesem Zeitpunkt sollte der Riegelkopf die Press-
kolben des überwachten Riegelschalters und Stopp-
schalters drücken. Wird der Riegelkopf nicht gegen
den überwachten Riegelschalter und Stoppschalter bei
geschlossener Tür gedrückt, müssen zwei (2) Halte-
schrauben zwischen Riegelhaken und dem vorderen
Flansch des Garraums gelöst werden.
Nach der Einstellung Folgendes überprüfen:
1. Das Spiel der verriegelten Garraumtür darf nicht mehr
als 0,5 mm betragen. Zunächst die Position des
Riegelhakens durch Drücken und Ziehen am oberen
Teil der Garraumtür zur Gerätestirnseite überprüfen.
AUSBAU
1. Trennen Sie den Herd von der Stromversorgung ab.
2. Tür ein wenig öffnen.
3. Einen Spachtel (ca. 0,5 mm dick) in den Spalt zwischen
Drosselabdeckung und Türrahmen - siehe Abbildung
C-7 - schieben, um das Eingriffsteil zu lösen.
4. Die Drosselabdeckung aus dem Türrahmen lösen.
Dann die Position des unteren Riegelhakens durch
Drücken und Ziehen am unteren Teil der Garraumtür
zur Gerätestirnseite überprüfen. Bei beiden darf das
Spiel höchstens 0,5 mm betragen.
2. Wenn die Tür geöffnet wird, öffnen die Kontakte (COM-
NO) des Stoppschalters und überwachten Riegel-
schalters innerhalb der 1,8 mm Lücke zwischen der
rechten Seite der Garraum-Stirnseite und der Tür.
3. Die Kontakte (COM-NO) des Stoppschalters schließen,
wenn die Tür geschlossen wird.
4. Wenn die Tür geschlossen wird, müssen sich die
Kontakte (COM-NC) des Sicherheitsschalters und
überwachten Riegelschalters öffnen. Und die Kontakte
(COM-NO) der Schalter werden geschlossen.
5. Bringen Sie das Gehäuse wieder an und überprüfen
Sie das Gerät im Türbereich auf Mikrowellen-Leck-
strahlung. Verwenden Sie dabei ein vorschriftsmäßiges
Mikrowellen-Messgerät. (Siehe Abschnitt "Messung
der Mikrowellenstrahlung".)

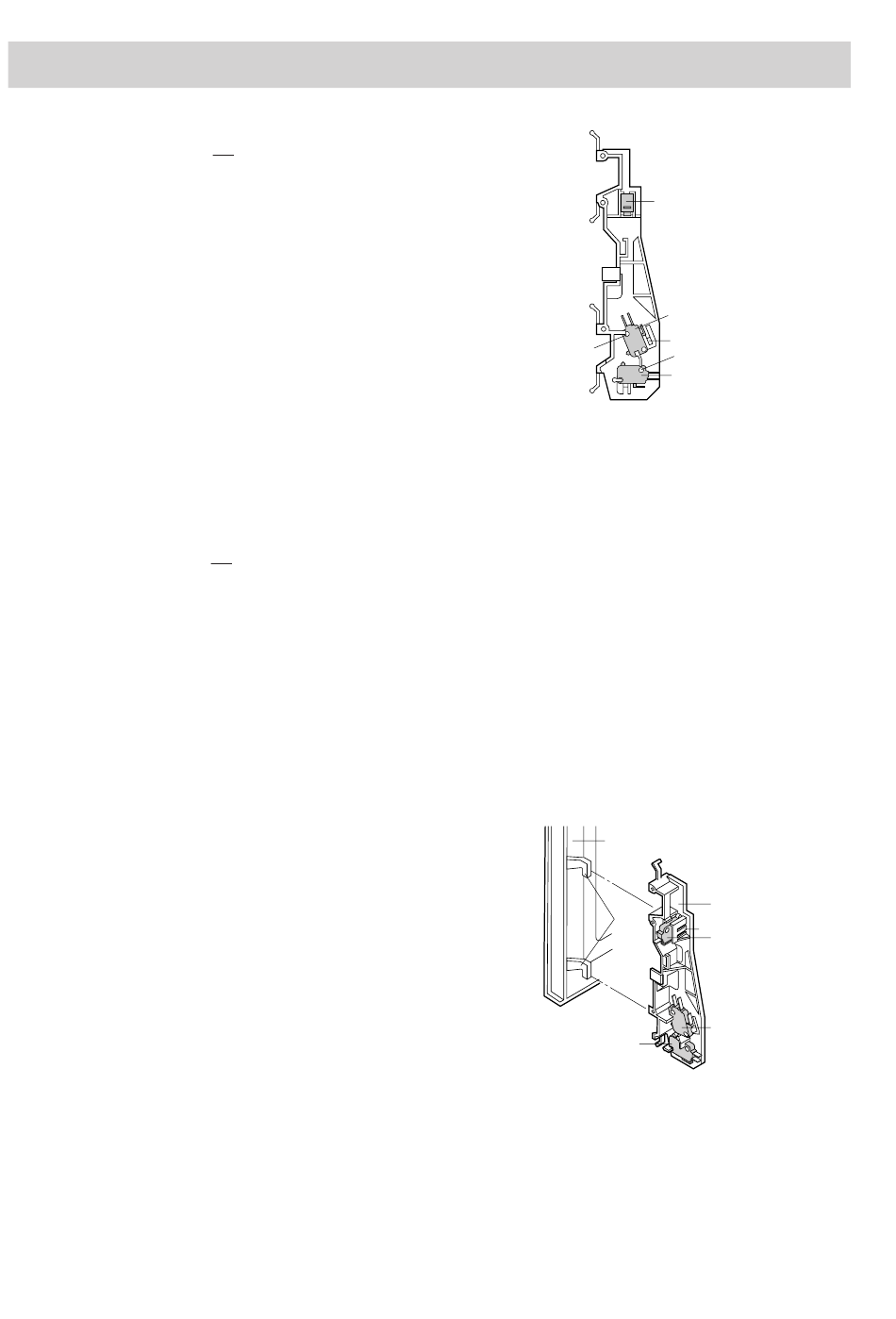

Abbildung C-6. Riegelschalter einstellen
TÜRAUSTAUSCH
5. Damit ist die Drosselabdeckung ausgebaut.
HINWEIS: Wenn an der Tür eine Reparatur durchge-
