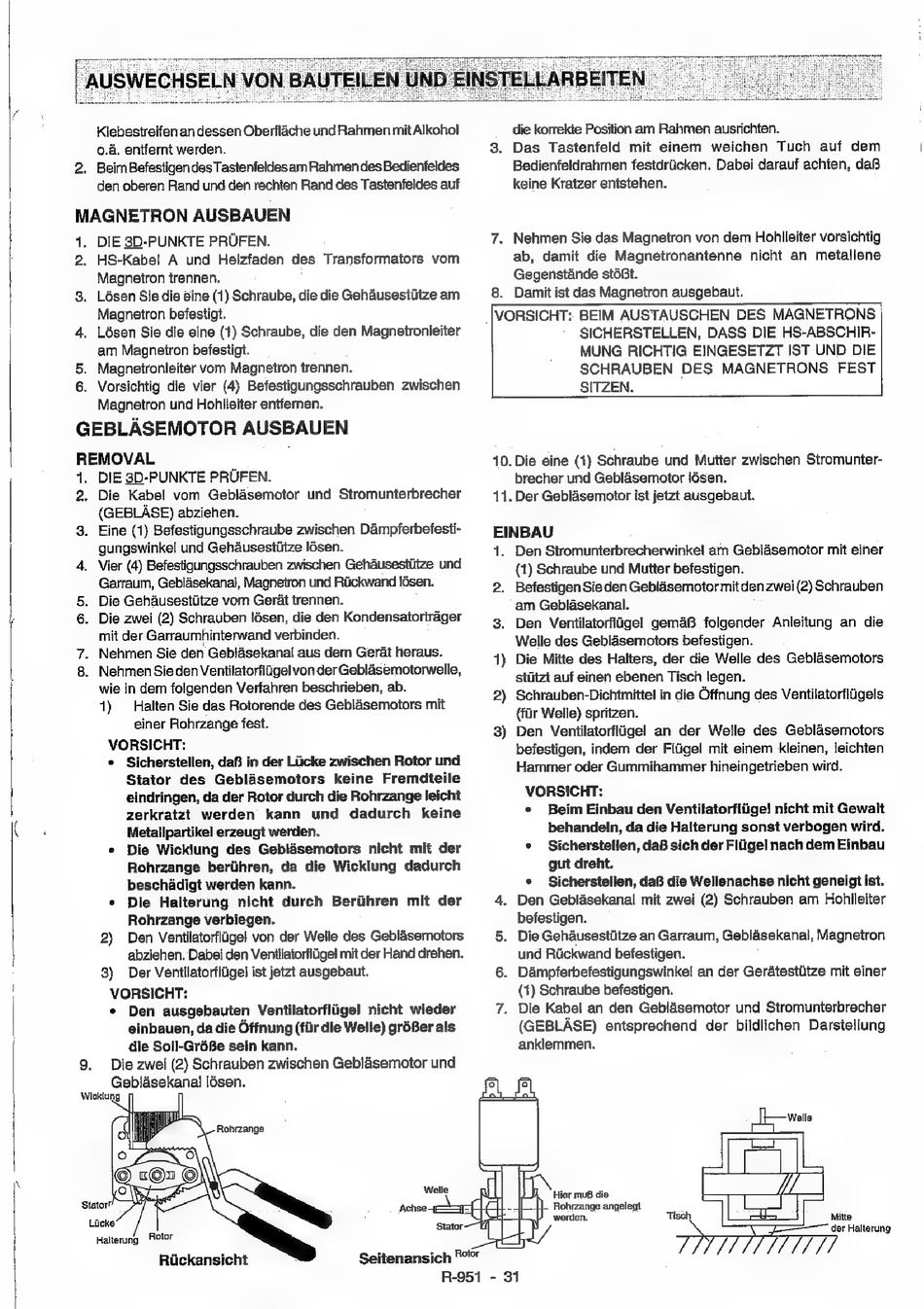

Magnetron Ausbauen; Geblasemotor Ausbauen; Einbau - Sharp R-951 Serviceanleitung

Klebestreifen an dessen Oberflache und Rahmen mit Alkohol
0.4. entfernt werden.
2. BeimBefestigendes TastenfeldesamRahmendes Bedienfeldes
den oberen Rand und den rechten Rand des Tastenfeldes auf
MAGNETRON AUSBAUEN
4. DIE 3D-PUNKTE PRUFEN.
2, HS-Kabel A und Heizfaden des Transformators vom
Magnetron trennen. :
3. Lésen Sie die eine (1) Schraube, die die Gehausestiitze am
Magnetron befestigt.
4. Lésen Sie die eine (1) Schraube, die den Magnetronleiter
am Magnetron befestigt.
5. Magnetronleiter vom Magnetron trennen.
6. Vorsichtig die vier (4) Befestigungsschrauben zwischen
Magnetron und Hohlleiter entfernen.
GEBLASEMOTOR AUSBAUEN
REMOVAL
4. DIE 3D-PUNKTE PRUFEN:
2. Die Kabel vom Geblasemotor und Stromunterbrecher
(GEBLASE) abziehen.
3. Eine (1) Befestigungsschraube zwischen Dampferbefesti-
gungswinkel und Gehausestitze ldsen.
4. Vier (4) Befestigungsschrauben zwischen Gehausesttitze und
Garraum, Geblasekanal, Magnetron und Riickwand lésen.
5. Die Gehausestitze vom Gerat trennen.
6. Die zwei (2) Schrauben lésen, die den Kondensatortrager
mit der Garraumhinterwand verbinden.
7. Nehmen Sie den Geblasekanal aus dem Gerat heraus.
8. Nehmen Sie den Ventilatorfliigel von der Geblasemotorwelle,
wie in dem folgenden Verfahren beschrieben, ab.
1) Halten Sie das Rotorende des Geblasemotors mit
einer Rohrzange fest.
VORSICHT:
© Sicherstellen, daB in der Liicke zwischen Rotor und
Stator des Geblasemotors keine Fremdteile
eindringen, da der Rotor durch die Rohrzange leicht
zerkratzt werden kann und dadurch keine
Metallpartikel erzeugt werden.
¢ Die Wicklung des Geblasemotors nicht mit der
Rohrzange berihren, da die Wicklung dadurch
beschadigt werden kann.
* Die Halterung nicht durch Berihren mit der
Rohrzange verbiegen.
2) Den Ventilatorfltigel von der Welle des Geblasemotors
abziehen. Dabei den Ventilatorfltigel mit der Hand drehen.
8) Der Ventilatorfliigel ist jetzt ausgebaut.
VORSICHT:
¢ Den ausgebauten Ventilatorfligel nicht wieder
einbauen, da die Offnung (fiir die Welle) gréBer als
die Soll-GréBe sein kann.
9. Die zwei (2) Schrauben zwischen Geblasemotor und
Geblasekanal ldsen.
Wicklung
Rohrzange
Halterung Rotor
Riickansicht
Seitenansich ®°"
R-951 - 31
8.
VORSICHT: BEIM AUSTAUSCHEN DES MAGNETRONS
die korrekte Position am Rahmen ausrichten.
Das Tastenfeld mit einem weichen Tuch auf dem
Bedienfeldrahmen festdriicken. Dabei darauf achten, daB
keine Kratzer entstehen.
Nehmen Sie das Magnetron von dem Hohlleiter vorsichtig
ab, damit die Magnetronantenne nicht an metallene
Gegenstande st68t.
Damit ist das Magnetron ausgebaut.
SICHERSTELLEN, DASS DIE HS-ABSCHIR-
MUNG RICHTIG EINGESETZT IST UND DIE
SCHRAUBEN DES MAGNETRONS FEST
SITZEN.
10. Die eine (1) Schraube und Mutter zwischen Stromunter-
brecher und Geblasemotor lésen.
11. Der Geblasemotor ist jetzt ausgebaut.
EINBAU
4.
2.
3.
1)
2)
3)
Den Stromunterbrecherwinkel am Geblasemotor mit einer
(1) Schraube und Mutter befestigen.
Befestigen Sie den Geblasemotor mitden zwel (2) Schrauben
am Geblasekanal.
Den Ventilatorfltigel gemaB folgender Anleitung an die
Welle des Geblasemotors befestigen.
Die Mitte des Halters, der die Welle des Geblasemotors
stiitzt auf einen ebenen Tisch legen.
Schrauben-Dichtmittel in die Offnung des Ventilatorfldigels
{fiir Welle) spritzen.
Den Ventilatorfligel an der Welle des Geblasemotors
befestigen, indem der Fitige! mit einem kleinen, leichten
Hammer oder Gummihammer hineingetrieben wird.
VORSICHT:
¢ Beim Einbau den Ventilatorfliige! nicht mit Gewalt
behandeln, da die Halterung sonst verbogen wird.
¢ Sicherstellen, daB sich der Fliigel nach dem Einbau
gut dreht.
¢ Sicherstellen, daB die Wellenachse nicht geneigt ist.
Den Geblasekanal mit zwei (2) Schrauben am Hohlleiter
befestigen.
Die Gehausestiitze an Garraum, Geblasekanal, Magnetron
und Riickwand befestigen.
Dampferbefestigungswinkel an der Geratestiitze mit einer
(1) Schraube befestigen.
Die Kabel an den Geblasemotor und Stromunterbrecher
(GEBLASE) entsprechend der bildlichen Darstellung
anklemmen.
Welle
; oS]
Uh
[ae |
LITT 1.
Hier muB die
Rohrzange angelegt
werden,
Tisch Mitte
der Halterung
//
