• Rifiuto: reazione improvvisa del pezzo a causa di una lama della
sega bloccata, inceppata o disallineamento del pezzo tagliato con la
sega circolare, o quando una parte del pezzo viene catturata tra la
lama della sega circolare e la guida parallela o altro oggetto fisso.

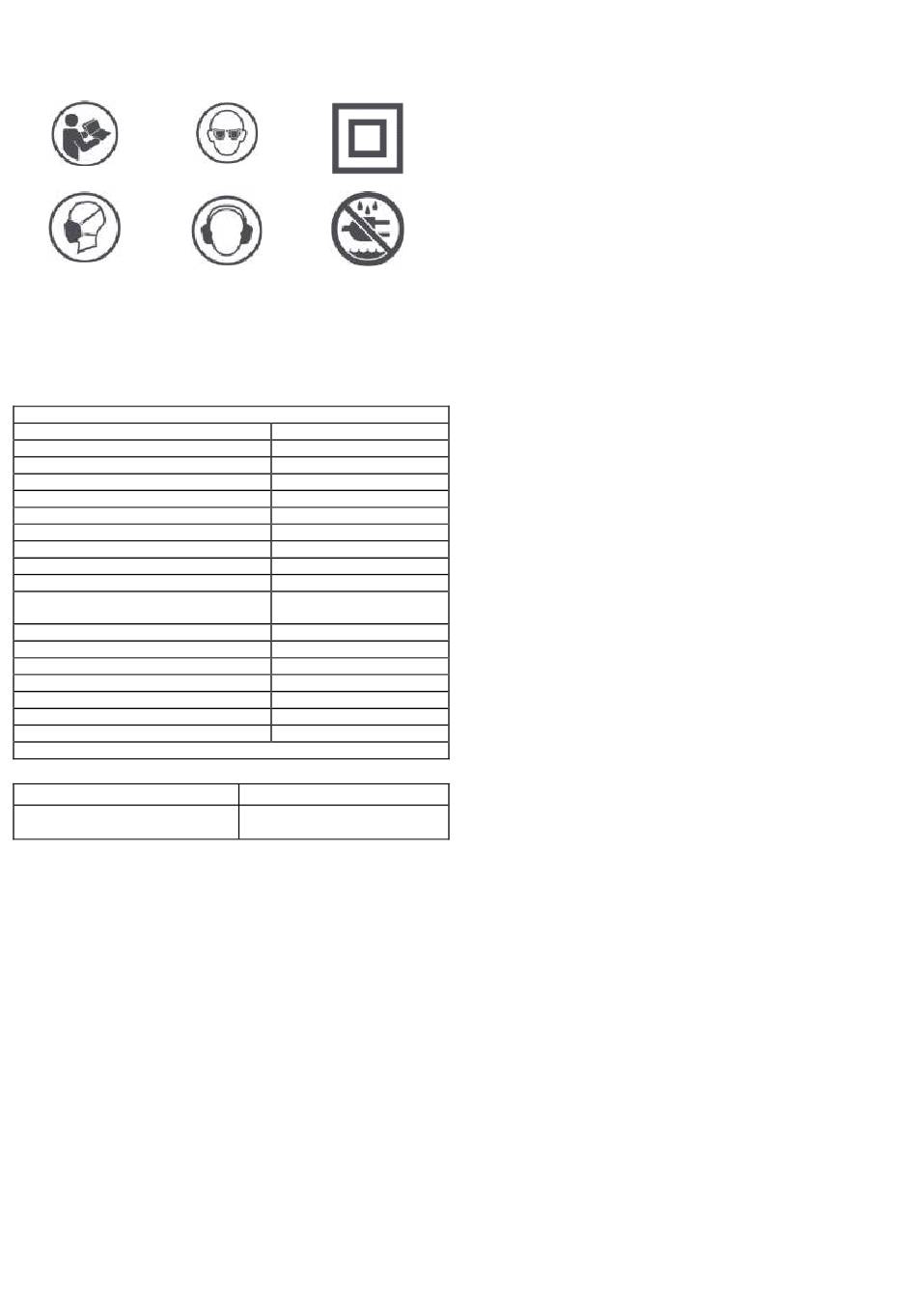

Spiegazione dei simboli
1
4
1. Leggi il manuale
2. Usa una protezione per gli occhi
3. La seconda classe di protezione
4. Utilizzare una protezione respiratoria
5. Indossare protezioni per l'udito
6. Non lasciarlo esposto a pioggia o umidità

DATI TECNICI

Sega circolare 59G823
Parametro
Tensione
Frequenza
Potenza
Velocità di rotazione a vuoto
Diametro della manopola
Diametro foro disco
Spessore quadrante
Spessore disco spaccalegna
La dimensione del piano del tavolo
La dimensione dell'estensione del piano
di lavoro
Massima profondità di taglio per 45 °
Massima profondità di taglio per 0 °
Regolazione dell'inclinazione della lama
Classe di protezione
Livello di sicurezza
Messa
Anno di produzione
59G823 indica sia il tipo che la designazione della macchina

DATI SU RUMORE E VIBRAZIONI

Livello di pressione sonora
Il livello di potenza sonora misurato
Informazioni su rumore e vibrazioni
Il livello di rumore emesso da un dispositivo è descritto da: il livello della
pressione sonora emessa LpA e il livello di potenza sonora LWA (dove K
è l'incertezza di misura).
Le seguenti informazioni: livello di pressione sonora emessa LpA, livello
di potenza sonora LWA e accelerazione di vibrazione ah sono state
misurate secondo EN 62841-1.
ELEMENTI DEL DISPOSITIVO
La struttura del dispositivo è mostrata in Figura U, dove:
1. Guida longitudinale
2. Protezione per sega circolare
3. Cuneo a strappo
4. Cricchetto antirinculo
5. Guida laterale
6. Manopola dell'angolo di inclinazione della guida
7. Ruote di trasporto
8. Interruttore on/off con chiave
9. In piedi
10. Blocco smusso
11. Manopola di regolazione dell'altezza della lama
12. Manopola di blocco cremagliera
13. Regolazione dell'angolo della lama
14. Blocco dell'estensione da tavolo
15. Piano del tavolo
16. Blocco recinzione parallela
17. Estensione del piano del tavolo.
18. Chiave
2
3
5
6
Valore
230 V CA
50 Hz
1600 W, S6 20% 2000 W
4800 giri/min
254 mm
30 mm
2,8 mm
2,5 mm
670 x 560 mm
1040 x 560 mm
55 mm
80 mm
0-45 °
II
IPX0
31 kg
LpA = 92,6 dB (A) K = 3 dB (A)
LWA = 105,6 dB (A) K = 3 dB
(A)
Accessori
1. Supporto pieghevole
2. chiavi
3. chiave a brugola
4. Connettore

PREPARAZIONE AL LAVORO

Disimballaggio
Nota: per evitare il rischio di accensioni involontarie o scosse elettriche
durante il disimballaggio e il montaggio, non collegare l'utensile elettrico
alla rete. Il cavo deve essere scollegato quando la sega non è in uso.
Prima di smaltire l'imballaggio, assicurarsi che il kit sia completo. Non
tentare di assemblare la sega se manca qualche componente. Non
tentare di collegarsi alla rete o accendere la sega prima che tutti i suoi
elementi siano stati installati correttamente.
Protezione della lama e coltello divisore
Utilizzare sempre una protezione della lama e un coltello divisorio durante
il taglio. Ciò riduce il rischio di contraccolpo e protegge le mani dal contatto
con la lama.
spintore
Lo spintore dovrebbe essere lungo circa 400 mm e largo 50 mm. Per
rigidità, dovrebbe essere di almeno 10 mm di spessore. Il comfort sarà
fornito da bordi arrotondati. Dovrebbe terminare con un rientro che
consente la pressione e la spinta del materiale lavorato. Il compito dello
spintore è di tenere la mano a distanza di sicurezza dalla sega.
Allestimento del supporto (fig. A1, A2, A3, A4, A5)
Il corretto posizionamento del supporto della sega ne consente l'uso, la
piegatura e il trasporto. Le gambe sono bloccate con le manopole di
blocco.
• In posizione di partenza, posizionare la sega sulle ruote (A1).
Sblocca le gambe anteriori. Ripiegarli e bloccarli (A2), quindi
sbloccare le gambe posteriori.
• Sollevare la sega dall'altro lato (A3). Le gambe si apriranno. Quando
sono nella posizione corretta, bloccare (A4).
• È possibile regolare la posizione della sega serrando e svitando i
supporti per le gambe (A5).
L'ordine dei passaggi è indicato dai numeri sulle immagini.
Ripiegamento del treppiede (fig. B1, B2, B3, B4)
Afferrare il bordo del tavolo, sbloccare le gambe lato ruota (B1).
Posizionare la motosega sulle ruote piegando le gambe (B2). Bloccare.
Sbloccare l'altra coppia di gambe (B3) e appoggiare la sega a terra con le
gambe piegate. Bloccare (B4).
Trasporto della sega (Figg. C1, C2)
Le gambe anteriori possono essere utilizzate come maniglia per il
trasporto della sega su ruote.
Regolazione del coltello divisore (fig. D1, D2)
Il coltello divisore può essere impostato su due posizioni: la posizione di
immagazzinamento (D1) e la posizione di lavoro (D2). Per impostazione
predefinita, il cuneo è nella posizione di conservazione.
Impostazione del cuneo in posizione di lavoro
• Togli il coperchio
• Sollevare la lama della sega nella posizione più alta ruotando la
manopola di regolazione dell'altezza in senso orario. Assicurarsi che
l'angolo della lama (obliquo) sia 0°. Il bisello dovrebbe essere
bloccato.
• Sbloccare il cuneo tirando verso l'alto la leva di blocco.
• Tirare il cuneo fino alla posizione di lavoro. I fori devono essere
allineati con i perni sull'alloggiamento.
• Bloccare il cuneo portando la leva in posizione inferiore (assicurarsi
che il cuneo sia correttamente bloccato)
• Installa la copertura.
Mettere il cuneo nella posizione di conservazione
Ripetere i passaggi da 1 a 3. Far scorrere il cuneo verso il basso nella
posizione di conservazione. Blocca il cuneo. Abbassare la lama della sega
nella posizione più bassa. Il cuneo dovrebbe essere sotto il piano del
tavolo.
Regolazione della posizione del cuneo rispetto alla lama (fig. D3)
Nota: per evitare lesioni personali, scollegare sempre la sega dalla fonte
di alimentazione prima di effettuare qualsiasi impostazione. Il cuneo deve
essere perfettamente parallelo alla lama della sega. Per regolare la
posizione del cuneo, allentare le due viti (D3 - 1), quindi impostare il cuneo
nella posizione corretta. Dopo aver impostato la posizione, bloccare
nuovamente il cuneo.
83
1 pz
2 pezzi
1 pz
1 pz
