zaagopzetstuk passen, lopen asymmetrisch, waardoor u de controle
over de machine verliest.
h) Gebruik nooit beschadigde of verkeerde zaagbladbevestigingen,
zoals flenzen, cirkelzaagringen, bouten of moeren. Deze
bevestigingsmiddelen zijn speciaal ontworpen voor de zaag voor een
veilige werking en optimale prestaties.
i) Stap nooit op een tafelzaag en gebruik deze nooit als kruk. Ernstig
letsel kan optreden als het gereedschap wordt gekanteld of als u per
ongeluk in contact komt met het snijgereedschap.
Zorg ervoor dat het mes zo is geïnstalleerd dat het in de juiste
j)
richting draait. Gebruik geen slijpschijven, staalborstels of
schuurschijven op de tafelzaag. Het onjuist installeren van de
cirkelzaag of het gebruik van accessoires die niet worden aanbevolen,
kan leiden tot ernstig letsel.
Aanvullende veiligheidsvoorschriften
1. Niet gebruiken in gevaarlijke omstandigheden. Gebruik geen
elektrisch gereedschap in natte of regenachtige omgevingen. De
werkplek moet goed verlicht zijn.
2. Overbelast het apparaat niet. De bediening zal veiliger en effectiever
zijn met behoud van het juiste werktempo.
3. Gebruik de juiste kabel. Zorg ervoor dat uw verlengsnoer in goede
staat is. Als u een verlengsnoer gebruikt, zorg er dan voor dat het
geschikt is voor de elektriciteit die uw product zal gebruiken.
Ondermaatse kabel zorgt ervoor dat de netspanning daalt, wat
resulteert in stroomverlies en oververhitting.
4. Gebruik geschikte
handschoenen, stropdassen of sieraden die verstrikt kunnen raken in
bewegende delen. Het wordt aanbevolen om antislipschoenen te
dragen. Draag een hoed om je haar te beschermen.
5. Gebruik oogbescherming. Het wordt ook aanbevolen om
ademhalingsbescherming (maskers) te gebruiken.
6. Gebruik alleen verlengsnoeren met elektrische specificaties die
overeenkomen met het product. Gebruik geen beschadigde
verlengsnoeren. Controleer het verlengsnoer voor gebruik en vervang
het indien beschadigd. Trek niet aan het snoer wanneer u het
loskoppelt. Houd het snoer uit de buurt van hitte en scherpe randen.
Haal altijd het verlengsnoer uit het stopcontact voordat u het product
loskoppelt van een verlengsnoer.
7. Snijd geen complexe, voorgemonteerde items door.
Verklaring van termen
• Snijden: Snijden om een element in 2 delen te splitsen.
• Pusher: langwerpig gereedschap dat wordt gebruikt om een
werkstuk naar het doel te verplaatsen.
• Bediening uit de vrije hand: "Met de hand" betekent dat u uw handen
gebruikt om het werkstuk te ondersteunen of te geleiden in plaats
van de schuif- of afschuinindicator te gebruiken.
• Afwijzing: Plotselinge reactie van het werkstuk door een
vastgeklemd, vastgelopen zaagblad of verkeerde uitlijning van het
werkstuk dat is gesneden met de cirkelzaag, of wanneer een deel
van het werkstuk klem komt te zitten tussen het cirkelzaagblad en
de parallelaanslag of een ander vast object.

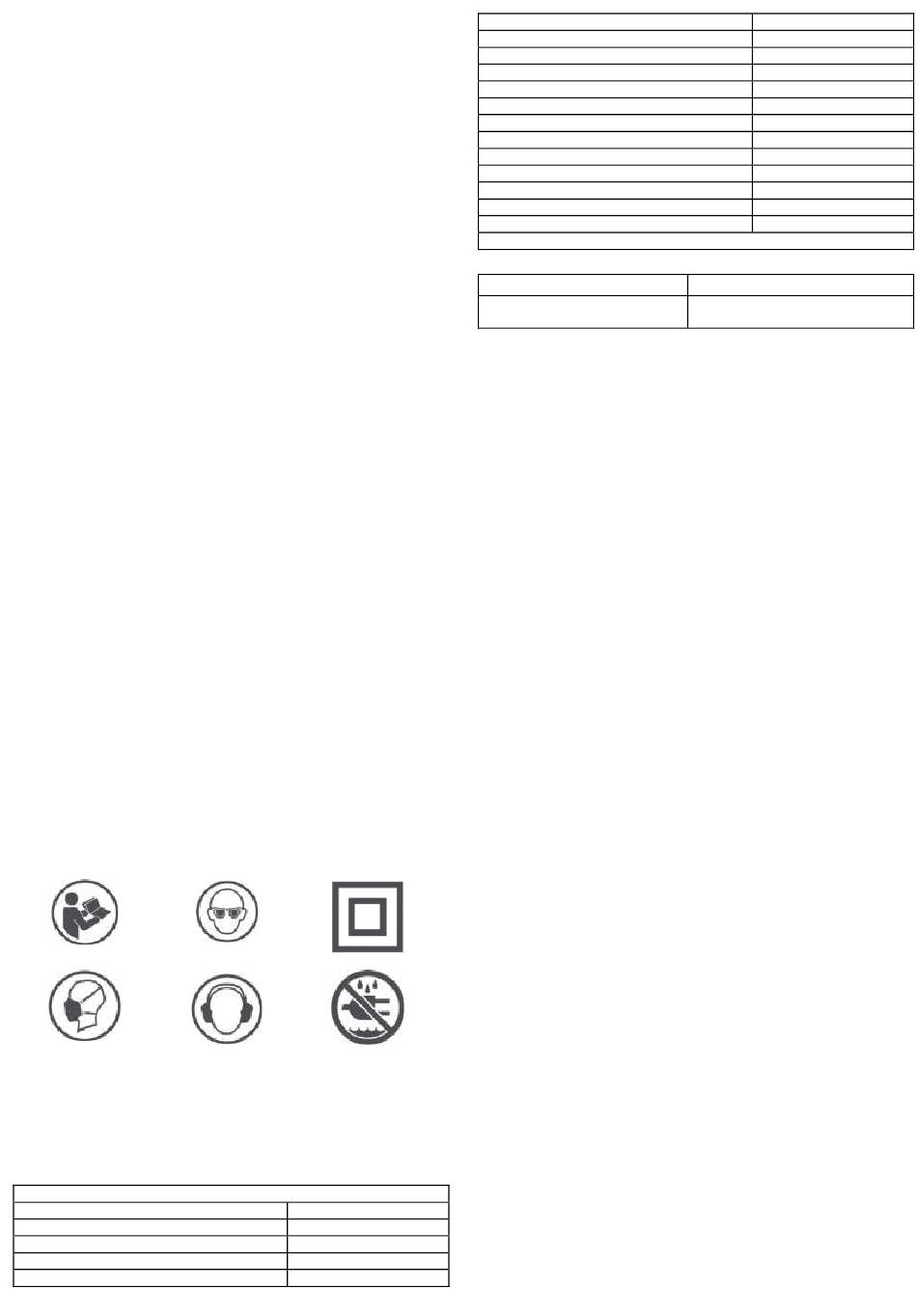

Verklaring van symbolen
1
4
1. Lees de handleiding
2. Gebruik oogbescherming
3. De tweede klasse van bescherming
4. Gebruik adembescherming
5. Draag gehoorbescherming
6. Laat het niet blootgesteld aan regen of vocht

TECHNISCHE DATA

Cirkelzaag 59G823
Parameter
Spanning
Frequentie
Stroom
Rotatiesnelheid onbelast
kleding. Draag geen losse
2
5
Waarde
230V AC
50 Hz
1600W, S6 20% 2000W
4800 tpm
wijzerplaat diameter
Diameter schijfboring:
Dikte wijzerplaat:
Dikte van kloofschijven
De grootte van het tafelblad:
De grootte van de aanrechtverlenging:
Maximale zaagdiepte voor 45 °
Maximale zaagdiepte voor 0 °
Afstelling van de afschuining van het mes
Beschermingsklasse
Niveau van beveiliging
Massa
Productiejaar
59G823 staat voor zowel het type als de aanduiding van de machine

GELUIDS- EN TRILLINGSGEGEVENS

Geluidsdruk niveau
Het
geluidsvermogensniveau
Informatie over geluid en trillingen
Het geluidsniveau van een apparaat wordt beschreven door: het niveau
van de uitgezonden geluidsdruk LpA en het geluidsvermogensniveau
LWA (waarbij K de meetonzekerheid is).
De volgende
geluidsvermogensniveau LWA en trillingsversnelling ah zijn gemeten
kleding,
volgens EN 62841-1.
APPARAATELEMENTEN
De structuur van het apparaat wordt getoond in figuur U, waar:
1. Longitudinale gids
2. Cirkelzaagbescherming
3. Spuitwig
4. Anti-terugslag ratel
5. Zijgeleider
6. Gids schuine hoek knop:
7. Transportwielen
8. Aan/uit schakelaar met een sleutel
9. Stellage
10. Schuine vergrendeling
11. Instelknop bladhoogte
12. Rekvergrendelingsknop
13. De hoek van het mes aanpassen
14. Tafelbladverlenging slot
15. Tafelblad
16. Rip hek slot
17. Verlenging van het tafelblad.
18. Toets
Accessoires
1. Opvouwbare standaard 1 stuk
2. Sleutels
3. inbussleutel
4. Connector
VOORBEREIDING OP HET WERK
Uitpakken
Opmerking: Om het risico van onbedoeld inschakelen of elektrische
schokken bij het uitpakken en monteren te voorkomen, mag u het
3
elektrische gereedschap niet op het elektriciteitsnet aansluiten. Het snoer
moet worden losgekoppeld wanneer de zaag niet in gebruik is.
Zorg ervoor dat de set compleet is voordat u de verpakking weggooit.
Probeer de zaag niet in elkaar te zetten als er een onderdeel ontbreekt.
Probeer niet op het lichtnet aan te sluiten of de zaag aan te zetten voordat
alle onderdelen correct zijn geïnstalleerd.
6
Mesbeschermer en spouwmes
Gebruik bij het snijden altijd een beschermkap en een spouwmes. Dit
vermindert het risico op terugslag en beschermt uw handen tegen contact
met het mes.
Opdringer
De stamper moet ongeveer 400 mm lang en 50 mm breed zijn. Voor
stijfheid moet het minimaal 10 mm dik zijn. Comfort wordt geboden door
afgeronde randen. Het moet eindigen met een streepje dat druk en duwen
van het verwerkte materiaal mogelijk maakt. Het is de taak van de duwer
om uw hand op veilige afstand van de zaag te houden.
Opstelling van de standaard (fig. A1, A2, A3, A4, A5)
87
LpA = 92,6 dB (A) K = 3 dB (A)
gemeten LWA = 105,6 dB (A) K = 3 dB (A)
gegevens: uitgezonden geluidsdrukniveau
2 stuks
1 stuk
1 stuk
254 mm
30 mm
2,8 mm
2,5 mm
670 x 560 mm
1040 x 560 mm
55 mm
80 mm
0-45 °
II
IPX0
31 kg
LpA,
