Zpětný ráz je důsledkem nesprávného použití pily a/nebo nesprávného
zacházení nebo abnormálních pracovních podmínek a lze mu zabránit
přijetím příslušných opatření, jak je uvedeno níže.
Nikdy nestůjte přímo v řadě s kotoučovou pilou. Vždy stůjte na
a)
stejné straně pilového kotouče jako vodicí lišta. Zpětný ráz může
vrhnout obrobek vysokou rychlostí směrem ke komukoli stojícímu před
kotoučovou pilou a v řadě s kotoučovou pilou.
Nikdy nesahejte přes kotoučovou pilu nebo za kotoučovou pilu,
b)
abyste táhli nebo podpírali obrobek. Mohlo by dojít k náhodnému
kontaktu s kotoučovou pilou nebo ke zpětnému rázu, který může
vtáhnout prsty do kotoučové pily.
Nikdy nedržte obrobek a netlačte na obrobek, který je odřezáván
c)
rotační kotoučovou pilou. Vyvíjení tlaku na obrobek při řezání
kotoučovou pilou může způsobit zachycení a zpětný ráz.
Vyrovnejte lištu tak, aby byla rovnoběžná s čepelí. Nesprávné
d)
vyrovnání vodítka upne obrobek v kotoučové pile a způsobí odmítnutí.
Použijte vodítko kotouče pro vedení obrobku vzhledem ke stolu
e)
a vodítko, když se provádí částečný řez, jako je spojování,
obložení nebo řezání. Vedení listu pomáhá řídit obrobek v případě
zpětného rázu.
Podepřete velké panely, abyste minimalizovali riziko skřípnutí a
f)
kopnutí čepele. Velké panely mají tendenci padat vlastní vahou.
Podpěra (podpěry) by měla být umístěna pod všechny části panelu
visící za deskou stolu.
Při řezání obrobku, který je zkroucený, zalomený, zkroucený nebo
g)
který nemá rovnou hranu, která by jej vedla pomocí indikátoru
úkosu nebo podél vodítka, buďte mimořádně opatrní. Zkroucený,
zamotaný nebo zkroucený obrobek je nestabilní a způsobuje, že řez
není vyrovnán s kotoučovou pilou, což způsobuje zachycení a
odmítnutí
Nikdy neřežte více než jeden obrobek, ať už svisle nebo
h)
vodorovně. Kotoučová pila by mohla sebrat alespoň jeden z nich a
způsobit zpětný ráz.
Pokud znovu spouštíte pilu s kotoučovou pilou v obrobku,
i)
vycentrujte pilový kotouč v zářezu tak, aby zuby pily
nezasahovaly do materiálu. Pokud se pila zachytí v obrobku, může
obrobek zvednout a způsobit zpětný ráz při opětovném spuštění pily.
Udržujte kotoučové pily čisté, ostré a s potřebným otvorem.
j)
Nikdy nepoužívejte zkroucené kotoučové pily nebo pily s
ohnutými nebo zlomenými zuby. Ostré a správně nastavené
kotouče pily minimalizují zachycení, zadření a zpětný ráz.
Upozornění na stolní pilu
Vypněte stolní pilu a odpojte napájecí kabel, když vyjímáte vložku
a)
stolu, vyměňujete kotoučovou pilu nebo seřizujete štípací nůž,
zařízení proti zpětnému rázu nebo chránič kotoučové pily a když
je stroj ponechán bez dozoru.. Preventivní opatření zabrání
nehodám.
Nikdy nenechávejte běžící stolní pilu bez dozoru. Vypněte nářadí
b)
a neopouštějte nářadí, dokud se úplně nezastaví. Běžící řetězová
pila bez dozoru představuje nekontrolované nebezpečí.
Stolní pilu umístěte na rovné, dobře osvětlené místo, kde si
c)
můžete podepřít nohy a udržet rovnováhu. Doporučuje se
instalovat na místo s dostatečným prostorem, aby se snadno
vyrovnalo s velikostí obrobku. Těsné, tmavé prostory a nerovné,
kluzké podlahy způsobují nehody.
Často čistěte a odstraňujte piliny pod stolní pilou a/nebo
d)
sběračem prachu. Nahromaděné piliny jsou hořlavé a může dojít k
samovznícení.
Stolní pila by měla být bezpečně připevněna. Stolní pila, která není
e)
dostatečně zajištěna, se může pohnout nebo převrátit.
Před zapnutím stolní pily odstraňte ze stolu nástroje, kusy dřeva
f)
atd. Rozptýlení nebo potenciální zaseknutí mohou být nebezpečné.
Vždy používejte kotoučové pily správné velikosti a tvaru
g)
(diamantové místo kulatých) montážních otvorů. Kotoučové pily,
které nepasují do nástavce pily, poběží asymetricky, což má za
následek ztrátu kontroly.
Nikdy nepoužívejte poškozené nebo nesprávné upevňovací
h)
prvky pilového kotouče, jako jsou příruby, podložky kotoučové
pily, šrouby nebo matice. Tyto upevňovací prvky byly speciálně
navrženy pro pilu pro bezpečný provoz a optimální výkon.
Nikdy nestoupejte na stolní pilu ani ji nepoužívejte jako stoličku.
i)
Při naklonění nástroje nebo náhodném kontaktu s řezným nástrojem
může dojít k vážným zraněním.
Ujistěte se, že je nůž nainstalován tak, že se otáčí správným
j)
směrem. Na stolní pilu nepoužívejte brusné kotouče, drátěné
kartáče nebo brusné kotouče. Nesprávná instalace kotoučové pily
nebo používání nedoporučeného příslušenství může vést k vážnému
zranění.
Další bezpečnostní předpisy
1. Nepoužívejte v nebezpečných podmínkách. Elektrické nářadí
nepoužívejte ve vlhkém nebo deštivém prostředí. Pracoviště by mělo
být řádně osvětleno.
2. Nepřetěžujte zařízení. Provoz bude bezpečnější a efektivnější při
zachování správného tempa práce.
3. Použijte správný kabel. Ujistěte se, že je váš prodlužovací kabel v
dobrém stavu. Při použití prodlužovacího kabelu se ujistěte, že je
vhodný pro elektrickou energii, kterou bude váš výrobek používat.
Poddimenzovaný kabel způsobí pokles síťového napětí, což povede
ke ztrátě napájení a přehřátí.
4. Používejte vhodné oblečení. Nenoste volné oblečení, rukavice,
kravaty nebo šperky, které se mohou zachytit do pohyblivých částí.
Doporučuje se nosit neklouzavé boty. Na ochranu vlasů noste klobouk.
5. Používejte ochranu očí. Doporučuje se také používat ochranu
dýchacích cest (roušky).
6. Používejte pouze
specifikacemi, které odpovídají výrobku. Nepoužívejte poškozené
prodlužovací kabely. Před použitím prodlužovací kabel zkontrolujte a v
případě poškození jej vyměňte. Při odpojování netahejte za kabel.
Chraňte kabel před teplem a ostrými hranami. Před odpojením
produktu od prodlužovacího kabelu vždy odpojte prodlužovací kabel
ze zásuvky.
7. Neřežte složité, předem smontované předměty.
Vysvětlení pojmů
• Řezání: Řezání pro rozdělení prvku na 2 části.
• Posunovač: podlouhlý nástroj používaný k pohybu obrobku směrem
k cíli.
• Obsluha od ruky: „Rukou" znamená použití rukou k podepření nebo
vedení obrobku namísto použití jezdce nebo indikátoru úkosu.
• Odmítnutí:
Náhlá
zaseknutého pilového kotouče nebo nesprávného vyrovnání řezu
obrobku kotoučovou pilou, nebo když je část obrobku zachycena
mezi kotoučem kotoučové pily a podélným vodítkem nebo jiným
pevným předmětem.

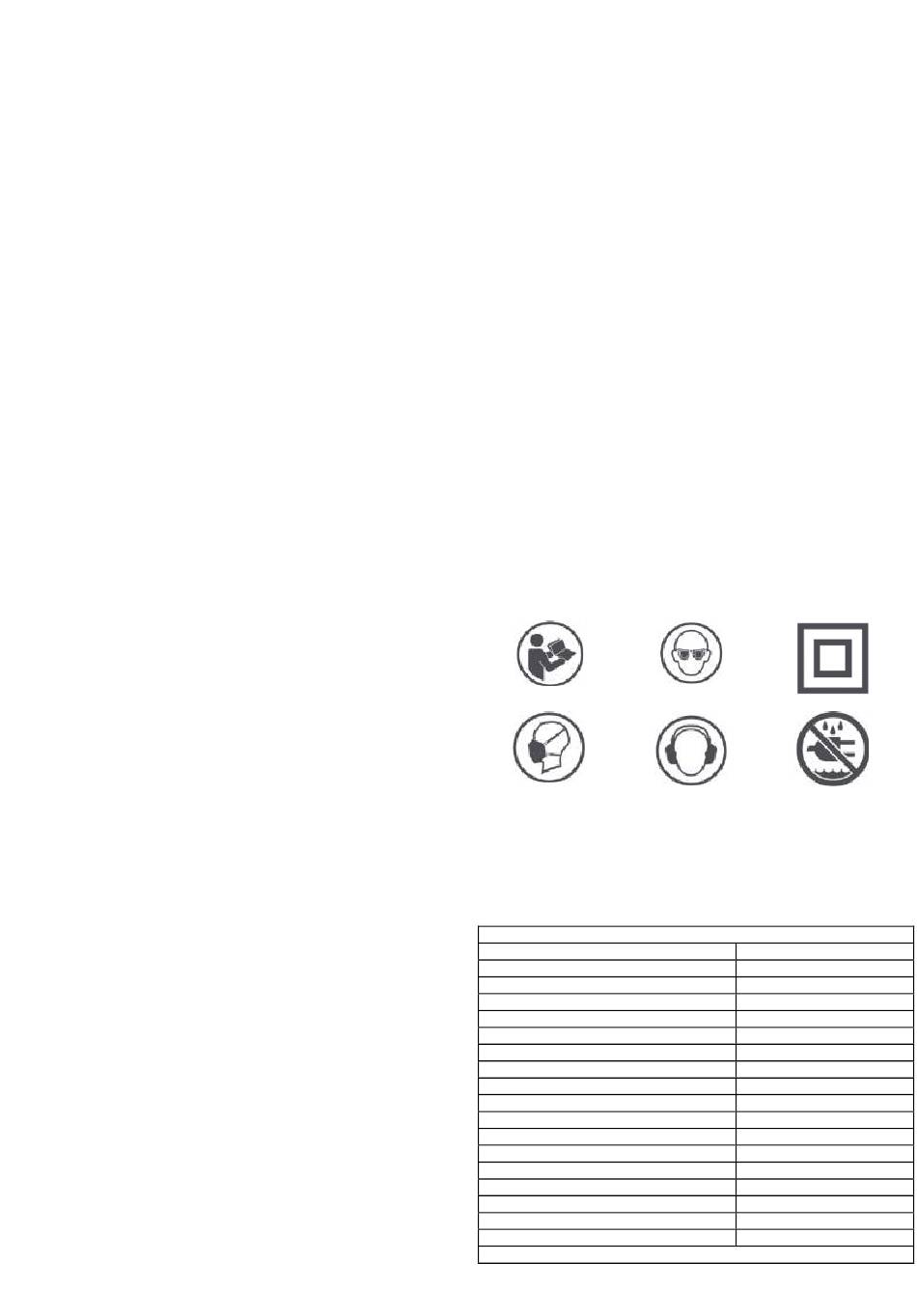

Vysvětlení symbolů
1
4
1. Přečtěte si manuál
2. Používejte ochranu očí
3. Druhá třída ochrany
4. Používejte ochranu dýchacích cest
5. Používejte ochranu sluchu
6. Nenechávejte jej vystavený dešti nebo vlhkosti
TECHNICKÁ DATA
Kotoučová pila 59G823
Parametr
Napětí
Frekvence
Napájení
Rychlost otáčení naprázdno
Průměr ciferníku
Průměr vrtání kotouče
Tloušťka číselníku
Tloušťka štípacího kotouče
Velikost desky stolu
Velikost nástavce na pracovní desku
Maximální hloubka řezu pro 45°
Maximální hloubka řezu pro 0°
Nastavení zkosení čepele
Třída ochrany
Úroveň zabezpečení
Hmotnost
Rok výroby
59G823 znamená typ i označení stroje
ÚDAJE O HLUKU A VIBRACÍCH
37
prodlužovací kabely s
reakce obrobku v důsledku
2
5
Hodnota
230V AC
1600W, S6 20% 2000W
4800 ot./min
254 mm
670 x 560 mm
1040 x 560 mm
elektrickými
upnutého,
3
6
50 Hz
30 mm
2,8 mm
2,5 mm
55 mm
80 mm
0-45 °
II
IPX0
31 kg
