Πρόσθετοι κανονισμοί ασφαλείας
1. Μη χρησιμοποιείτε σε επικίνδυνες συνθήκες. Μη χρησιμοποιείτε
ηλεκτρικά εργαλεία σε υγρά ή βροχερά περιβάλλοντα. Ο χώρος
εργασίας πρέπει να φωτίζεται σωστά.
2. Μην υπερφορτώνετε τη συσκευή. Η λειτουργία θα είναι πιο
ασφαλής και αποτελεσματική, διατηρώντας παράλληλα τον σωστό
ρυθμό εργασίας.
3. Χρησιμοποιήστε το σωστό καλώδιο. Βεβαιωθείτε ότι το καλώδιο
προέκτασής σας είναι σε καλή κατάσταση. Όταν χρησιμοποιείτε
καλώδιο επέκτασης, βεβαιωθείτε ότι είναι κατάλληλο για την ηλεκτρική
ενέργεια που θα χρησιμοποιεί το προϊόν σας. Το μικρό καλώδιο θα
προκαλέσει πτώση της τάσης του δικτύου, με αποτέλεσμα την
απώλεια ισχύος και την υπερθέρμανση.
4. Χρησιμοποιήστε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα,
γάντια, γραβάτες ή κοσμήματα που μπορεί να πιαστούν σε κινούμενα
μέρη. Συνιστάται να φοράτε αντιολισθητικά παπούτσια. Φορέστε
καπέλο για να προστατεύσετε τα μαλλιά σας.
5. Χρησιμοποιήστε προστασία ματιών. Συνιστάται επίσης η χρήση
αναπνευστικής προστασίας (μάσκες).
6. Χρησιμοποιείτε μόνο
προδιαγραφές που ταιριάζουν με το προϊόν. Μη χρησιμοποιείτε
κατεστραμμένα καλώδια επέκτασης. Ελέγξτε το καλώδιο προέκτασης
πριν από τη χρήση και αντικαταστήστε το εάν έχει υποστεί ζημιά. Μην
τραβάτε το καλώδιο όταν το αποσυνδέετε. Κρατήστε το καλώδιο
μακριά από θερμότητα και αιχμηρές άκρες. Αποσυνδέετε πάντα το
καλώδιο προέκτασης από την πρίζα πριν αποσυνδέσετε το προϊόν
από το καλώδιο επέκτασης.
7. Μην κόβετε σύνθετα, προσυναρμολογημένα αντικείμενα.
Επεξήγηση όρων
• Κοπή: Κοπή για να χωρίσετε ένα στοιχείο σε 2 μέρη.
• Ωθητής: επίμηκες εργαλείο που χρησιμοποιείται για τη μετακίνηση
ενός τεμαχίου εργασίας προς το στόχο.
• Λειτουργία με το χέρι: "Με το χέρι" σημαίνει ότι χρησιμοποιείτε τα
χέρια σας για να στηρίξετε ή να καθοδηγήσετε το τεμάχιο εργασίας
αντί να χρησιμοποιείτε το ρυθμιστικό ή την ένδειξη λοξοτομής.
• Απόρριψη: Ξαφνική αντίδραση του τεμαχίου εργασίας λόγω
σφιγμένης, μπλοκαρισμένης
ευθυγράμμισης του τεμαχίου εργασίας που κόπηκε με το
δισκοπρίονο ή όταν μέρος του τεμαχίου έχει πιαστεί μεταξύ της
λεπίδας του κυκλικού πριονιού και του φράχτη σχισμής ή άλλου
σταθερού αντικειμένου.

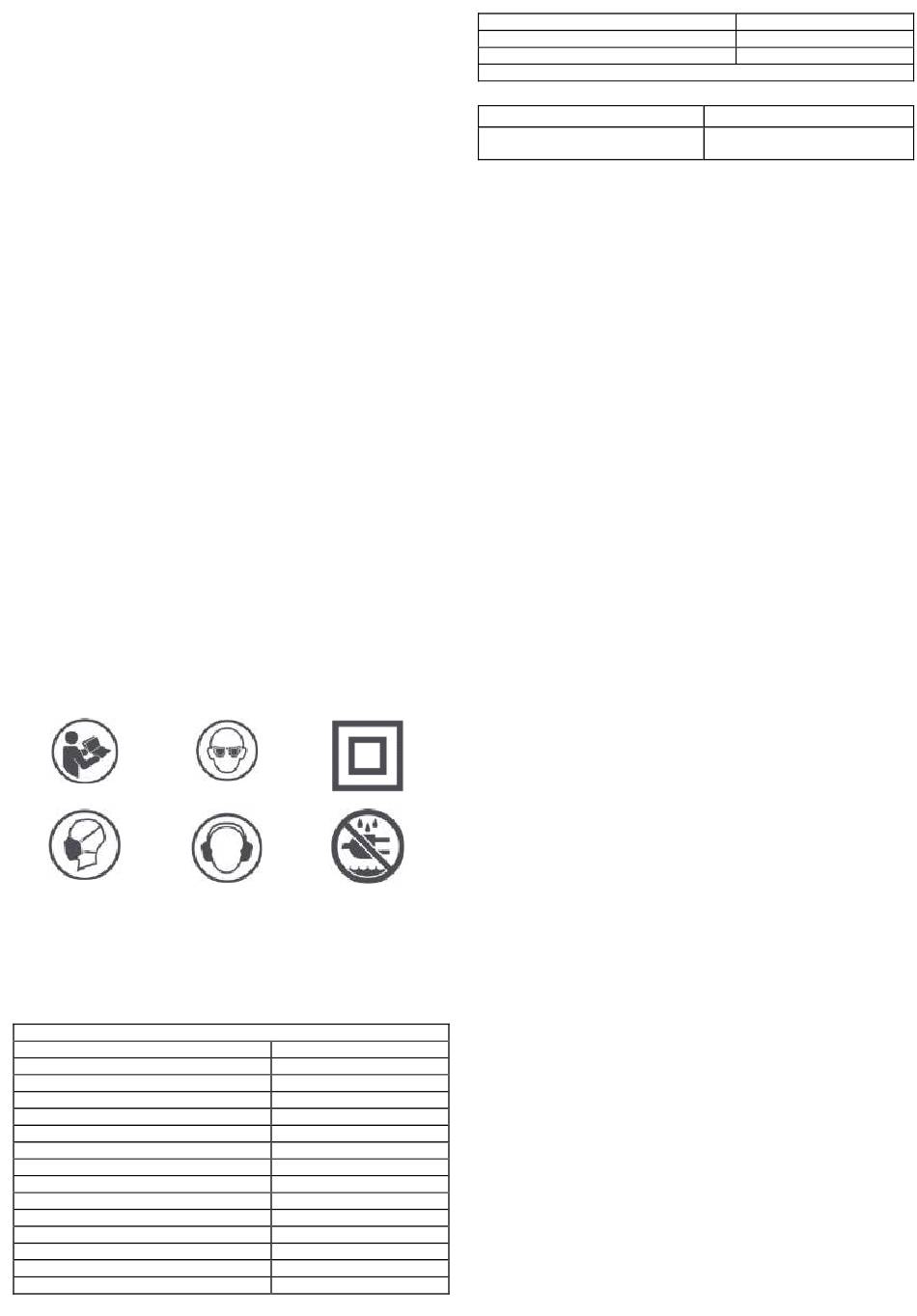

Επεξήγηση συμβόλων
1
4
1. Διαβάστε το εγχειρίδιο
2. Χρησιμοποιήστε προστασία ματιών
3. Η δεύτερη κατηγορία προστασίας
4. Χρησιμοποιήστε αναπνευστική προστασία
5. Φοράτε προστασία ακοής
6. Μην το αφήνετε εκτεθειμένο σε βροχή ή υγρασία
ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ
Δισκοπρίονο 59G823
Παράμετρος
Ενταση
Συχνότητα
Εξουσία
Ταχύτητα περιστροφής χωρίς φορτίο
Διάμετρος καντράν
Διάμετρος οπής δίσκου
Πάχος καντράν
Πάχος δίσκου διαχωρισμού
Το μέγεθος του τραπεζιού
Το μέγεθος της προέκτασης του πάγκου
Μέγιστο βάθος κοπής για 45 °
Μέγιστο βάθος κοπής για 0 °
Ρύθμιση λοξοτομής λεπίδας
Κατηγορία προστασίας
καλώδια επέκτασης με
λεπίδας πριονιού
2 3
5 6
αξία
230V AC
50 Hz
1600W, S6 20% 2000W
4800 σ.α.λ
254 χλστ
30 χλστ
2,8 χλστ
2,5 χλστ
670 x 560 χλστ
1040 x 560 χλστ
55 χλστ
80 χλστ
0-45°
II
Επίπεδο ασφάλειας
Μάζα
Έτος παραγωγής
59G823 σημαίνει και τον τύπο και την ονομασία του μηχανήματος
ΣΤΟΙΧΕΙΑ ΘΟΡΥΒΟΥ ΚΑΙ ΔΟΝΗΣΕΩΝ
Στάθμη ηχητικής πίεσης
Η μετρούμενη
ισχύος
Πληροφορίες για το θόρυβο και τους κραδασμούς
Το επίπεδο θορύβου που εκπέμπεται από μια συσκευή περιγράφεται
από: το επίπεδο της εκπεμπόμενης ηχητικής πίεσης LpA και το επίπεδο
ηχητικής ισχύος LWA (όπου K είναι η αβεβαιότητα μέτρησης).
Οι ακόλουθες πληροφορίες: το εκπεμπόμενο επίπεδο ηχητικής πίεσης
LpA, το επίπεδο ηχητικής ισχύος LWA και η επιτάχυνση κραδασμών ah
έχουν μετρηθεί σύμφωνα με το EN 62841-1.
ΣΤΟΙΧΕΙΑ ΣΥΣΚΕΥΗΣ
Η δομή της συσκευής φαίνεται στο Σχήμα U, όπου:
1. Διαμήκης οδηγός
ηλεκτρικές
2. Προφυλακτήρας κυκλικού πριονιού
3. Σφήνα ποδηλασίας
4. Καστάνια κατά της ανάκρουσης
5. Πλαϊνός οδηγός
6. Γωνιακό πόμολο οδηγού
7. Τροχοί μεταφοράς
8. Διακόπτης on/off με κλειδί
9. Στάση
10. Κλειδαριά λοξότμητη
11. Κουμπί ρύθμισης ύψους λεπίδας
12. Πόμολο κλειδώματος rack
13. Ρύθμιση της γωνίας της λεπίδας
14. Κλείδωμα επέκτασης επιτραπέζιου
15. Επιτραπέζιο
16. Κλειδαριά φράχτη με σχίσιμο
17. Επέκταση του τραπεζιού.
18. Κλειδί
ή κακής
αξεσουάρ
1. Πτυσσόμενη βάση
2. Κλειδιά
3. κλειδί άλεν
4. Συνδετήρας
ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΔΟΥΛΕΙΑ
Αποσυσκευασία
Σημείωση: Για να αποφύγετε τον κίνδυνο ακούσιας ενεργοποίησης ή
ηλεκτροπληξίας κατά την αποσυσκευασία και τη συναρμολόγηση, μην
συνδέετε το ηλεκτρικό εργαλείο στο ρεύμα. Το καλώδιο πρέπει να
αποσυνδέεται όταν το πριόνι δεν χρησιμοποιείται.
Πριν πετάξετε τη συσκευασία, βεβαιωθείτε ότι το κιτ είναι πλήρες. Μην
επιχειρήσετε να συναρμολογήσετε το πριόνι εάν λείπει κάποιο εξάρτημα.
Μην προσπαθήσετε να συνδεθείτε στο δίκτυο ή να ενεργοποιήσετε το
πριόνι πριν εγκατασταθούν σωστά όλα τα στοιχεία του.
Προστατευτικό λεπίδας και μαχαίρι ραπίσματος
Χρησιμοποιείτε πάντα προστατευτικό λεπίδας και μαχαίρι κατά την κοπή.
Αυτό μειώνει τον κίνδυνο κλωτσήματος και προστατεύει τα χέρια σας από
την επαφή με τη λεπίδα.
Ωθών
Το ωστήριο πρέπει να έχει μήκος περίπου 400 mm και πλάτος 50 mm.
Για ακαμψία, θα πρέπει να έχει πάχος τουλάχιστον 10 mm. Η άνεση θα
παρέχεται από στρογγυλεμένες άκρες. Θα πρέπει να τελειώνει με μια
εσοχή που επιτρέπει την πίεση και την ώθηση του επεξεργασμένου
υλικού. Η δουλειά του ωθητή είναι να κρατά το χέρι σας σε ασφαλή
απόσταση από το πριόνι.
Τοποθέτηση της βάσης (εικ. A1, A2, A3, A4, A5)
Η σωστή τοποθέτηση της βάσης του πριονιού επιτρέπει τη χρήση, την
αναδίπλωση και τη μεταφορά του. Τα πόδια είναι κλειδωμένα με τα
πόμολα κλειδαριάς.
• Στην αρχική θέση, τοποθετήστε το πριόνι στους τροχούς (A1).
Ξεκλειδώστε τα μπροστινά πόδια. Διπλώστε τα και ασφαλίστε (A2)
και μετά ξεκλειδώστε τα πίσω πόδια.
• Ανασηκώστε το πριόνι από την άλλη πλευρά (A3). Τα πόδια θα
ξεδιπλωθούν. Όταν είναι στη σωστή θέση, κλειδώστε (A4).
• Μπορείτε να ρυθμίσετε τη θέση του πριονιού σφίγγοντας και
ξεβιδώνοντας τα στηρίγματα των ποδιών (A5).
Η σειρά των βημάτων υποδεικνύεται από τους αριθμούς στις εικόνες.
74
LpA = 92,6 dB (A) K = 3dB (A)
στάθμη ηχητικής
LWA = 105,6 dB (A) K = 3 dB (A)
1 τμχ
2 τεμ
1 τμχ
1 τμχ
IPX0
31 κιλά
