Javasoljuk, hogy elegendően tágas helyen telepítse a gépet, hogy
nagyobb tárgyak
megbirkózhasson. A szűk, sötét tér és az egyenetlen, csúszós padló
baleset forrása lehet.
Gyakran tisztítsa meg a fűrészgépet, és távolítsa el alóla és/vagy
d)
a hulladékgyűjtőből a forgácsot, fűrészport. A felgyülemlő
fűrészpor gyúlékony, öngyulladás léphet fel.
Az asztali fűrészgépet megbízhatóan kell rögzíteni. A nem kellően
e)
rögzített fűrészgép elmozdulhat vagy felborulhat.
A fűrészgép bekapcsolása előtt távolítsa el az asztalról a
f)
szerszámokat, fahulladékot, stb. A figyelmetlenség és a potenciális
megszorulás veszélyes lehet.
Mindig a kellő méretű és alakú szerelési furatokkal ellátott
g)
fűrésztárcsát használjon (kör alak helyett rombusz). A rögzítő
szerelvényekhez nem passzoló fűrésztárcsák aszimmetrikusan
működnek, ami a felügyelet elvesztésével járhat.
Soha ne használjon a fűrésztárcsa rögzítésére sérült vagy nem
h)
megfelelő elemeket, pl. karimákat, alátéteket, csavarokat vagy
anyákat. Ezeket a rögzítő elemeket speciálisan a fűrészgéphez
konstruálták a biztonságos és optimális működés céljaira.
Soha ne álljon rá a gépre, és ne használja azt asztalként. Ha a gép
i)
ferdén áll, vagy véletlenül hozzáér a vágóeszközhöz, akkor ez súlyos
sérülést okozhat.
Győződjön meg arról, hogy a fűrésztárcsa telepítése biztosítja-e
j)
a megfelelő forgásirányt. A fűrészgépre ne szereljen fel csiszoló-
vagy köszörűkorongot, drótkefét. A fűrésztárcsa helytelen
telepítése, vagy nem ajánlott felszerelés használata komoly sérüléssel
járhat.
Kiegészítő biztonsági előírások
1. Ne használja a gépet veszélyes feltételek között. Elektromos
szerszámokat tilos nedves és esőnek kitett környezetben használni. A
munkahelyet jól meg kell világítani.
2. Ne terhelje túl a gépet. A használat biztonságosabb és hatékonyabb
a megfelelő munkatempó betartásával.
3. Megfelelő vezetéket használjon. Győződjön meg arról, hogy a
hosszabbító jó állapotban van. Hosszabbító használata esetén
győződjön meg arról, hogy alkalmas-e a termék áramfelvétele
szempontjából. Ha nem, akkor feszültségesés lép fel, ami csökkenti a
teljesítményt, és túlmelegedést okoz.
4. Használjon megfelelő ruházatot. Ne viseljen laza ruházatot,
kesztyűt, nyakkendőt vagy ékszert, amelyeket a mozgó alkatrészek
elkaphatnak. Javasolt csúszásgátló lábbeli használata. Viseljen a hajat
védő fejfedőt.
5. Használjon szemvédő eszközt. Javasoljuk, hogy használjon a
légutakat védő eszközt (maszkot) is.
6. Kizárólag a termék paramétereinek megfelelő hosszabbítót
használjon. Ne használjon sérült hosszabbítót. Használat előtt
ellenőrizze a hosszabbítót, és cserélje azt ki, ha sérült. Ne húzza a
vezetéket, hogy a dugaszt kivegye. A vezetéket tartsa távol a
hőforrásoktól és éles tárgyaktól. Mielőtt a terméket leválasztaná a
hosszabbítóról, húzza azt ki az aljzatból.
7. Ne vágjon át előzőleg összeszerelt, összetett tárgyakat.
Fogalmak magyarázata
• Átvágás: vágás az elem 2 részre való felosztása céljából.
• Tolónyél: hosszúkás szerszám, amelyet arra használnak, hogy a
tárgyat a fűrésztárcsa felé tolják.
• „Szabad" kézzel való használat A „szabad" kézzel azt jelenti, hogy
a munkadarabot kézzel kell vezetni vagy megtartani, a hosszirányú
vezetőléc vagy a döntés-jelző használata helyett.
• Visszacsapás: A munkadarab hirtelen reakciója, amelyet a
fűrésztárcsa megszorulása, megakadása vagy az vált ki, hogy a
munkadarab vágási vonala nem egytengelyű a fűrésztárcsához
képest, vagy amikor ennek a tárgynak egy része megszorul a
fűrésztárcsa és a hosszirányú vezetőléc vagy egyéb fix tárgy között.

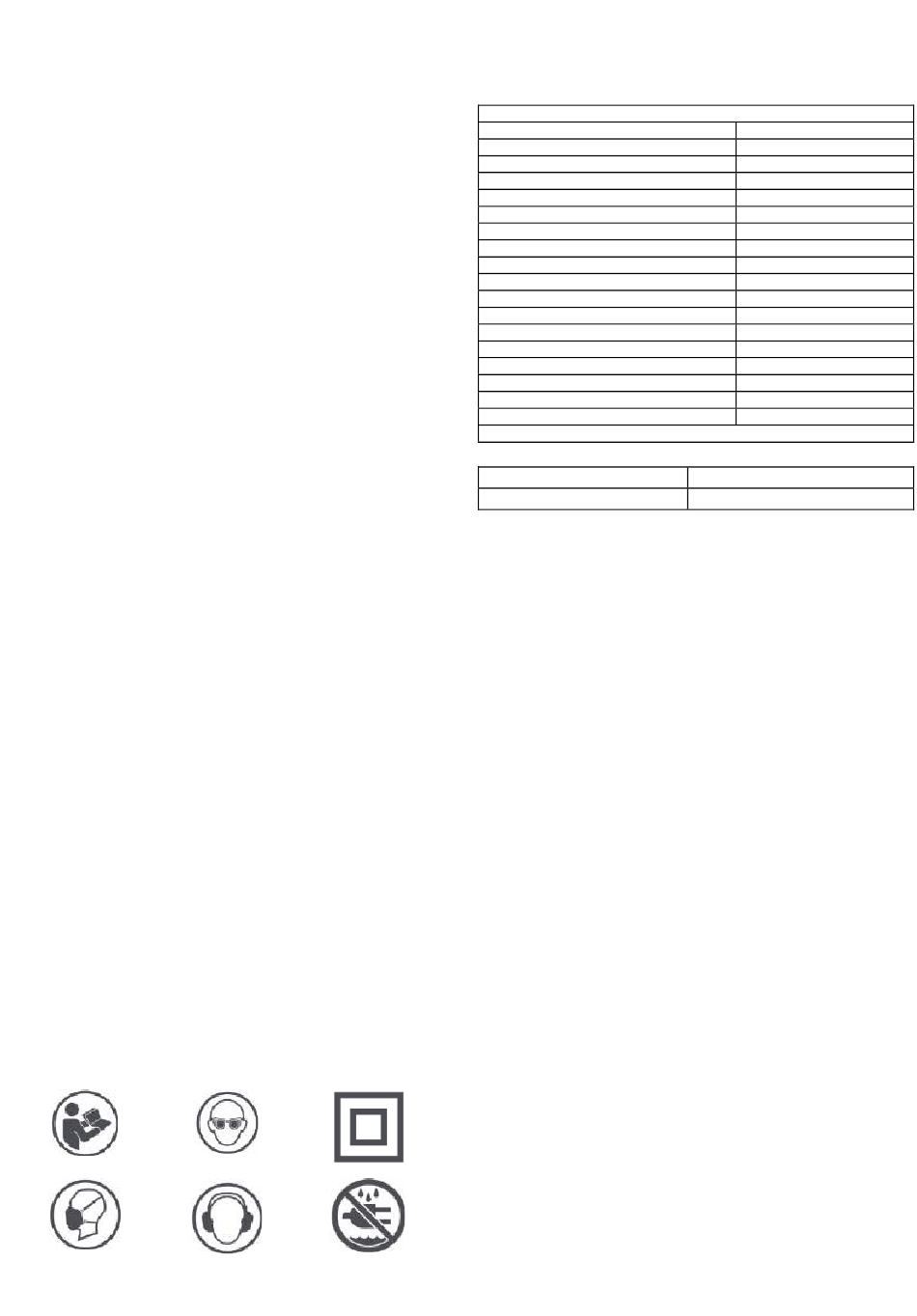

Szimbólumok magyarázata
1
4
1. Olvassa el az utasítást
2. Használjon szemvédő eszközt
megmunkálásával is
2 3
5 6
3. Második érintésvédelmi osztály
könnyen
4. Használjon a légutakat védő eszközt
5. Használjon hallásvédő eszközt
6. Ne tegye ki eső és nedvesség hatásának
MŰSZAKI ADATOK
Paraméter
Feszültség
Frekvencia
Teljesítmény
Üresjárati fordulatszám
Tárcsa átmérője
Tárcsa furatátmérője
Tárcsa vastagsága
Hasítótárcsa vastagsága
Asztallap mérete
Munkaasztal-bővítő mérete
Maximális vágási mélység 45° mellett
Maximális vágási mélység 0° mellett
Fűrésztárcsa ferdeségének a tartománya
Érintésvédelmi osztály
Védettség
Tömeg
Gyártási év
59G823 mind a gép típusát, mind a meghatározását jelenti
ZAJRA ÉS REZGÉSEKRE VONATKOZÓ ADATOK
Hangnyomásszint
Hangteljesítményszint
Információ a zajról és a vibrációról
A gép által kibocsátott zajszintet a L
hangteljesítményszint írja le (ahol K a mérési bizonytalanságot jelöli).
L
WA
A jelen
hangteljesítményszint és a
Lw
A
62841-1 szabvány szerint történt.
BERENDEZÉS ELEMEI
A gép felépítését az U ábra szemlélteti, ahol:
1. hosszirányú vezetőléc
2. Fűrésztárcsa burkolata
3. Hasítóék
4. Visszacsapás-gátló kilincs
5. Oldalsó vezetőléc
6. Vezetőléc szögállító kézikereke
7. Kerekek a szállításhoz
8. Be/ki kapcsoló kulccsal
9. Állvány
10. Ferde állás reteszelése
11. Tárcsa magasságállító kézikereke
12. Állvány reteszelő gombja
13. Fűrésztárcsa dőlésszögének beállítása
14. Munkaasztal-bővítő reteszelése
15. Asztallap
16. Hosszirányú vezetőléc reteszelése
17. Munkaasztal-bővítő
18. Kulcs
Tartozékok
1. Összecsukható állvány 1 db.
2. Kulcsok
3. Imbuszkulcs
4. Csatlakozó
ELŐKÉSZÍTÉS HASZNÁLATRA
Kicsomagolás
Figyelem: ahhoz, hogy elkerülje a véletlen bekapcsolás vagy az áramütés
kockázatát a kicsomagolás és a szerelés során, ne kapcsolja rá azt a
hálózatra. Válassza le a hálózatról a tápvezetéket, ha nem használja a
gépet.
Mielőtt megszabadulna a csomagolástól, ellenőrizze, hogy komplett-e a
készlet. Ne próbálja összeszerelni a gépet, ha kiderül, hogy bármelyik
eleme hiányzik. Ne próbálja hálózatra kapcsolni vagy bekapcsolni a gépet,
amíg minden eleme nincs megfelelően felszerelve.
A tárcsa burkolata és a hasítóék
29
Körfűrész 59G823
L
pA
Lw = 105,6 dB(A) K= 3 dB(A)
A
pA
utasításban megadott
rezgésgyorsulás értékek mérése az EN
h
2 db.
1 db.
1 db.
Érték
230V AC
50 Hz
1600W, S6 20% 2000W
4800 ford./perc
254 mm
30 mm
2,8 mm
2,5 mm
670 x 560 mm
1040 x 560 mm
55 mm
80 mm
0 – 45°
II
IPX0
31 kg
= 92,6 dB(A) K=3dB(A)
hangnyomásszint és a
Lp hangnyomásszint,
A
