Ärge kunagi lõigake vertikaalselt või horisontaalselt rohkem kui
h)
ühte töödeldavat detaili. Ketasaag võib vähemalt ühe neist kinni võtta
ja põhjustada tagasilöögi.
Kui käivitate saagi uuesti töödeldavas detailis oleva ketassaega,
i)
asetage saeleht sälku keskele, nii et saehambad ei haakuks
materjaliga. Kui saag jääb töödeldavasse detaili kinni, võib see tooriku
üles tõsta ja sae taaskäivitamisel põhjustada tagasilööki.
Hoidke ketassaed puhtad, teravad ja vajaliku avaga. Ärge kunagi
j)
kasutage väänatud ketassaagi või painutatud või katkiste
hammastega saage. Teravad ja õigesti seatud ketassaelehed
minimeerivad kinnijäämise, kinnikiilumise ja tagasilöögi.
Lauasae hoiatused
Lülitage lauasaag välja ja ühendage lahti toitejuhe, kui eemaldate
a)
lauaosa, vahetate ketassae või reguleerite lõikamisnuga,
tagasilöögivastast seadet või ketassae kaitset ning kui masin
jäetakse järelevalveta.. Ennetavad meetmed väldivad õnnetusi.
Ärge kunagi jätke töölaua saagi järelevalveta. Lülitage tööriist
b)
välja ja ärge jätke tööriista enne, kui see on täielikult seiskunud.
Ilma järelevalveta töötav kettsaag kujutab endast kontrollimatut ohtu.
Asetage lauasaag tasasele, hästi valgustatud kohale, kus saate
c)
oma jalgu toetada ja tasakaalu hoida. Soovitatav on paigaldada
kohta, kus on piisavalt ruumi, et töödeldava detaili mõõtmetega
hõlpsalt toime tulla. Kitsad, pimedad ruumid ja ebatasased, libedad
põrandad põhjustavad õnnetusi.
d) Puhastage ja eemaldage
tolmukoguja all. Kogunenud saepuru on põlev ja võib tekkida
isesüttimine.
e) Laua saag peab olema kindlalt kinnitatud. Ebapiisavalt kinnitatud
lauasaag võib liikuda või ümber minna.
Enne lauasae sisselülitamist eemaldage laualt tööriistad,
f)
puutükid jms. Tähelepanu segamine või võimalik ummistus võib olla
ohtlik.
Kasutage kinnitusavade jaoks alati õige suuruse ja kujuga
g)
ketassaagi (mitte teemant, mitte ümmargune). Ketasaed, mis ei
sobi saetarvikuga, töötavad asümmeetriliselt, mille tulemuseks on
kontrolli kaotus.
Ärge kunagi kasutage
h)
kinnitusvahendeid, nagu äärikud, ketassae seibid, poldid või
mutrid. Need kinnitusdetailid on spetsiaalselt sae jaoks ette nähtud, et
tagada ohutu töö ja optimaalne jõudlus.
Ärge kunagi astuge lauasaele ega kasutage seda taburetina. Kui
i)
tööriist on viltu või kui puutute kogemata lõikeriistaga kokku, võivad
tekkida tõsised vigastused.
Veenduge, et tera on paigaldatud nii, et see pöörduks õiges
j)
suunas. Ärge kasutage lauasael lihvkettaid, traatharju ega
abrasiivseid kettaid.
mittesoovitatavate tarvikute kasutamine võib põhjustada tõsiseid
vigastusi.
Täiendavad ohutusnõuded
1. Mitte kasutada ohtlikes tingimustes. Ärge kasutage elektritööriistu
märjas või vihmases keskkonnas. Töökoht peab olema korralikult
valgustatud.
2. Ärge koormake seadet üle. Töötamine on ohutum ja tõhusam,
säilitades samal ajal õige töötempo.
3. Kasutage õiget kaablit. Veenduge, et teie pikendusjuhe on heas
seisukorras. Pikendusjuhtme kasutamisel veenduge, et see sobiks teie
toote kasutatava elektrienergiaga. Alamõõduline kaabel põhjustab
võrgupinge langemise,
ülekuumenemine.
4. Kasutage sobivat riietust. Ärge kandke avaraid riideid, kindaid, lipse
ega ehteid, mis võivad liikuvate osade vahele kinni jääda. Soovitatav
on kanda libisemiskindlaid jalatseid. Kandke oma juuste kaitsmiseks
mütsi.
5. Kasutage silmade kaitset. Samuti on soovitatav kasutada
hingamisteede kaitsevahendeid (maske).
6. Kasutage ainult pikendusjuhtmeid, mille elektrilised andmed
vastavad tootele. Ärge kasutage kahjustatud pikendusjuhtmeid. Enne
kasutamist kontrollige pikendusjuhet ja kui see on kahjustatud,
vahetage see välja. Ärge tõmmake juhtmest lahtiühendamisel. Hoidke
juhet kuumusest ja teravatest servadest eemal. Enne toote
pikendusjuhtme küljest lahti ühendamist eemaldage pikendusjuhe alati
pistikupesast.
7. Ärge lõigake läbi keerulisi, eelnevalt kokkupandud esemeid.
Mõistete selgitus
• Lõikamine: lõikamine elemendi jagamiseks kaheks osaks.
• Tõukur: piklik tööriist, mida kasutatakse töödeldava detaili
liigutamiseks sihtmärgi poole.
saepuru sageli lauasae
kahjustatud või valesid
Ketassae vale paigaldamine
mille tulemuseks on toitekadu
• Vabakäe kasutamine: "Käsitsi" tähendab oma käte kasutamist
töödeldava detaili toetamiseks või juhtimiseks liuguri või kaldnäidiku
kasutamise asemel.
• Tagasilükkamine:
kinnikiilunud saelehe või ketassaega lõigatud tooriku vale
joondamise tõttu või kui osa töödeldavast detailist on takerdunud
ketassaelehe ja rebimispiirde või muu fikseeritud eseme vahele.

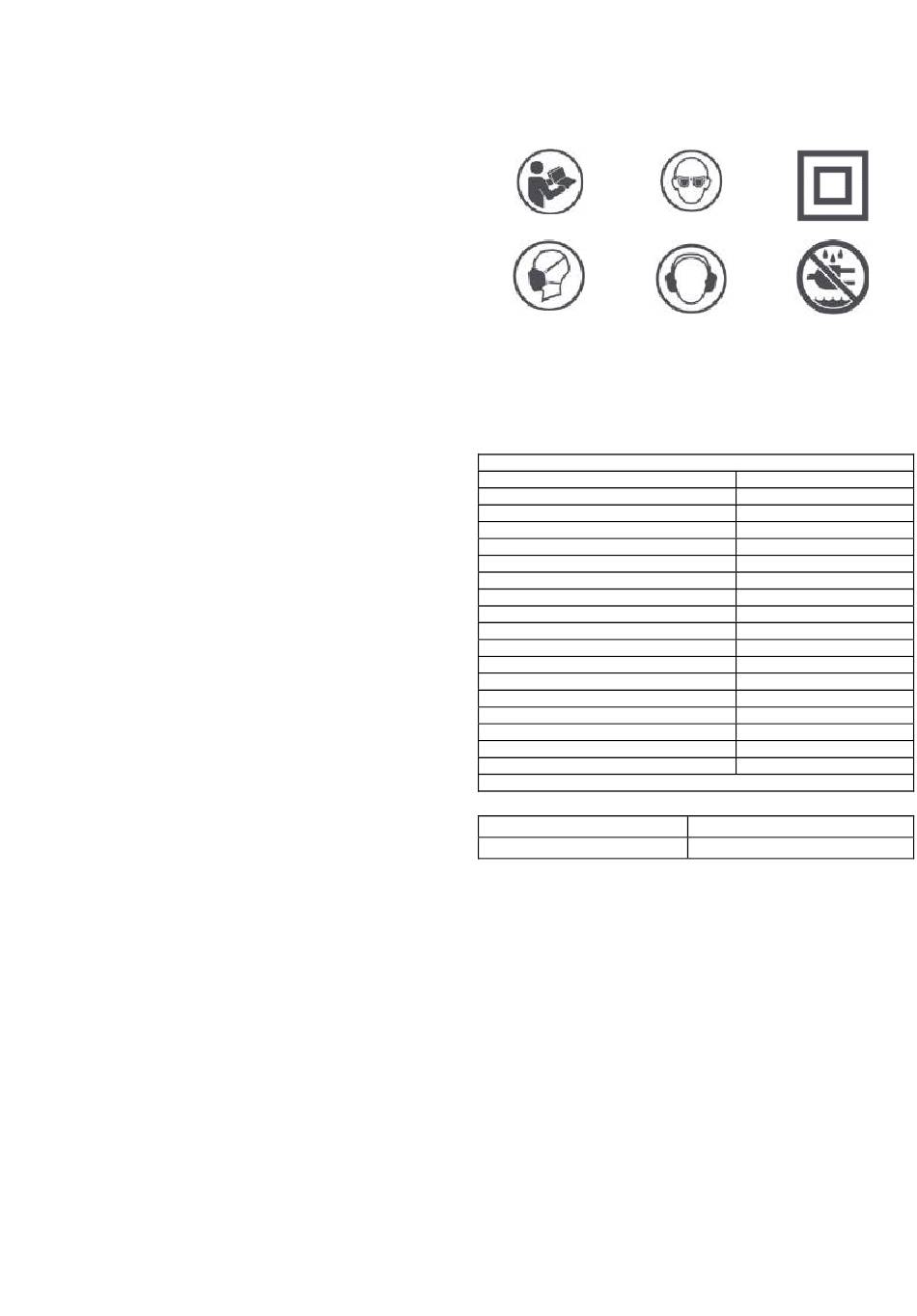

Sümbolite selgitus
1
4
1. Lugege kasutusjuhendit
2. Kasutage silmade kaitset
3. Teine kaitseklass
4. Kasutage hingamisteede kaitsevahendeid
5. Kandke kuulmiskaitset
ja/või
6. Ärge jätke seda vihma või niiskuse kätte

TEHNILISED ANDMED

Parameeter
Pinge
Sagedus
Võimsus
Pöörlemiskiirus koormuseta
Sihverplaadi läbimõõt
Ketta ava läbimõõt
Sihverplaadi paksus
saelehe
Lõhestusketta paksus
Lauaplaadi suurus
Tööpinna laienduse suurus
Maksimaalne lõikesügavus 45°
Maksimaalne lõikesügavus 0°
Tera kaldenurga reguleerimine
Kaitseklass
Turvalisuse tase
või
Mass
Tootmisaasta
59G823 tähistab nii masina tüüpi kui ka tähistust
MÜRA- JA VIBRATSIOONIANDMED
Helirõhu tase
Mõõdetud helivõimsuse tase
Teave müra ja vibratsiooni kohta
Seadme tekitatava müra taset kirjeldatakse: emiteeritud helirõhu tase LpA
ja helivõimsuse tase LWA (kus K on mõõtemääramatus).
Järgmine teave: emiteeritud helirõhu tase LpA, helivõimsuse tase LWA ja
vibratsioonikiirendus ah on mõõdetud vastavalt standardile EN 62841-1.
ja
SEADME ELEMENTID
Seadme struktuur on näidatud joonisel U, kus:
1. Pikisuunaline juhend
2. Ketassae kaitse
3. Lõhenev kiil
4. Tagasilöögivastane põrkmehhanism
5. Külgjuhend
6. Kaldnurga juhtnupp
7. Transpordirattad
8. Sisse/välja lüliti võtmega
9. Seisma
10. Kaldus lukk
11. Tera kõrguse reguleerimise nupp
12. Racki lukustusnupp
13. Tera nurga reguleerimine
14. Lauaplaadi laienduslukk
15. Lauaplaat
16. Riba aia lukk
17. Lauaplaadi pikendus.
18. Võti
57
tooriku äkiline reaktsioon
2
5
Ketassaag 59G823
1600W, S6 20% 2000W
4800 pööret minutis
670 x 560 mm
1040 x 560 mm
LpA = 92,6 dB (A) K = 3 dB (A)
LWA = 105,6 dB (A) K = 3 dB (A)
kinnikiilunud,
3
6
Väärtus
230V AC
50 Hz
254 mm
30 mm
2,8 mm
2,5 mm
55 mm
80 mm
0-45 °
II
IPX0
31 kg
