5. Stosować ochronę oczu. Zaleca się stosowanie także ochrony dróg
oddechowych (masek).
6. Używać wyłącznie przedłużaczy o parametrach elektrycznych
dostosowanych do produktu.
przedłużaczy. Sprawdzić przedłużacz przed użyciem i wymienić, jeśli
jest uszkodzony. Nie ciągnąć za przewód przy odłączaniu. Trzymać
przewód z dala od ciepła i ostrych krawędzi. Przed odłączeniem
produktu od przedłużacza należy zawsze odłączyć przedłużacz od
gniazdka.
7. Nie przecinać przedmiotów złożonych, wcześniej zmontowanych.
Objaśnienie pojęć
• Przecinanie: cięcie w celu rozdzielenia elementu na 2 części.
• Popychacz: podłużne narzędzie stosowane w celu przesuwania
elementu roboczego w stronę tarczy.
• Operowanie odręczne: „Odręcznie" oznacza
podtrzymywania lub prowadzenia obrabianego przedmiotu zamiast
użycia prowadnicy do cięcia podłużnego lub wskaźnika ukosu.
• Odrzucenie: Nagła reakcja obrabianego przedmiotu na skutek
zaciśniętej, zakleszczonej piły tarczowej lub niewspółosiowości linii
cięcia obrabianego przedmiotu w odniesieniu do piły tarczowej lub
wtedy, gdy część obrabianego przedmiotu uwięźnie między piłą
tarczową a prowadnicą do cięcia wzdłużnego lub innym stałym
przedmiotem.

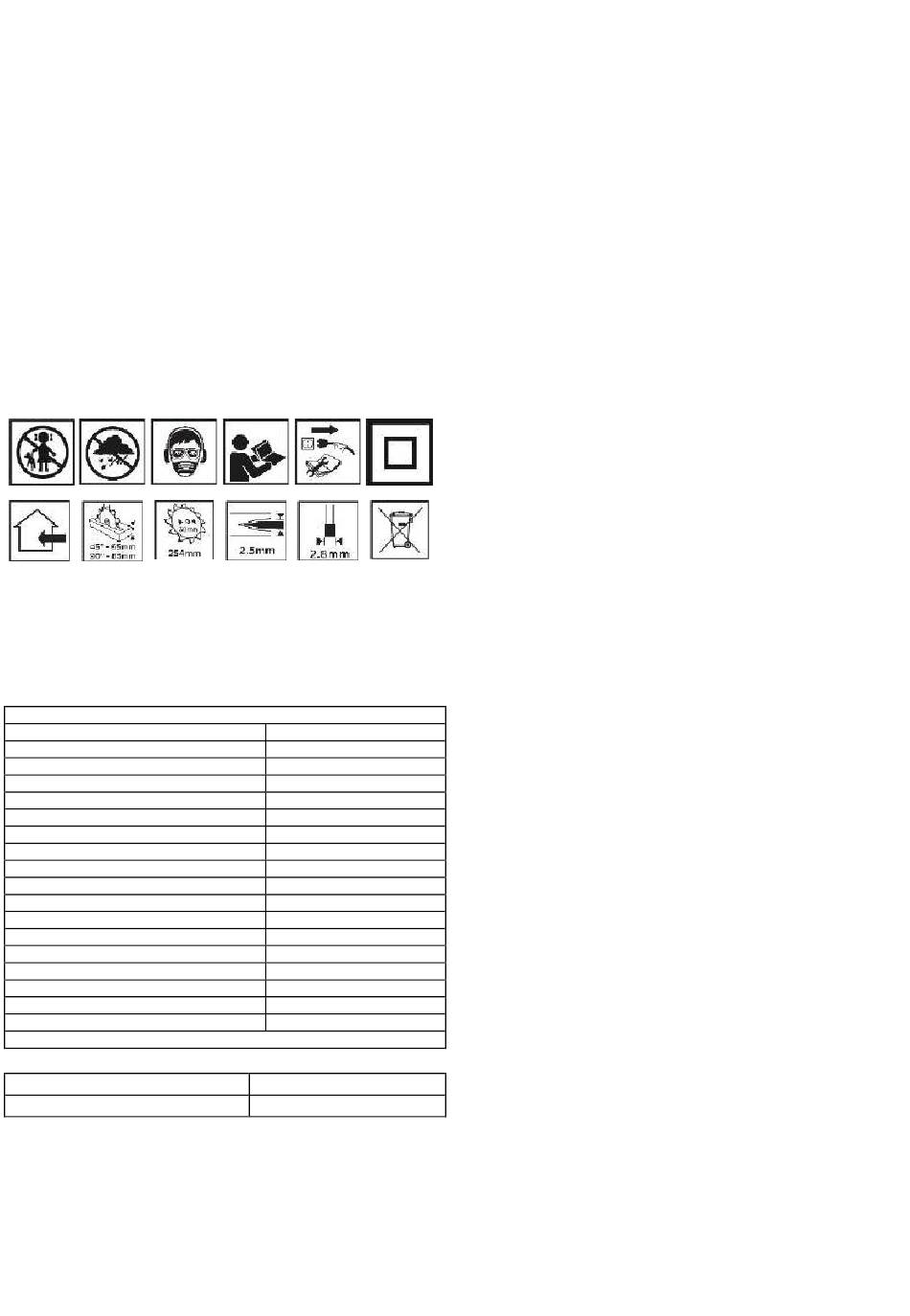

Objaśnienie symboli
1 2
7 8
1. Przeczytać instrukcję
2. Stosować ochronę oczu
3. Druga klasa ochronności
4. Stosować ochronę dróg oddechowych
5. Stosować ochronę słuchu
6. Nie wstawiać na działanie deszczu i wilgoci
DANE TECHNICZNE
Pilarka tarczowa 59G823
Parametr
Napięcie
Częstotliwość
Moc
Szybkość obrotowa bez obciążenia
Średnica tarczy
Średnica otworu tarczy
Grubość tarczy
Grubość tarczy rozszczepiającej
Rozmiar blatu
Rozmiar rozszerzenia blatu
Maksymalna głębokość cięcia dla 45°
Maksymalna głębokość cięcia dla 0°
Regulacja skosu tarczy
Klasa ochronności
Stopień ochrony
Masa
Rok produkcji
59G823 oznacza zarówno typ oraz określenie maszyny
DANE DOTYCZĄCE HAŁASU I DRGAŃ
Poziom ciśnienia akustycznego
Zmierzony poziom mocy akustycznej
Informacje na temat hałasu i wibracji
Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom
emitowanego ciśnienia akustycznego L
(gdzie K oznacza niepewność pomiaru).
L
WA
Podane w niniejszej instrukcji:
akustycznego L , poziom mocy akustycznej L
pA
przyśpieszeń drgań a zostały zmierzone zgodnie z EN 62841-1.
h
ELEMENTY URZĄDZENIA
Budowę urządzenia przedstawiono na rysunku U, na którym:
1. Prowadnica wzdłużna
2. Osłona piły tarczowej
Nie używać
uszkodzonych
użycie rąk do
3 4 5
9 10 11
Wartość
230V AC
50 Hz
1600W, S6 20% 2000W
4800 obr / min
254 mm
30 mm
2,8 mm
2,5 mm
670 x 560 mm
1040 x 560 mm
55 mm
80 mm
0 – 45°
II
IPX0
31 kg
L =92,6 dB(A) K=3dB(A)
pA
L =105,6 dB(A) K=3 dB(A)
WA
oraz poziom mocy akustycznej
pA
poziom emitowanego
oraz wartość
WA
3. Klin rozszczepiający
4. Zapadka przeciwodrzuceniowa
5. Prowadnica boczna
6. Pokrętło kąta ukosu prowadnicy
7. Kółka transportowe
8. Włącznik / wyłącznik z kluczem
9. Stojak
10. Blokada skosu
11. Pokrętło regulacji wysokości ostrza
12. Gałka blokady stojaka
13. Regulacja kąta nachylenia tarczy
14. Blokada rozszerzenia blatu
15. Blat
16. Blokada prowadnicy wzdłużnej
17. Rozszerzenie blatu.
18. Klucz
Akcesoria
1. Składany stojak
2. Klucze
3. Klucz imbusowy
4. Złącze
PRZYGOTOWANIE DO PRACY
Rozpakowywanie
Uwaga: w celu uniknięcia ryzyka nieumyślnego włączenia lub porażenia
elektrycznego podczas rozpakowywania i montażu, nie podłączać
elektronarzędzia do sieci. Przewód powinien być odłączony jeżeli pilarka
nie jest używana.
6
Przed pozbyciem się opakowania należy upewnić się, że zestaw jest
kompletny. Nie próbować montować pilarki w przypadku stwierdzenia
braku jakiegokolwiek elementu. Nie próbować podłączać do sieci ani
włączać pilarki przed prawidłową instalacją wszystkich jej elementów.
Osłona tarczy i klin rozszczepiający
12
Zawsze należy stosować osłonę tarczy oraz klin rozszczepiający podczas
przecinania. Zmniejsza to ryzyko odbicia oraz chroni dłonie przed
kontaktem z ostrzem.
Popychacz
Popychacz powinien mieć długość około 400 mm i szerokość 50 mm. Aby
zapewnić sztywność, powinien być gruby na co najmniej 10 mm. Komfort
zapewnią zaokrąglone krawędzie. Powinien być zakończony wcięciem
umożliwiającym docisk i pchanie obrabianego materiału. Zadaniem
popychacza jest utrzymanie dłoni w bezpiecznej odległości od piły.
Rozstawianie stojaka (rys. A1, A2, A3, A4, A5)
Odpowiednie ustawienie stojaka pilarki umożliwia jej użycie, składanie i
transport. Nogi są blokowane przy pomocy gałek blokady.
• W pozycji wyjściowej należy ustawić pilarkę na kołach (A1).
Odblokować przednie nogi. Rozłożyć je i zablokować (A2),
następnie odblokować tylne nogi.
• Podnieść pilarkę z drugiej strony (A3). Nogi rozłożą się. Gdy przyjmą
poprawną pozycję, zablokować (A4).
• Dokręcając i odkręcając podstawki nóg (A5) można regulować
ustawienie pilarki.
Na kolejność poszczególnych kroków wskazują cyfry na obrazach.
Składanie statywu (rys. B1, B2, B3, B4)
Przytrzymać krawędź stołu, odblokować nogi po stronie kół (B1). Posadzić
pilarkę na kołach składając nogi (B2). Zablokować. Odblokować drugą
parę nóg (B3) i postawić pilarkę na ziemi składając nogi. Zablokować (B4).
Transport pilarki (rys. C1, C2)
Przednie nogi mogą być wykorzystane jako uchwyt przy transporcie pilarki
na kółkach.
Ustawienie klina rozszczepiającego (fig. D1, D2)
Klin rozszczepiający może być ustawiony w dwóch pozycjach: pozycji
przechowywania (D1) i pozycji roboczej (D2). Klin domyślnie znajduje się
w pozycji przechowywania.
Ustawienie klina w pozycji roboczej
• Ściągnąć maskownicę
• Unieść piłę tarczową w najwyższe położenie obracając pokrętłem
ciśnienia
regulacji wysokości zgodnie z ruchem wskazówek zegara. Upewnić
się, że kąt nachylenia piły tarczowej (ukos) wynosi 0°. Ukos
powinien być zablokowany.
• Odblokować klin pociągając dźwignię blokady w górę.
• Wyciągnąć klin w górę w pozycję roboczą. Otwory powinny
pokrywać się z trzpieniami na obudowie.
7
1 szt.
2 szt.
1 szt.
1 szt.
