4.2.2 Schmierung Greifer

Die freigegebene Ölmenge für die Greifer-Schmierung ist werkseitig vor-
gegeben.
Richtige Einstellung
1. Ein Blatt Löschpapier beim Nähen neben den Greifer (1) halten.
 Nach dem Nähen einer Strecke von ca. 1 m ist das Löschpapier

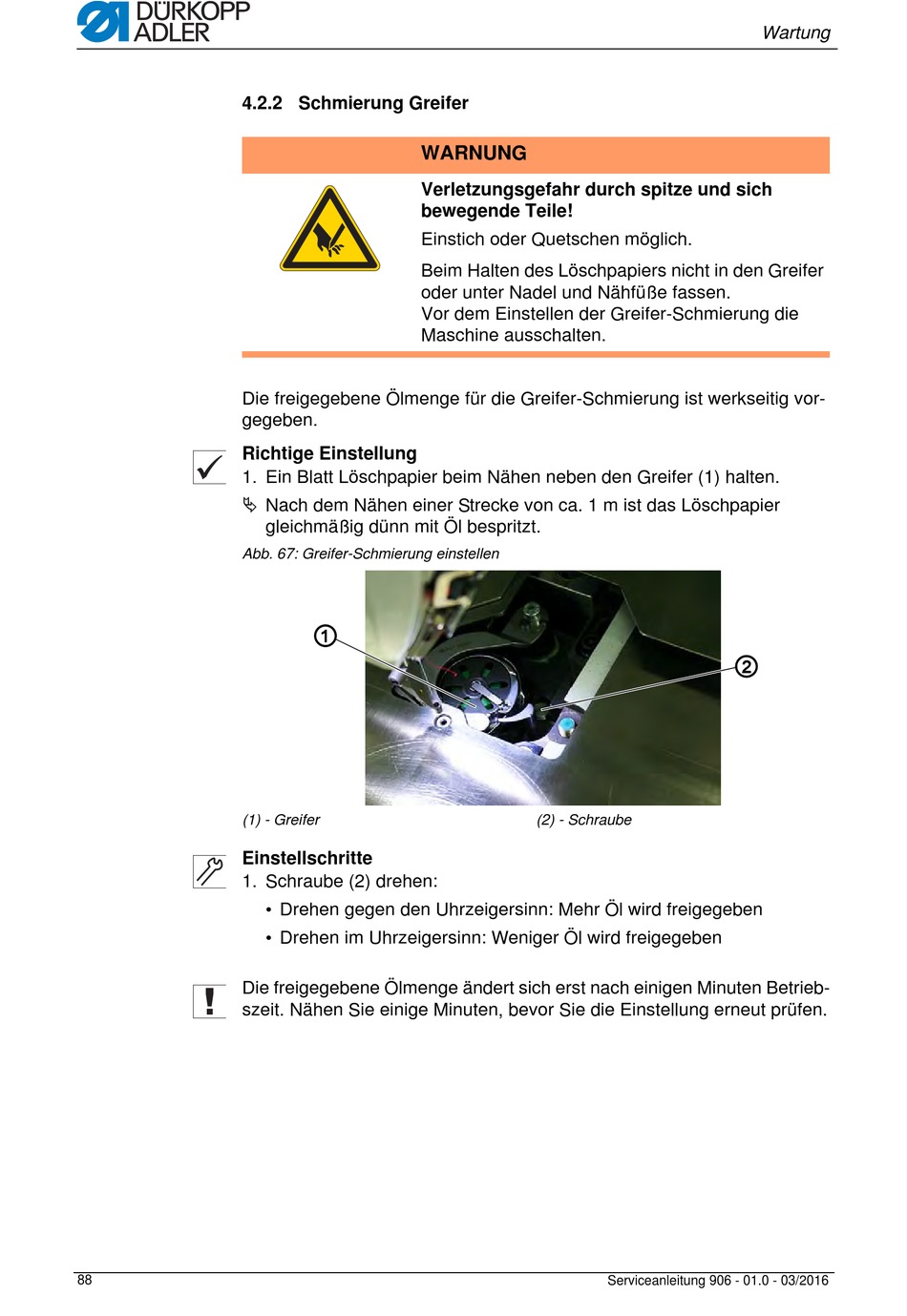

Abb. 67: Greifer-Schmierung einstellen
(1) - Greifer
Einstellschritte
1. Schraube (2) drehen:
Die freigegebene Ölmenge ändert sich erst nach einigen Minuten Betrieb-
szeit. Nähen Sie einige Minuten, bevor Sie die Einstellung erneut prüfen.
88
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Beim Halten des Löschpapiers nicht in den Greifer
oder unter Nadel und Nähfüße fassen.
Vor dem Einstellen der Greifer-Schmierung die
Maschine ausschalten.
gleichmäßig dünn mit Öl bespritzt.
①
• Drehen gegen den Uhrzeigersinn: Mehr Öl wird freigegeben
• Drehen im Uhrzeigersinn: Weniger Öl wird freigegeben
(2) - Schraube
Serviceanleitung 906 - 01.0 - 03/2016
Wartung
②
