7.4 Lokale Ein- und Ausgänge 1 (XG1)
de
6 M O N T A G E A N L E I T U N G | microScan3 Pro I/O
Funktion des Anschlusses siehe „Anschlussübersicht".

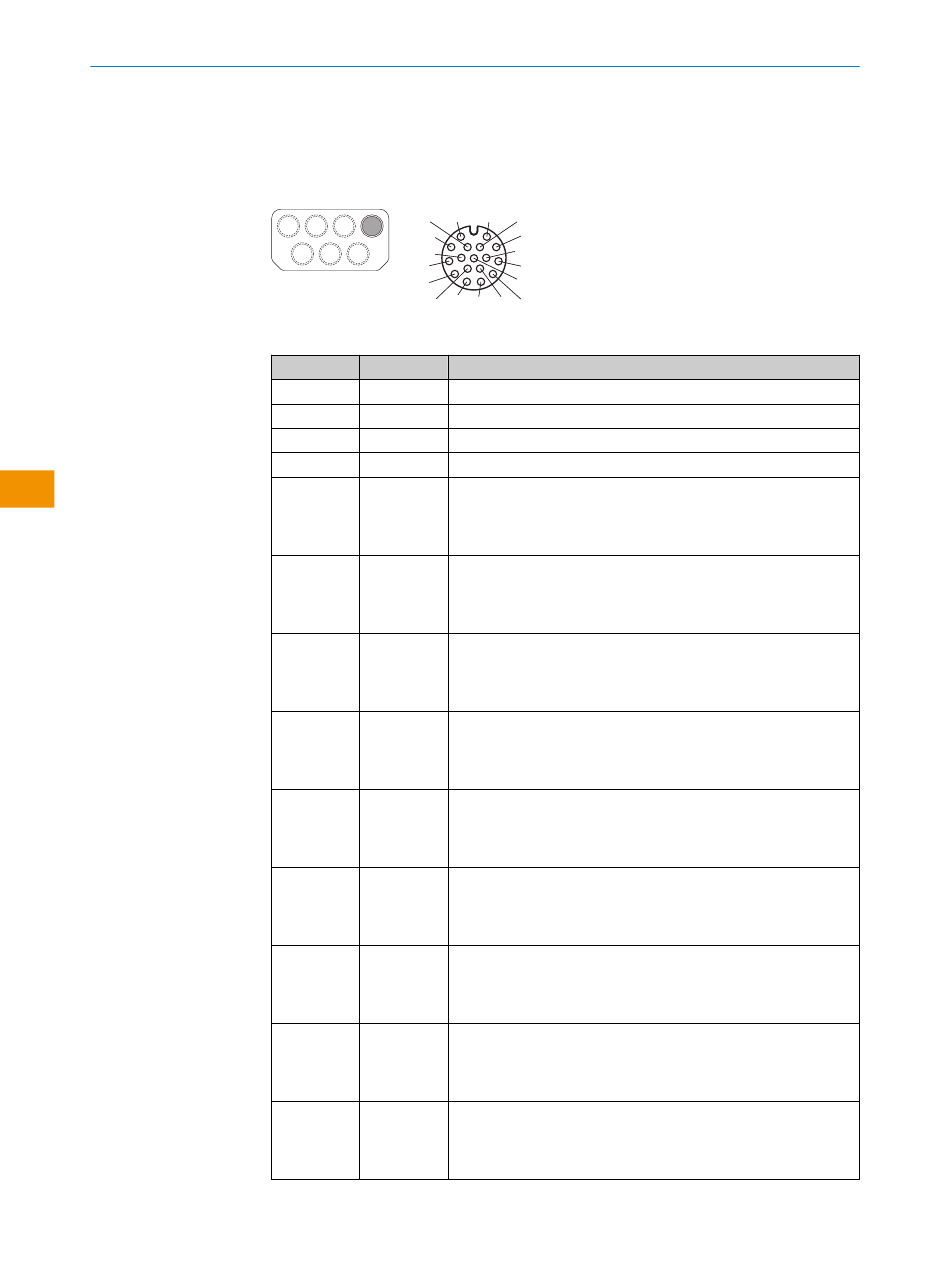

Dose, M12, 17-polig, A-codiert.
11
10
16
9
8
15
Anschlussbelegung lokale Ein- und Ausgänge 1
Pin Bezeichnung Funktion
1 OSSD 1.A
2 OSSD 1.B
3 OSSD 2.A
4 OSSD 2.B
5 Uni-I 01
6 Uni-I 02
7 Uni-I 03
8 Uni-I 04
9 Uni-I 05
10 Uni-I 06
11 Uni-I 07
12 Uni-I 08
13 Uni-I 09
1 2 12
3
13
4
17
7 6 14 5
OSSD-Paar 1, OSSD A
OSSD-Paar 1, OSSD B
OSSD-Paar 2, OSSD A
OSSD-Paar 2, OSSD B
Universaleingang 1, konfigurierbar:
• Statischer Steuereingang A1
• Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 2, konfigurierbar:
• Statischer Steuereingang A2
• Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 3, konfigurierbar:
• Statischer Steuereingang B1
• Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 4, konfigurierbar:
• Statischer Steuereingang B2
• Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 5, konfigurierbar:
• Statischer Steuereingang C1
• Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 6, konfigurierbar:
• Statischer Steuereingang C2
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 7, konfigurierbar:
• Statischer Steuereingang D1
•
Universaleingang: Rücksetzen (OSSD-Paar 1), Ruhezustand,
Geräteneustart, Ereignisaufzeichnung pausieren
Universaleingang 8, konfigurierbar:
• Statischer Steuereingang D2
•
Universaleingang: EDM (Schützkontrolle, OSSD-Paar 1), Ruhe‐
zustand, Geräteneustart, Ereignisaufzeichnung pausieren
Universaleingang 9, konfigurierbar:
•
Statischer Steuereingang E1
•
Universaleingang: Rücksetzen (OSSD-Paar 2), Ruhezustand,
Geräteneustart, Ereignisaufzeichnung pausieren
