8.1

Sicherheitslaserscanner ohne Systemstecker tauschen

8.2

Sicherheitslaserscanner komplett tauschen

8026187/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten

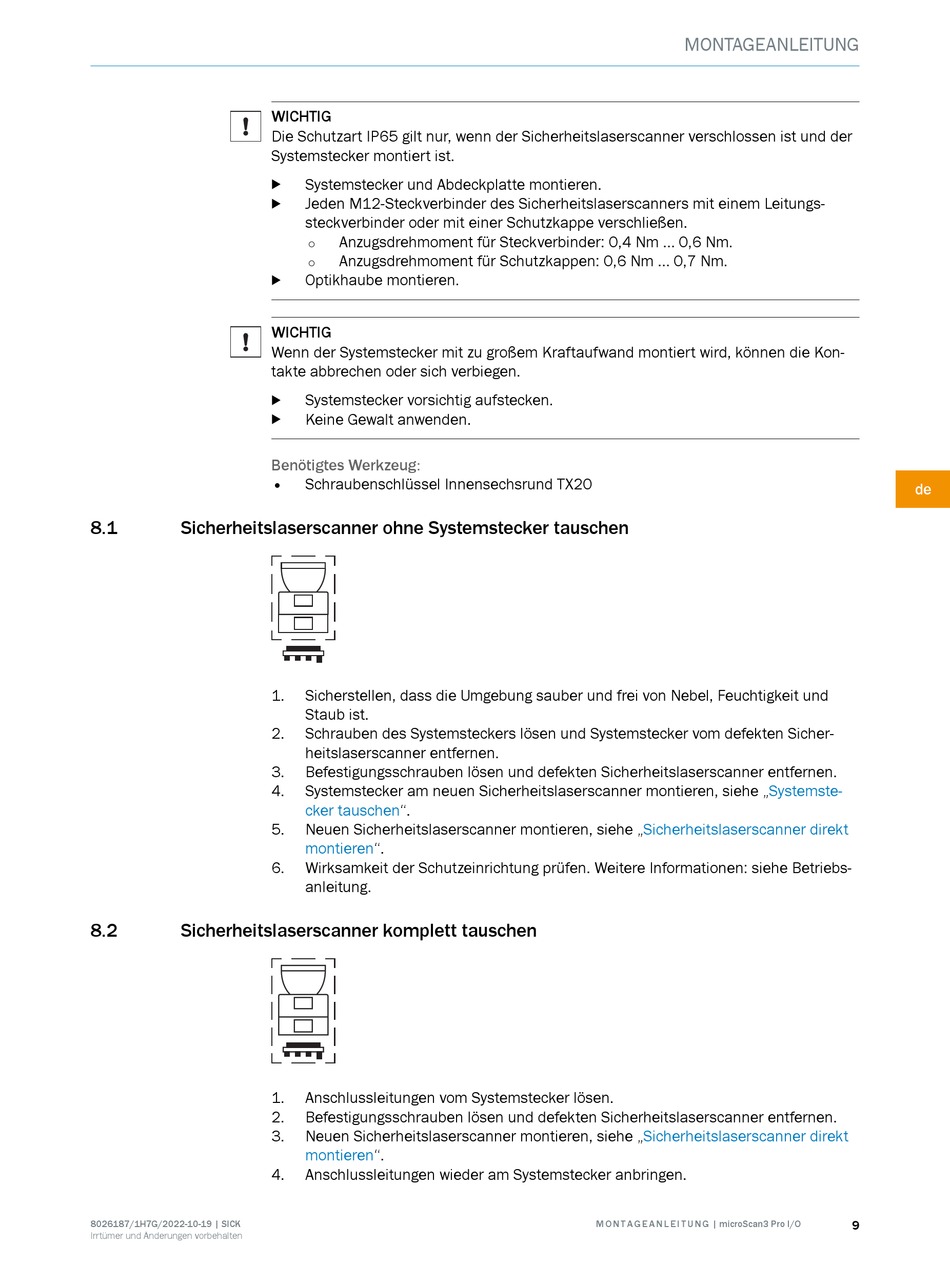

WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheitslaserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX20
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heitslaserscanner entfernen.
3. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
4. Systemstecker am neuen Sicherheitslaserscanner montieren, siehe
cker tauschen".
5. Neuen Sicherheitslaserscanner montieren, siehe
montieren".
6. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.
1. Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
3. Neuen Sicherheitslaserscanner montieren, siehe
montieren".
4. Anschlussleitungen wieder am Systemstecker anbringen.
MONTAGEANLEITUNG
„Systemste‐
„Sicherheitslaserscanner direkt
„Sicherheitslaserscanner direkt
