MONTAGEANLEITUNG
4
Position des Systemsteckers ändern
de
5

Sicherheitslaserscanner direkt montieren

6
Anschlussübersicht
4

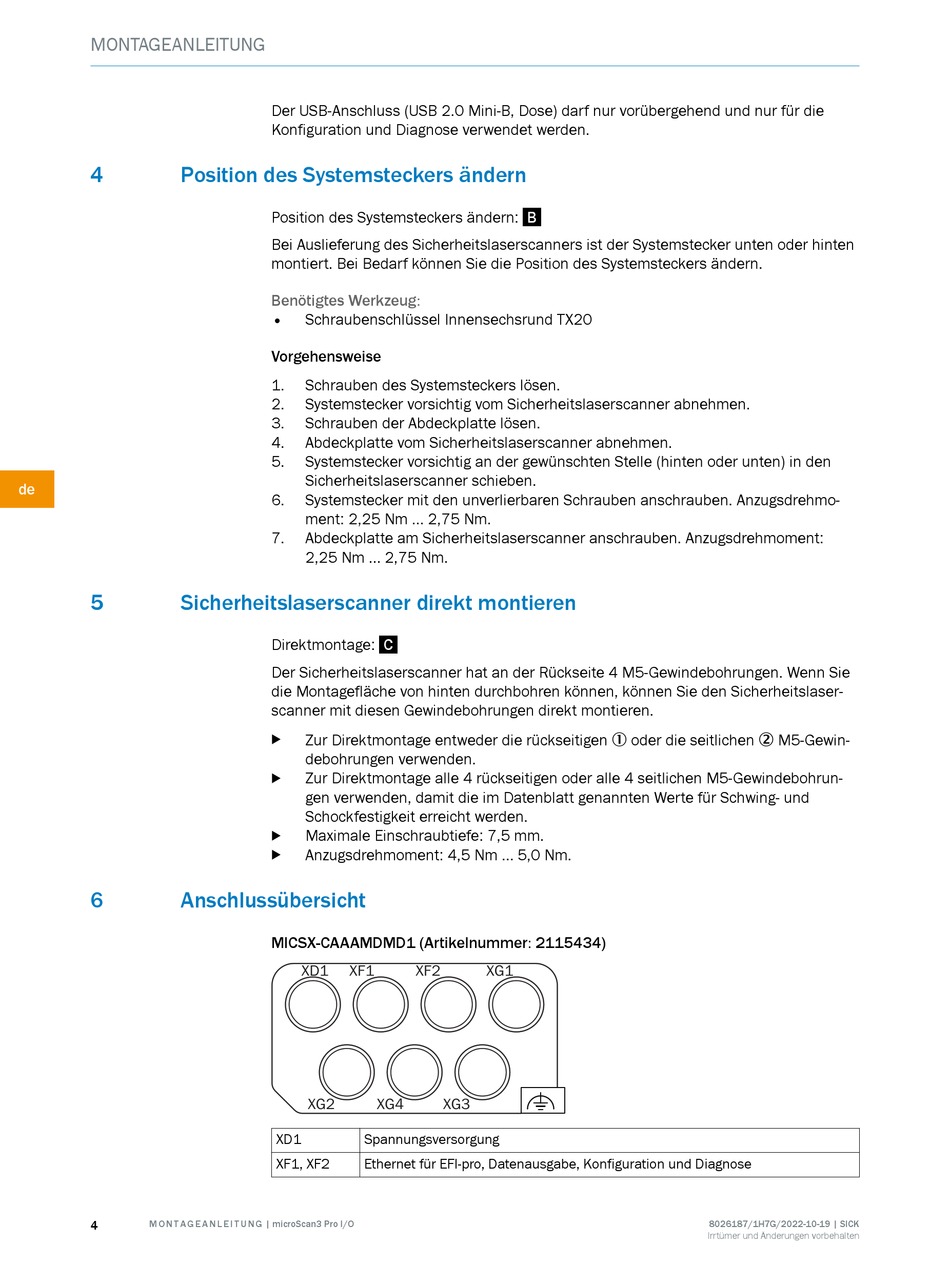

M O N T A G E A N L E I T U N G | microScan3 Pro I/O
Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die
Konfiguration und Diagnose verwendet werden.
Position des Systemsteckers ändern:
Bei Auslieferung des Sicherheitslaserscanners ist der Systemstecker unten oder hinten
montiert. Bei Bedarf können Sie die Position des Systemsteckers ändern.
Benötigtes Werkzeug:
Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1.
Schrauben des Systemsteckers lösen.
2.
Systemstecker vorsichtig vom Sicherheitslaserscanner abnehmen.
3.
Schrauben der Abdeckplatte lösen.
4.
Abdeckplatte vom Sicherheitslaserscanner abnehmen.
5.
Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheitslaserscanner schieben.
6.
Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
7.
Abdeckplatte am Sicherheitslaserscanner anschrauben. Anzugsdrehmoment:
2,25 Nm ... 2,75 Nm.
Direktmontage:
C
Der Sicherheitslaserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheitslaser‐
scanner mit diesen Gewindebohrungen direkt montieren.
Zur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐
b
debohrungen verwenden.
Zur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
b
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
Maximale Einschraubtiefe: 7,5 mm.
b
Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
b
MICSX-CAAAMDMD1 (Artikelnummer: 2115434)
XD1
XF1
XF2
XG2
XG4
XG3
XD1
Spannungsversorgung
XF1, XF2
Ethernet für EFI-pro, Datenausgabe, Konfiguration und Diagnose
B
XG1
8026187/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
