MONTAGEANLEITUNG
de
8

Sicherheitslaserscanner tauschen

8 M O N T A G E A N L E I T U N G | microScan3 Pro I/O

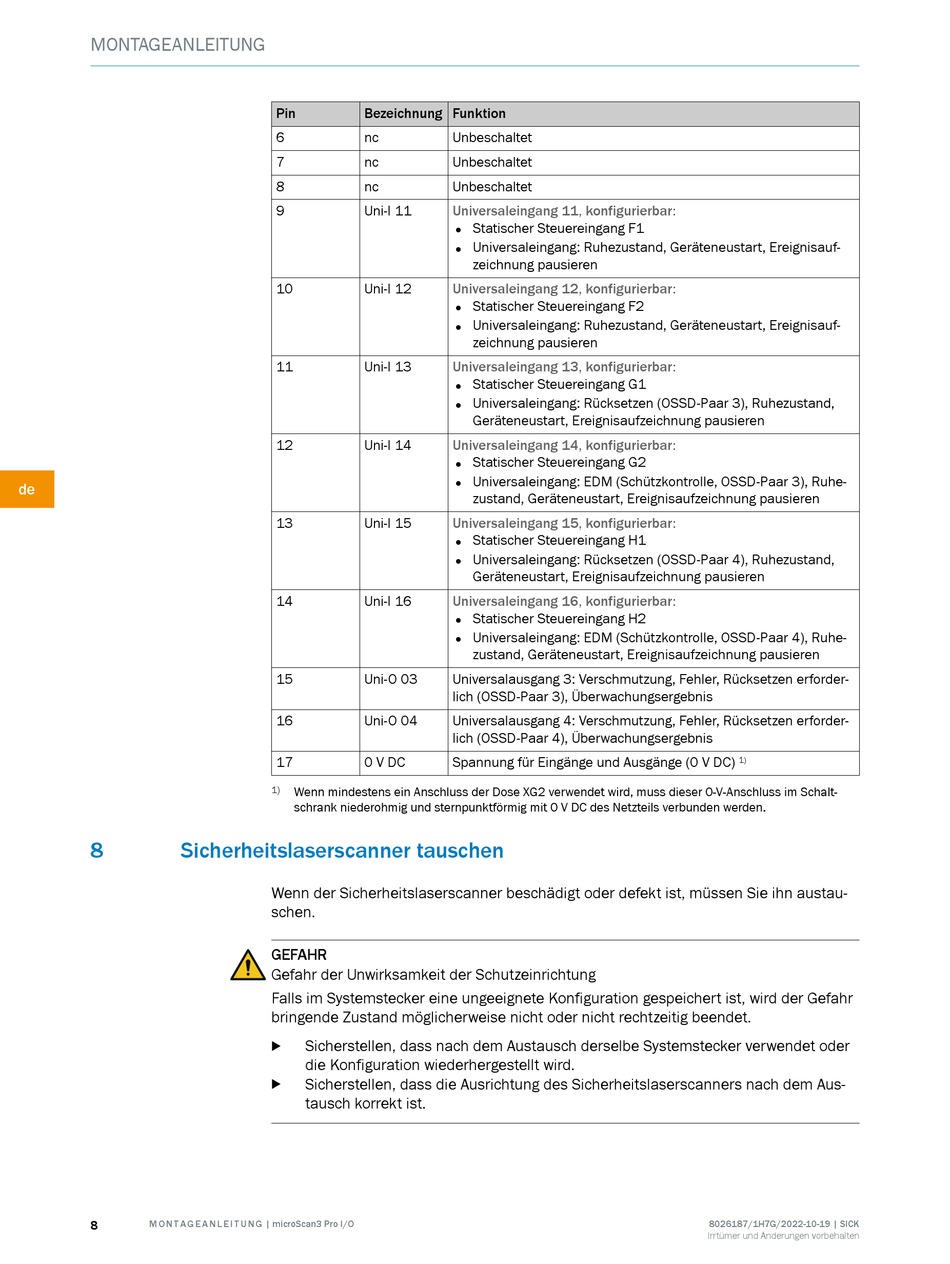

Pin Bezeichnung Funktion
6 nc
7 nc
8 nc
9 Uni-I 11
10 Uni-I 12
11 Uni-I 13
12 Uni-I 14
13 Uni-I 15
14 Uni-I 16
15 Uni-O 03
16 Uni-O 04
17 0 V DC
1) Wenn mindestens ein Anschluss der Dose XG2 verwendet wird, muss dieser 0-V-Anschluss im Schalt‐
schrank niederohmig und sternpunktförmig mit 0 V DC des Netzteils verbunden werden.
Wenn der Sicherheitslaserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass nach dem Austausch derselbe Systemstecker verwendet oder
b
die Konfiguration wiederhergestellt wird.
Sicherstellen, dass die Ausrichtung des Sicherheitslaserscanners nach dem Aus‐
b
tausch korrekt ist.
Unbeschaltet
Unbeschaltet
Unbeschaltet
Universaleingang 11, konfigurierbar:
•
Statischer Steuereingang F1
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 12, konfigurierbar:
•
Statischer Steuereingang F2
• Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
Universaleingang 13, konfigurierbar:
•
Statischer Steuereingang G1
• Universaleingang: Rücksetzen (OSSD-Paar 3), Ruhezustand,
Geräteneustart, Ereignisaufzeichnung pausieren
Universaleingang 14, konfigurierbar:
•
Statischer Steuereingang G2
• Universaleingang: EDM (Schützkontrolle, OSSD-Paar 3), Ruhe‐
zustand, Geräteneustart, Ereignisaufzeichnung pausieren
Universaleingang 15, konfigurierbar:
• Statischer Steuereingang H1
• Universaleingang: Rücksetzen (OSSD-Paar 4), Ruhezustand,
Geräteneustart, Ereignisaufzeichnung pausieren
Universaleingang 16, konfigurierbar:
• Statischer Steuereingang H2
• Universaleingang: EDM (Schützkontrolle, OSSD-Paar 4), Ruhe‐
zustand, Geräteneustart, Ereignisaufzeichnung pausieren
Universalausgang 3: Verschmutzung, Fehler, Rücksetzen erforder‐
lich (OSSD-Paar 3), Überwachungsergebnis
Universalausgang 4: Verschmutzung, Fehler, Rücksetzen erforder‐
lich (OSSD-Paar 4), Überwachungsergebnis
Spannung für Eingänge und Ausgänge (0 V DC)
1)
8026187/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
