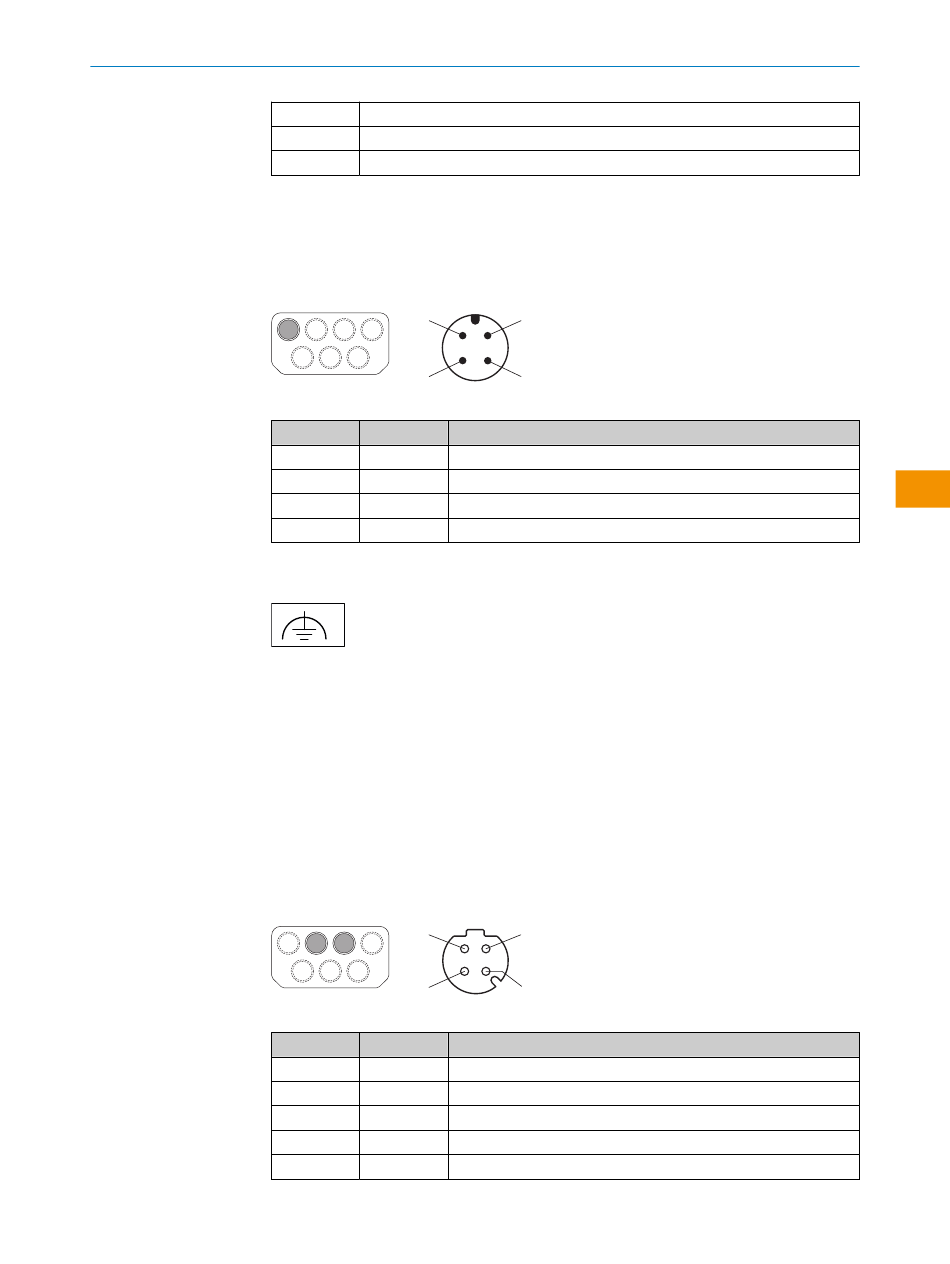

Anschlussbelegung

7.1 Spannungsversorgung (XD1)
7.2

Alternativer FE-Anschluss

7.3 Ethernet (XF1, XF2)
8026187/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
XG1 Lokale Ein- und Ausgänge 1
XG2, XG3 Dynamische Steuereingänge
XG4 Lokale Ein- und Ausgänge 2
Stecker, M12, 4-polig, A-codiert.
2
3
Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 nc
3 0 V DC
4 FE
Abbildung 1: Alternativer FE-Anschluss
Verschraubung des alternativen FE-Anschlusses
• Schraube: M5 × 12
• Anzugsdrehmoment: 3,5 Nm ... 5,0 Nm
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 5,2 mm
Dose, M12, 4-polig, D-codiert.
1
4
Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX+
2 RX+
3 TX–
4 RX–
Gewinde SH
1
4
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Funktionserde/Abschirmung
2
3
Sendedaten +
Empfangsdaten +
Sendedaten –
Empfangsdaten –
Abschirmung
