Montage
5.4.4
Versorgungsspannung
Nennwert: 24 V DC (11 ... 30 V, P < 3 W).
Industrial Ethernet mit PoE
Die Versorgung des Sensors erfolgt über
einen PoE-fähigen Switch. Eine Phantom-
speisung (PoE) ist mit den Kabeln
- PC1900-IE-x/RJ45 oder
- PC1900-IE-x/OE-RJ45
möglich.
optoNCDT 1900 / Profinet

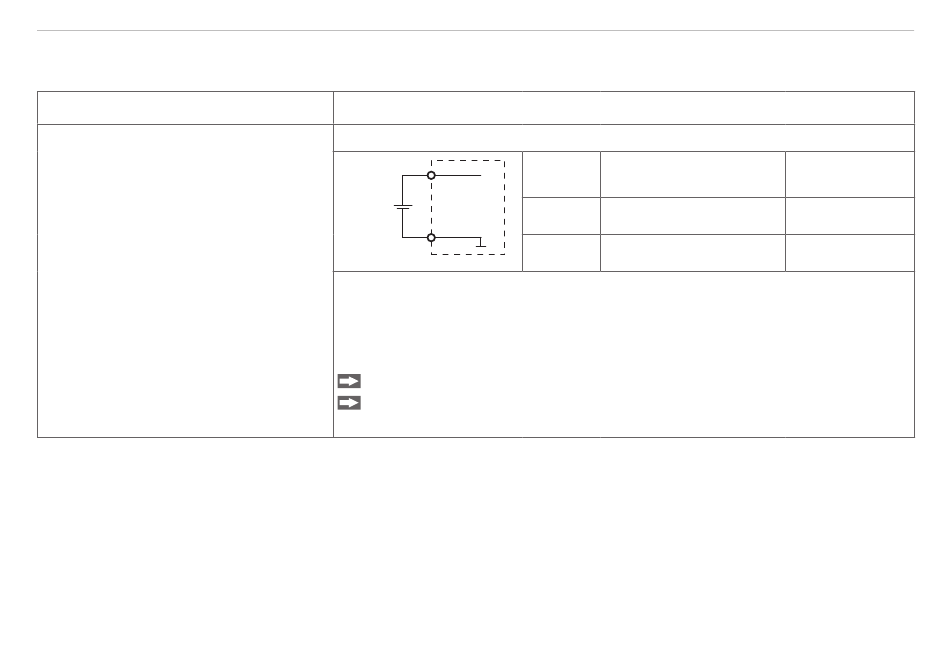

Industrial Ethernet ohne PoE
Die Versorgung des Sensors erfolgt über das Kabel PC1900-IE-x/OE-RJ45
1
11 ...
30 VDC
ILD1900-IE
2
Alternativ zu PoE ist eine Versorgung des Sensors mit dem optionalen Netzteil PS2020
möglich, siehe
Abb.
15.
Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für Antriebe oder ähnliche
Impulsstörquellen verwenden. MICRO-EPSILON empfiehlt die Verwendung des optio-
nal erhältlichen Netzteils PS2020 für den Sensor.
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge Pin 1 und Pin 2 am Sensor mit einer 24 V-Spannungs-
versorgung.
Sensor
PC1900-IE-x/OE-RJ45
Pin
Farbe
1
Rot
2
Blau
Versorgung
V
+
GND
Seite 32
