Montage
5.4.6

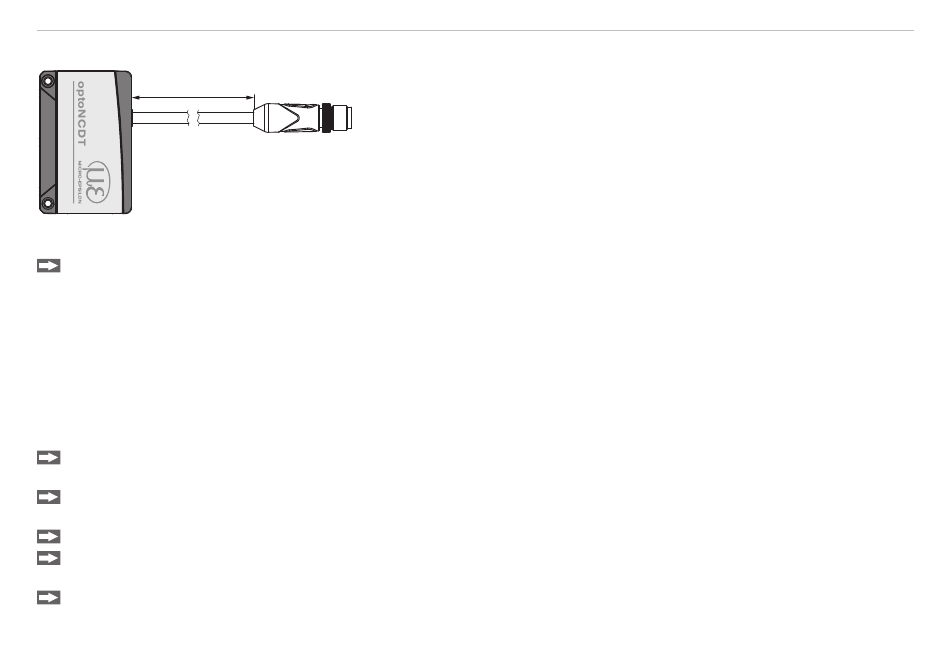

Steckverbindung, Versorgungs- und Ausgangskabel
0,3 m
ILD1900-x-IE mit Pigtail
Unterschreiten Sie nicht den Biegeradius für das Sensorkabel von 30 mm (fest verlegt) bzw. 75 mm
(dauerflexibel).
i
Das fest angeschlossene Sensorkabel ist schleppkettentauglich.
i
Unbenutzte offene Kabelenden müssen zum Schutz vor Kurzschlüssen oder Fehlfunktionen des Sensors isoliert werden.
MICRO-EPSILON empfiehlt die Verwendung der schleppkettenfähigen Standard-Anschlusskabel PC1900-IE aus dem optionalem
Zubehör, siehe Kap.
A
1.
Befestigen Sie die Steckverbindung von Kabelstecker und -buchse, wenn Sie ein schleppkettentaugliches Sensorkabel
PC1900-IE verwenden.
Vermeiden Sie übermäßigen Zug auf die Kabel. Sehen Sie Zugentlastungen in der Nähe der Steckverbindung bei senkrecht frei
hängenden Kabeln ab 5 m Länge vor.
Verdrehen Sie eine gesteckte Verbindung nicht gegeneinander.
Verbinden Sie den Kabelschirm mit dem Potentialausgleich (PE, Schutzleiter) am Auswertegerät (Schaltschrank, PC-Gehäuse)
und vermeiden Sie Masseschleifen.
Verlegen Sie Signalleitungen nicht neben oder zusammen mit Netzleitungen oder impulsbelasteten Leitungen (z.B. für Antriebe
und Magnetventile) in einem Bündel oder Kabelkanal, sondern verwenden Sie separate Kabelkanäle.
optoNCDT 1900 / Profinet
Seite 34
