PROFINET, Dokumentation
Die folgenden Beispiele zeigen das Abschalten der Laserlichtquelle am Sensor.
WRREC_DB
REQ := 1 0
ID := 273
INDEX := 0x2530 Objekt Index
LEN := 15 8Byte + Data Length
RECORD :=
DONE =>
BUSY =>
Status/Result Output
ERROR =>
STATUS =>

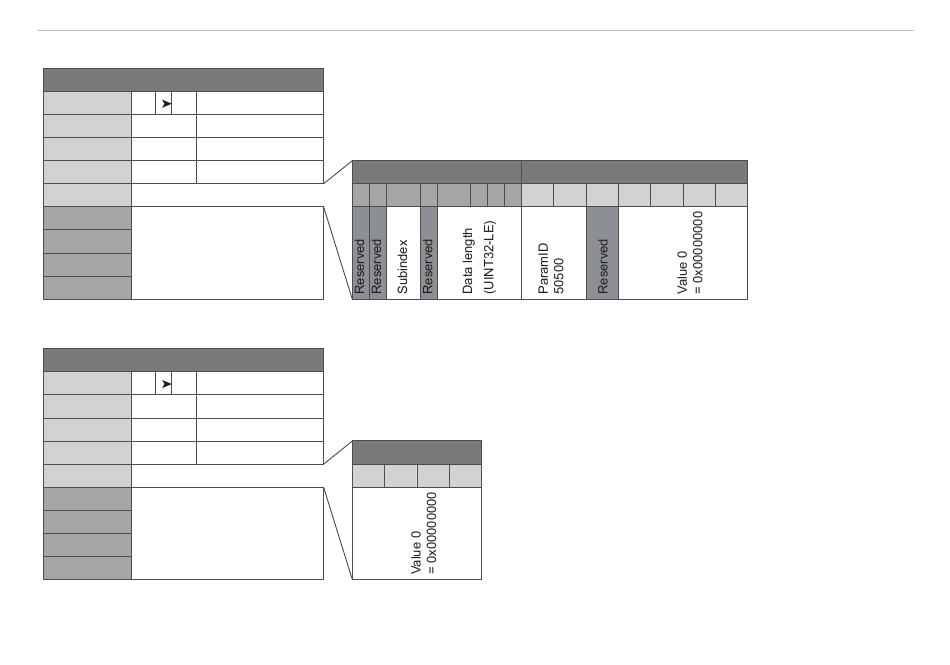

Abb. 50 Schreibbefehl der SPS mit 8 Byte Vorspann zum Ausschalten der Laserlichtquelle am Sensor
RDREC_DB
REQ := 1 0
ID := 273
INDEX := 0x2530
LEN := 4
RECORD :=
DONE =>
BUSY =>
Status/Result Output
ERROR =>
STATUS =>
Abb. 51 Lesebefehl der SPS, Laserlichtquelle am Sensor ausschalten
optoNCDT 1900 / Profinet
Enable-Flag
HW-ID
Write-Header (8 Byte)
0 0 0x01 0 0x07
Enable-Flag
HW-ID
Objekt Index
Data Length
VALUE: 0
0x00 0x00 0x00 0x00
PARAMID: 50500 VALUE: 0
0 0 0
0x44 0xC5 0x00 0x00 0x00 0x00 0x00
