Anschlüsse
Sämtliche Anschlüsse des Sensors befinden sich im Anschlussfeld auf der Rückseite.

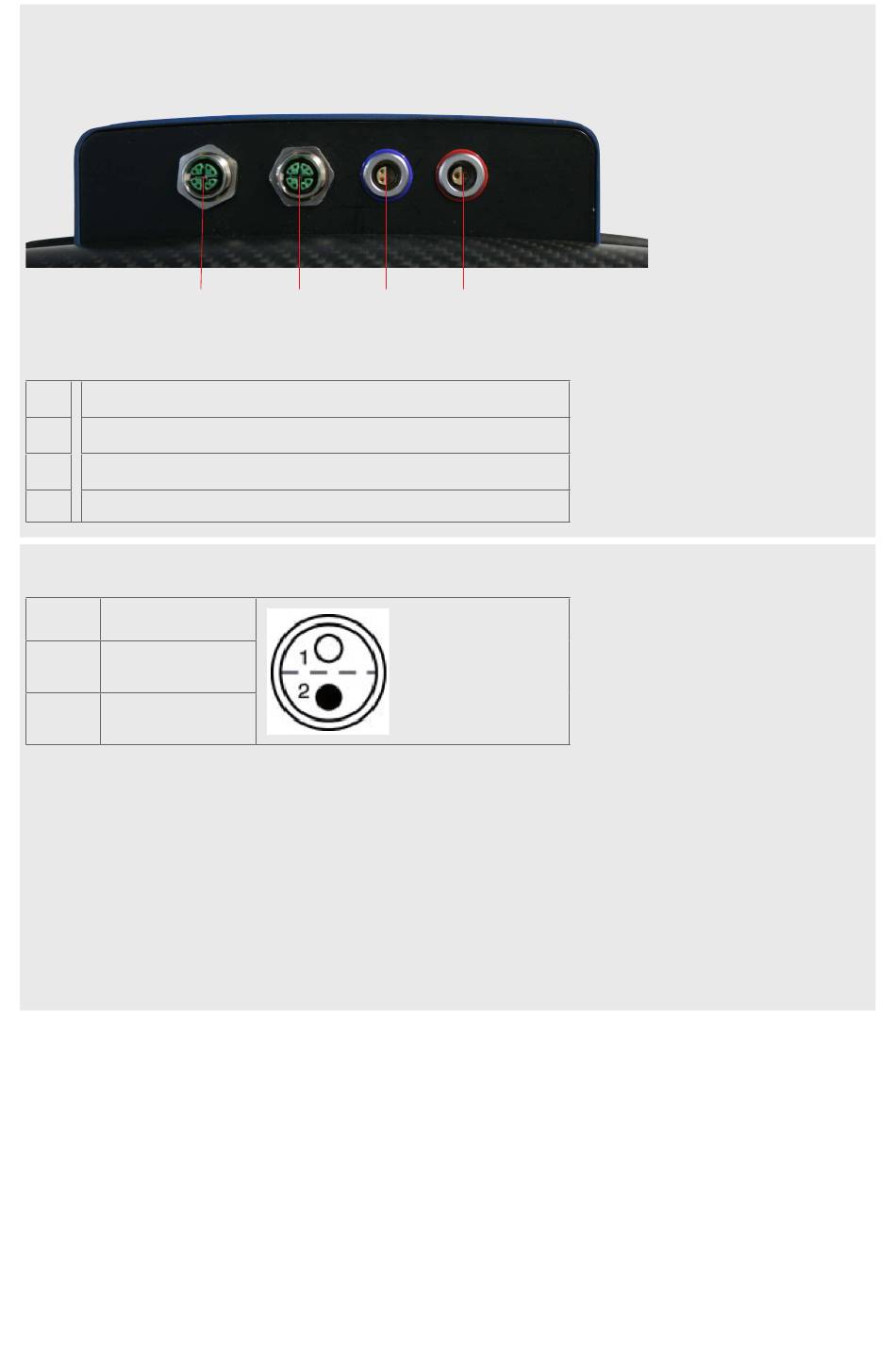

Abb. 1 Rückansicht Sensor mit Anschlüssen
1
Ethernet-Buchse Kamera 1 (grün)
2
Ethernet-Buchse Kamera 2 (grün)
3
USB-Buchse (blau)
4
Stromversorgungsbuchse (rot)
8.1
Versorgungsspannung (Power)
Pin
Signal
1
VCC
2
GND
Abb. 2 Pinbelegung Steckverbinder Stromversorgungsbuchse
Bereich: 18 V - 24 V (Nennwert 19 V) DC; Last maximal 8 A
Der Kabelschirm ist mit dem Steckergehäuse verbunden.
Auf der Sensorseite wird ein 2-poliger LEMO PushPull-Stecker verwendet.
i
Für die Stromversorgung des Sensors surfaceCONTROL 2500 ist ausschließlich
das mitgelieferte Netzteil zu verwenden.
1
2
3
4
