Installation und Montage
4.8.3

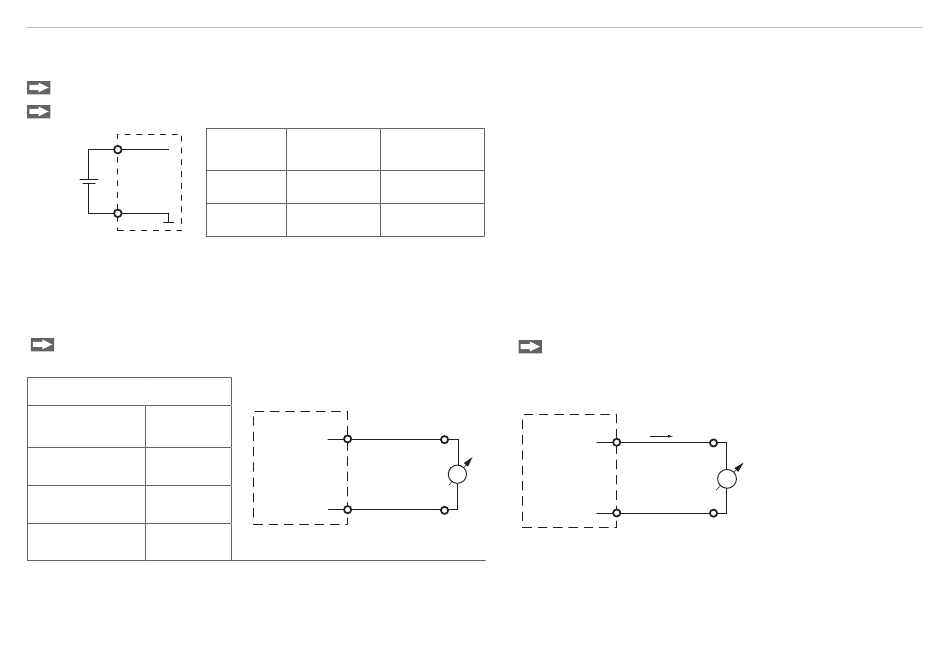

Versorgungsspannung

Nennwert: 24 V DC (12 ... 32 V, P < 2,5 W).
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge „2" und „7" am Controller mit einer 24-V-Spannungsversorgung.
2
12 ...
32 VDC
DT306x
DT307x
7
4.8.4

Analogausgang, Weg

Der Controller stellt einen Stromausgang 4 ... 20 mA, einen Spannungsausgang 0 ... 10 V zur Verfügung.
Spannungsausgang:
Verbinden Sie den Ausgang 1 (weiß) und 6 (rosa)
am Controller mit einem Messgerät.
Controller
8-pol. M12 Adernfarbe
Kabelstecker PCx/8-M12
weiß
V (Pin 1)
OUT
I
rot
(Pin 8)
OUT
(Pin 6) rosa
GND
Weg
Abb. 33 Beschaltung für Spannungsausgang
eddyNCDT 306x / 307x
Controller PCx/8-M12
Pin Farbe
2 braun
7 blau
GND
DT306x
1
DT307x
6
Versorgung
Spannungsversorgung nur für Messgeräte, nicht gleichzeitig
für Antriebe oder ähnliche Impulsstörquellen verwenden.
MICRO-EPSILON empfiehlt die Verwendung des optional
V
erhältlichen Netzteils PS2020 für den Controller.
+
Abb. 32 Anschluss Versorgungsspannung
Versorgung
Stromausgang:
Verbinden Sie den Ausgang 8 (rot) und 6 (rosa)
am Controller mit einem Messgerät.
V
DT306x
OUT
DT307x
V
Abb. 34 Beschaltung für Stromausgang
I
8
OUT
A
6
