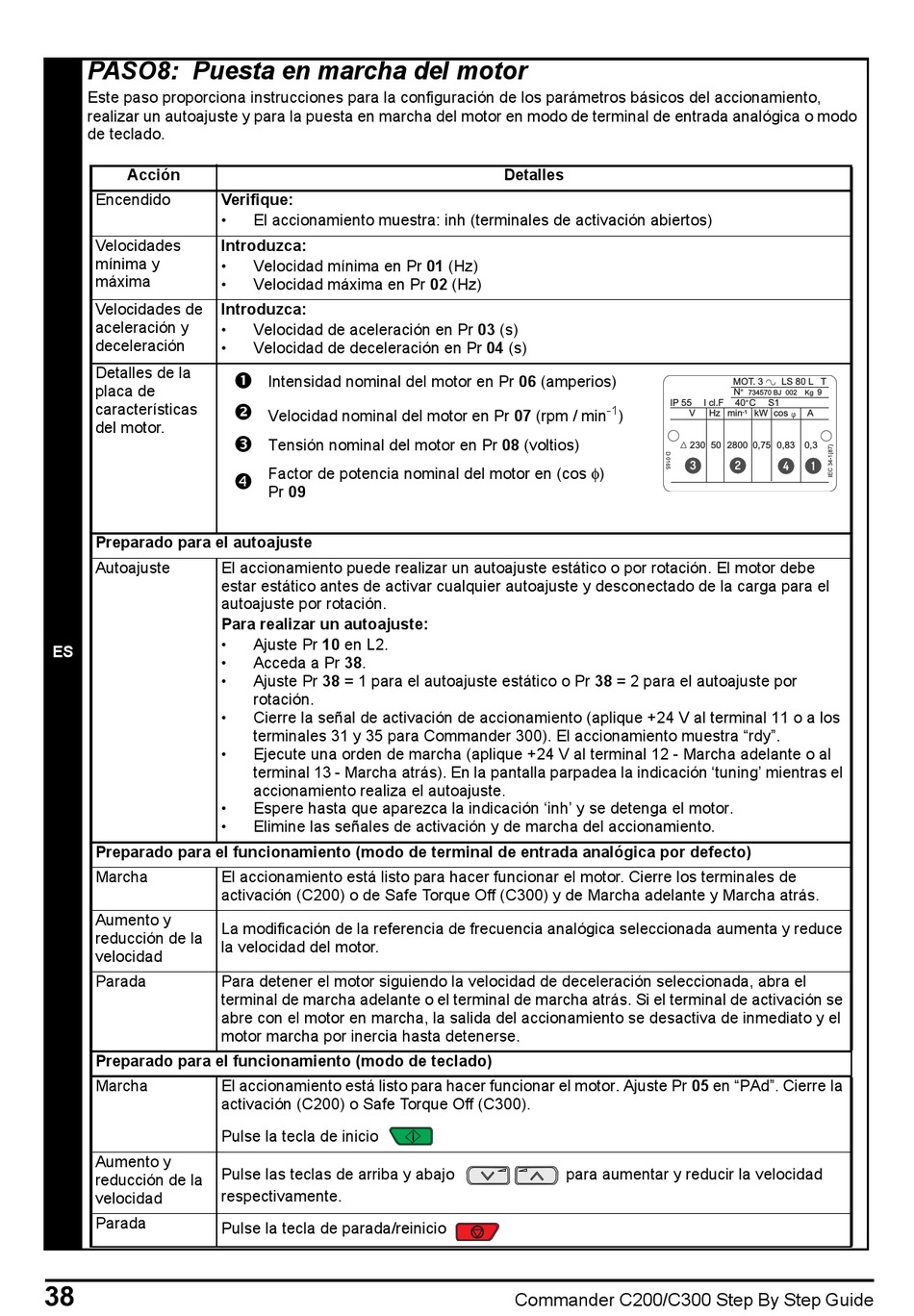

PASO8: Puesta en marcha del motor
Este paso proporciona instrucciones para la configuración de los parámetros básicos del accionamiento,
realizar un autoajuste y para la puesta en marcha del motor en modo de terminal de entrada analógica o modo
de teclado.
Acción
Encendido
Velocidades
mínima y
máxima
Velocidades de
aceleración y
deceleración
Detalles de la
placa de
características
del motor.
Preparado para el autoajuste
Autoajuste
ES
Preparado para el funcionamiento (modo de terminal de entrada analógica por defecto)
Marcha
Aumento y
reducción de la
velocidad
Parada
Preparado para el funcionamiento (modo de teclado)
Marcha
Aumento y
reducción de la
velocidad
Parada
38
Verifique:
• El accionamiento muestra: inh (terminales de activación abiertos)
Introduzca:
• Velocidad mínima en Pr 01 (Hz)
• Velocidad máxima en Pr 02 (Hz)
Introduzca:
• Velocidad de aceleración en Pr 03 (s)
• Velocidad de deceleración en Pr 04 (s)

Intensidad nominal del motor en Pr 06 (amperios)

Velocidad nominal del motor en Pr 07 (rpm / min

Tensión nominal del motor en Pr 08 (voltios)
Factor de potencia nominal del motor en (cos φ)

Pr 09
El accionamiento puede realizar un autoajuste estático o por rotación. El motor debe
estar estático antes de activar cualquier autoajuste y desconectado de la carga para el
autoajuste por rotación.
Para realizar un autoajuste:
• Ajuste Pr 10 en L2.
• Acceda a Pr 38.
• Ajuste Pr 38 = 1 para el autoajuste estático o Pr 38 = 2 para el autoajuste por
rotación.
• Cierre la señal de activación de accionamiento (aplique +24 V al terminal 11 o a los
terminales 31 y 35 para Commander 300). El accionamiento muestra "rdy".
• Ejecute una orden de marcha (aplique +24 V al terminal 12 - Marcha adelante o al
terminal 13 - Marcha atrás). En la pantalla parpadea la indicación 'tuning' mientras el
accionamiento realiza el autoajuste.
• Espere hasta que aparezca la indicación 'inh' y se detenga el motor.
• Elimine las señales de activación y de marcha del accionamiento.
El accionamiento está listo para hacer funcionar el motor. Cierre los terminales de
activación (C200) o de Safe Torque Off (C300) y de Marcha adelante y Marcha atrás.
La modificación de la referencia de frecuencia analógica seleccionada aumenta y reduce
la velocidad del motor.
Para detener el motor siguiendo la velocidad de deceleración seleccionada, abra el
terminal de marcha adelante o el terminal de marcha atrás. Si el terminal de activación se
abre con el motor en marcha, la salida del accionamiento se desactiva de inmediato y el
motor marcha por inercia hasta detenerse.
El accionamiento está listo para hacer funcionar el motor. Ajuste Pr 05 en "PAd". Cierre la
activación (C200) o Safe Torque Off (C300).
Pulse la tecla de inicio
Pulse las teclas de arriba y abajo
respectivamente.
Pulse la tecla de parada/reinicio
Detalles
IP 55
-1
)
para aumentar y reducir la velocidad
Commander C200/C300 Step By Step Guide
MOT. 3 LS 80 L T
N
9
734570 BJ 002 Kg
I cl.F 40 C S1
V Hz min kW cos A
-1
230 50 2800 0,75 0,83 0,3
3 2
4 1
