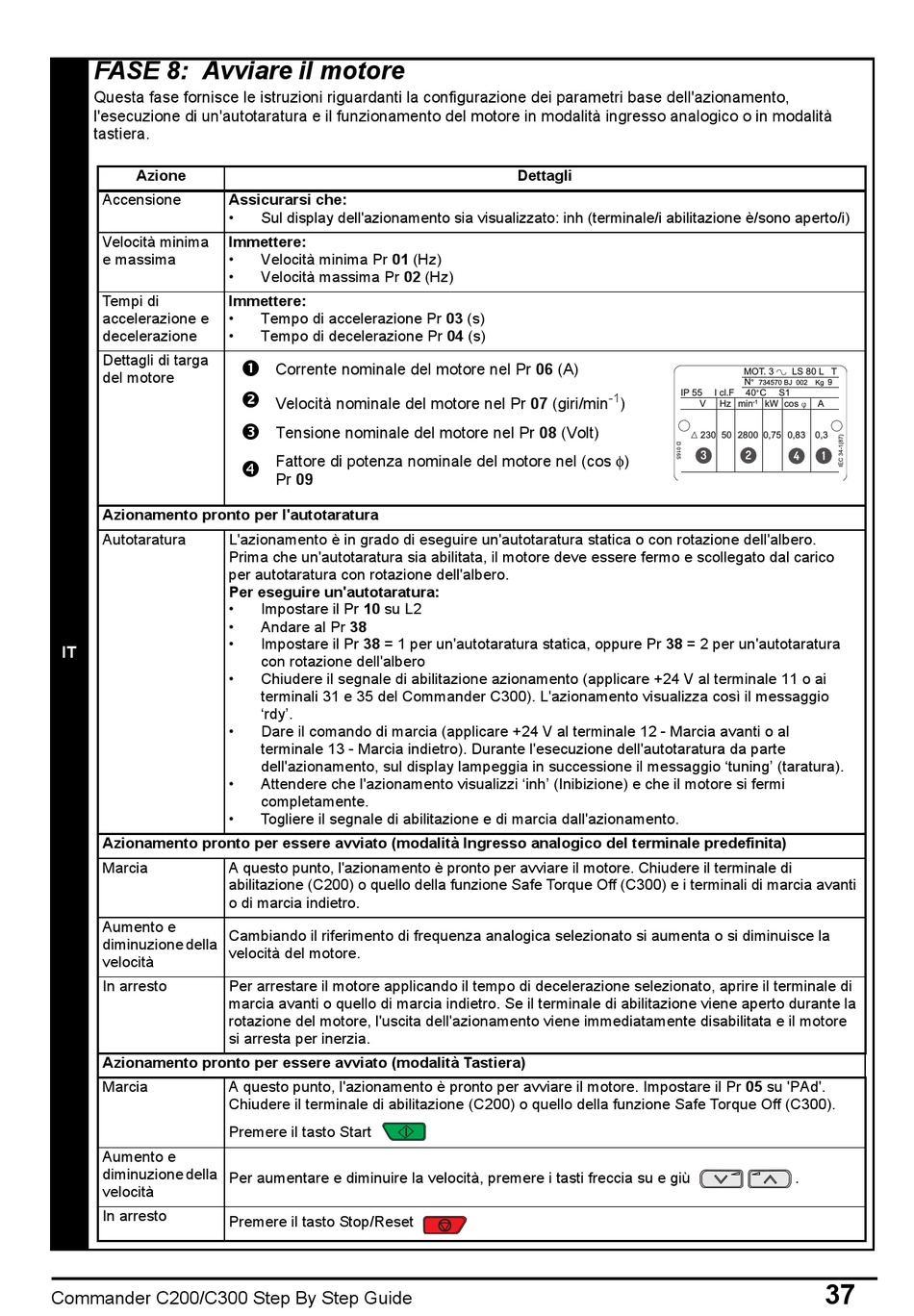

FASE 8: Avviare il motore
Questa fase fornisce le istruzioni riguardanti la configurazione dei parametri base dell'azionamento,
l'esecuzione di un'autotaratura e il funzionamento del motore in modalità ingresso analogico o in modalità
tastiera.
Azione
Accensione
Velocità minima
e massima
Tempi di
accelerazione e
decelerazione
Dettagli di targa
del motore
Azionamento pronto per l'autotaratura
Autotaratura
IT
Azionamento pronto per essere avviato (modalità Ingresso analogico del terminale predefinita)
Marcia
Aumento e
diminuzione della
velocità
In arresto
Azionamento pronto per essere avviato (modalità Tastiera)
Marcia
Aumento e
diminuzione della
velocità
In arresto
Commander C200/C300 Step By Step Guide
Assicurarsi che:
• Sul display dell'azionamento sia visualizzato: inh (terminale/i abilitazione è/sono aperto/i)
Immettere:
• Velocità minima Pr 01 (Hz)
• Velocità massima Pr 02 (Hz)
Immettere:
• Tempo di accelerazione Pr 03 (s)
• Tempo di decelerazione Pr 04 (s)

Corrente nominale del motore nel Pr 06 (A)

Velocità nominale del motore nel Pr 07 (giri/min

Tensione nominale del motore nel Pr 08 (Volt)
Fattore di potenza nominale del motore nel (cos φ)

Pr 09
L'azionamento è in grado di eseguire un'autotaratura statica o con rotazione dell'albero.
Prima che un'autotaratura sia abilitata, il motore deve essere fermo e scollegato dal carico
per autotaratura con rotazione dell'albero.
Per eseguire un'autotaratura:
• Impostare il Pr 10 su L2
• Andare al Pr 38
• Impostare il Pr 38 = 1 per un'autotaratura statica, oppure Pr 38 = 2 per un'autotaratura
con rotazione dell'albero
• Chiudere il segnale di abilitazione azionamento (applicare +24 V al terminale 11 o ai
terminali 31 e 35 del Commander C300). L'azionamento visualizza così il messaggio
'rdy'.
• Dare il comando di marcia (applicare +24 V al terminale 12 - Marcia avanti o al
terminale 13 - Marcia indietro). Durante l'esecuzione dell'autotaratura da parte
dell'azionamento, sul display lampeggia in successione il messaggio 'tuning' (taratura).
• Attendere che l'azionamento visualizzi 'inh' (Inibizione) e che il motore si fermi
completamente.
• Togliere il segnale di abilitazione e di marcia dall'azionamento.
A questo punto, l'azionamento è pronto per avviare il motore. Chiudere il terminale di
abilitazione (C200) o quello della funzione Safe Torque Off (C300) e i terminali di marcia avanti
o di marcia indietro.
Cambiando il riferimento di frequenza analogica selezionato si aumenta o si diminuisce la
velocità del motore.
Per arrestare il motore applicando il tempo di decelerazione selezionato, aprire il terminale di
marcia avanti o quello di marcia indietro. Se il terminale di abilitazione viene aperto durante la
rotazione del motore, l'uscita dell'azionamento viene immediatamente disabilitata e il motore
si arresta per inerzia.
A questo punto, l'azionamento è pronto per avviare il motore. Impostare il Pr 05 su 'PAd'.
Chiudere il terminale di abilitazione (C200) o quello della funzione Safe Torque Off (C300).
Premere il tasto Start
Per aumentare e diminuire la velocità, premere i tasti freccia su e giù
Premere il tasto Stop/Reset
Dettagli
IP 55
-1
)
MOT. 3 LS 80 L T
N
9
734570 BJ 002 Kg
I cl.F 40 C S1
V Hz min kW cos A
-1
230 50 2800 0,75 0,83 0,3
3
2 4 1
.
37
