Nidec Commander C200 Schritt-Für-Schritt-Anleitung Seite 27

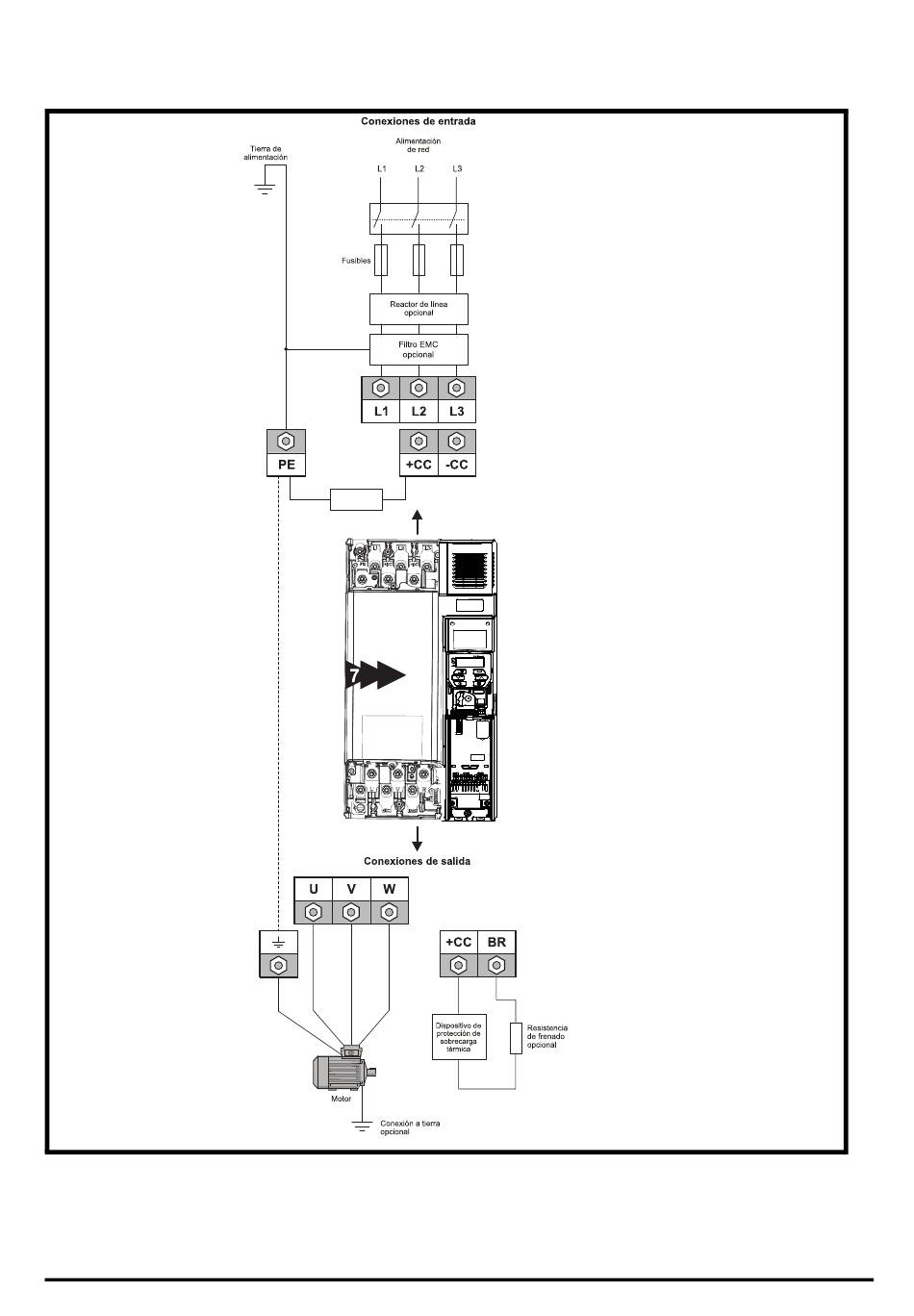

Figure 1-10 Conexiones de alimentación y a tierra en los tamaños 7, 8 y 9A
(se ilustra el tamaño 7)
Filtro EMC
interno
8
9A
Nelle taglie 7 e 8, i collegamenti di massa del motore e dell'alimentazione sono realizzati mediante le
viti prigioniere M8 situate vicino ai terminali dell'alimentazione e del motore.
En los accionamientos de tamaño 9A se utilizan las bornas M10 de conexión a tierra situadas en los
terminales de alimentación y motor.
28
Commander C200/C300 Step By Step Guide
