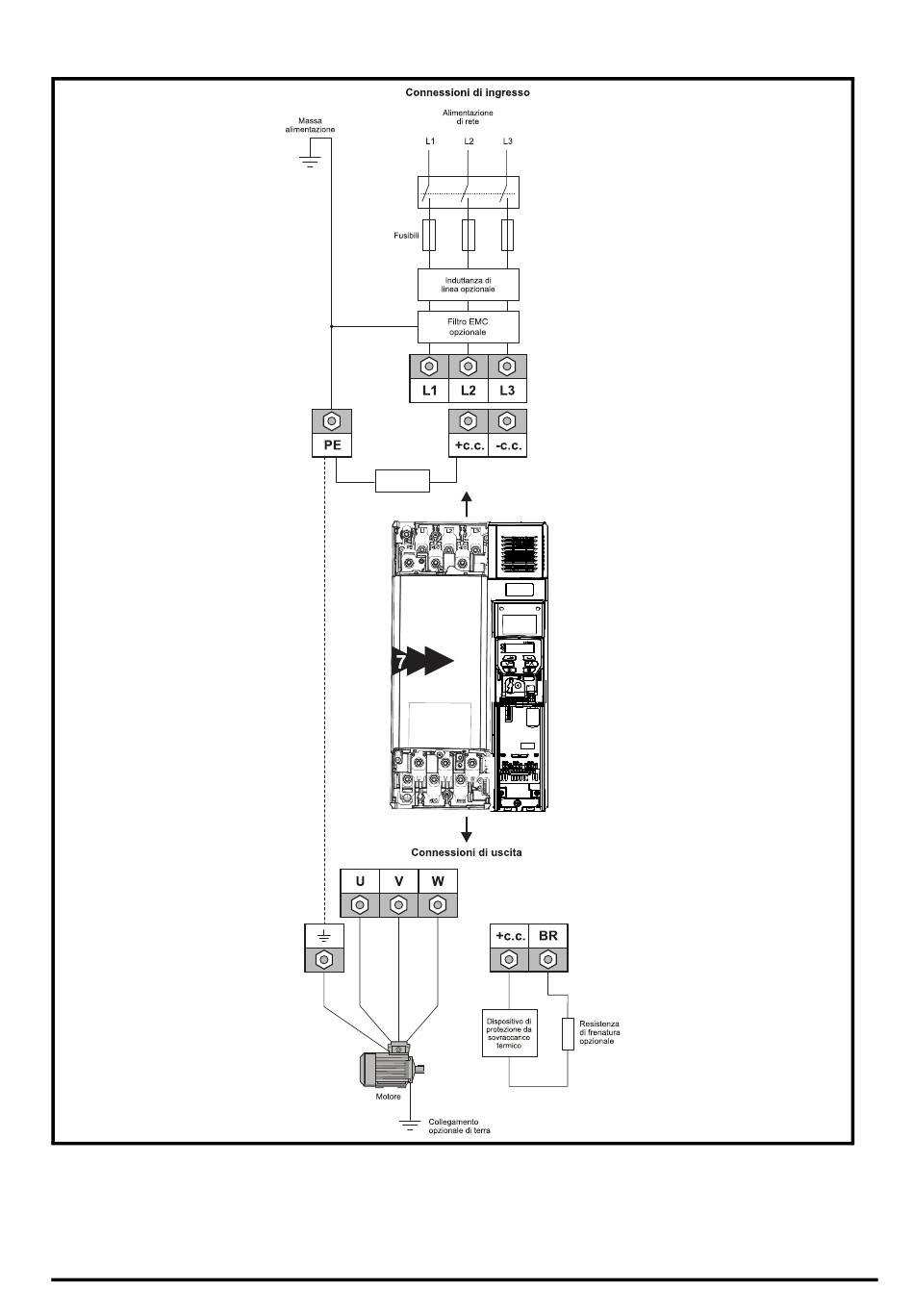

Figure 1-8 Connessioni di terra e di potenza delle taglie 7, 8 e 9A (nella figura la taglia 7)
Filtro EMC
opzionale
8
9A
Nelle taglie 7 e 8, i collegamenti di massa del motore e dell'alimentazione sono realizzati mediante le
viti prigioniere M8 situate vicino ai terminali dell'alimentazione e del motore.
Nella taglia 9A, i collegamenti di terra del motore e dell'alimentazione sono realizzati mediante le viti
prigioniere M10 situate vicino ai terminali dell'alimentazione e del motore.
