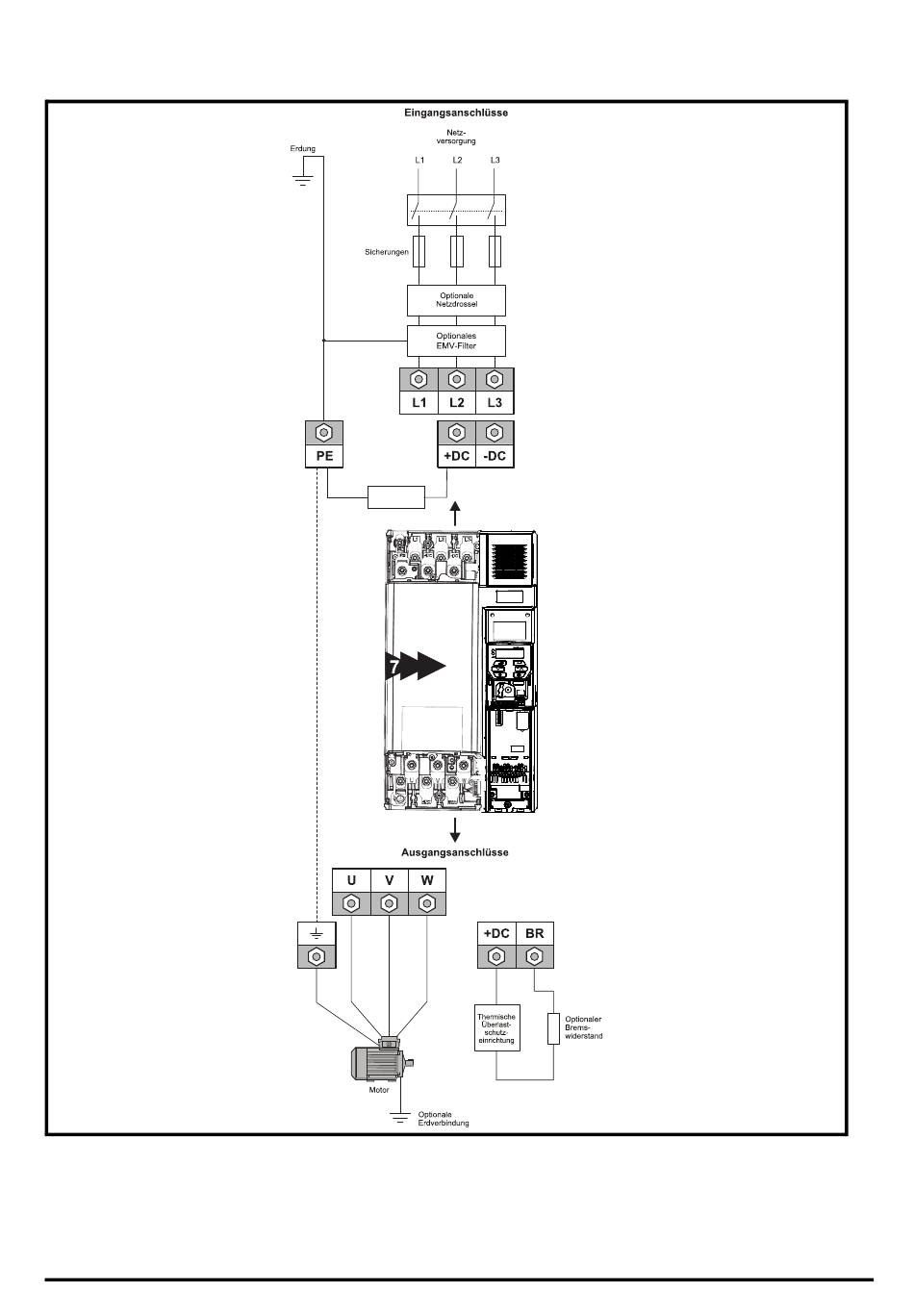

Figure 1-6 Baugrößen 7, 8 und 9A – Strom- und Erdungsanschlüsse
(Abbildung zeigt Baugröße 7)
Internes
EMV-Filter
8
9A
Bei Umrichtern der Baugröße 7 bis 8 wird die Erdung von Netz- und Motoranschluss durch die M8-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Bei Umrichtern der Baugröße 9A wird die Erdung von Netz- und Motoranschluss durch die M10-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
