Nidec Commander C200 Schritt-Für-Schritt-Anleitung Seite 28

Corrosione elettrochimica dei terminali di terra
Assicurarsi che i terminali di terra siano protetti contro la corrosione che potrebbe essere
causata dalla condensa.
AVVERTENZA
El accionamiento se debe conectar a la puesta a tierra del sistema de alimentación de CA. El cableado
a tierra debe cumplir la normativa local y los códigos de práctica.
La impedancia del circuito a tierra debe cumplir los requisitos de las normas de seguridad
locales.
El accionamiento debe ponerse a tierra mediante una conexión capaz de conducir la
ADVERTENCIA
corriente de pérdida prevista hasta que el dispositivo de protección (fusible u otro)
desconecte la alimentación de CA.
Las conexiones a tierra deben inspeccionarse y comprobarse con la regularidad
necesaria.
Tabla 1-1 Capacidades del cable de protección a tierra
Tamaño del conductor de fase de
entrada
≤ 10 mm²
> 10 mm² y ≤ 16 mm²
> 16 mm² y ≤ 35 mm²
> 35 mm²

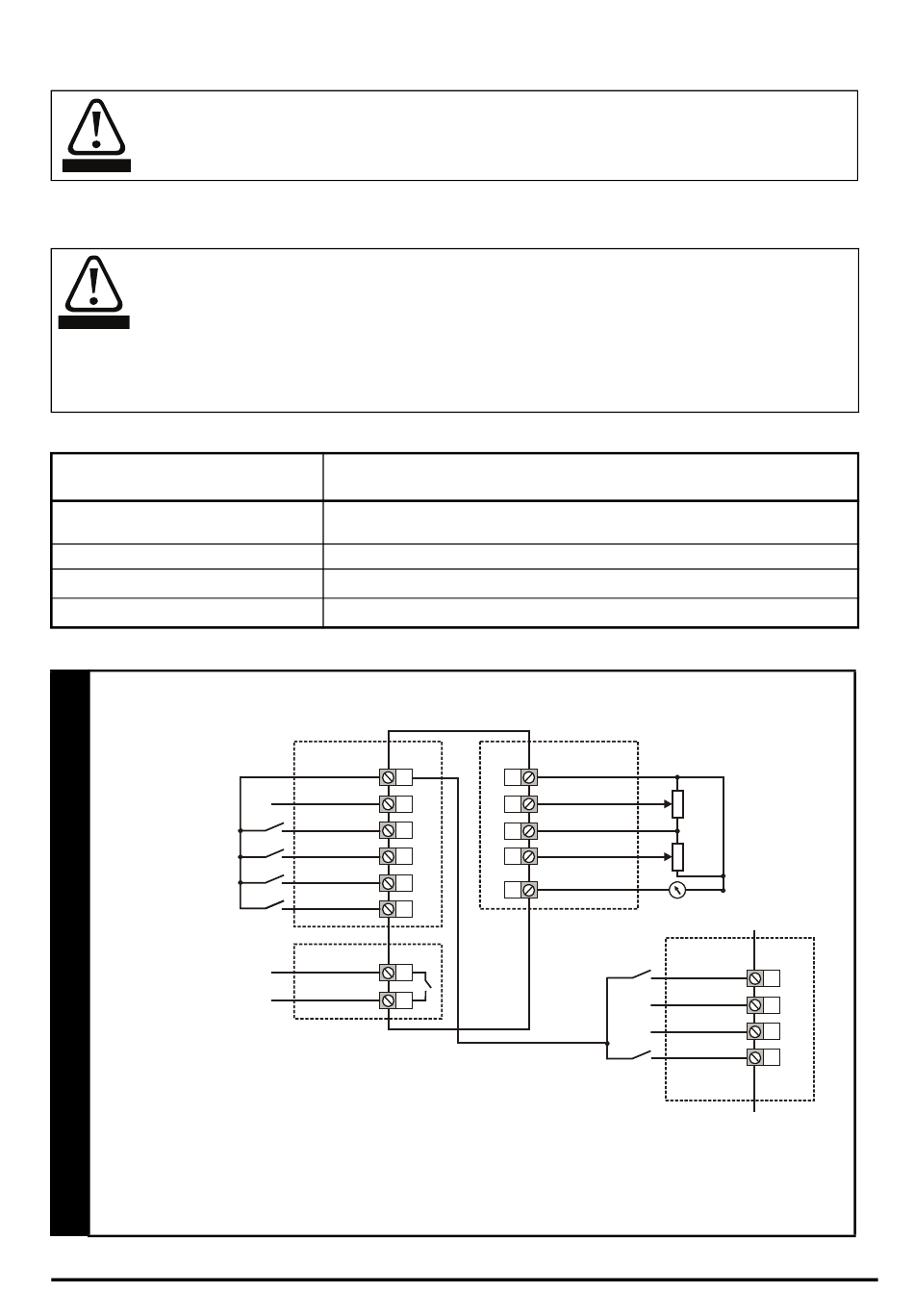

Figure 1-11 Control connections
The control terminals are configured by default for the arrangement shown below:
Zero frequency
Drive enable**
Run forward
Run reverse
Analog input 1/
Analog input 2 select
EN
* 250 Vac maximum (UL class1)
** Commander C300 uses 'Safe Torque Off' so terminal 11 is unassigned on the Commander C300. When
using a Commander C300 refer to the 'Safe Torque Off' wiring instructions above.
After completing step 6 re-fit the terminal cover (refer to step 5).
Commander C200/C300 Step By Step Guide
10 mm² o dos conductores de la misma sección transversal que el
conductor de fase de entrada
La misma sección transversal que el conductor de fase de entrada
16 mm²
La mitad de sección transversal que el conductor de fase de entrada
Digital I/O
24 V user
9
Digital I/O1
10
Digital Input 2
11
Digital input 3
12
Digital input 4
13
Digital input 5
14
Relay 1*
41
Drive ok
42
Tamaño mínimo del conductor a tierra
Analog I/O
0V
1
Analog input 1
2
10 V user
4
Analog input 2
5
Analog output 1
7
24 V user
Frequency
10 kΩ
reference 1
Frequency
10 kΩ
reference 2
Frequency output
** C300 only
Safe Torque
Off
STO1
31
0V
STO1
32
0V
STO2
36
STO2
35
29
